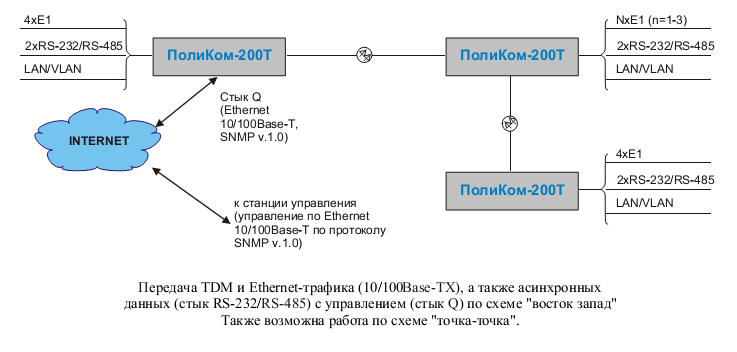

Типовые схемы включения.

Продолжение приложения Б

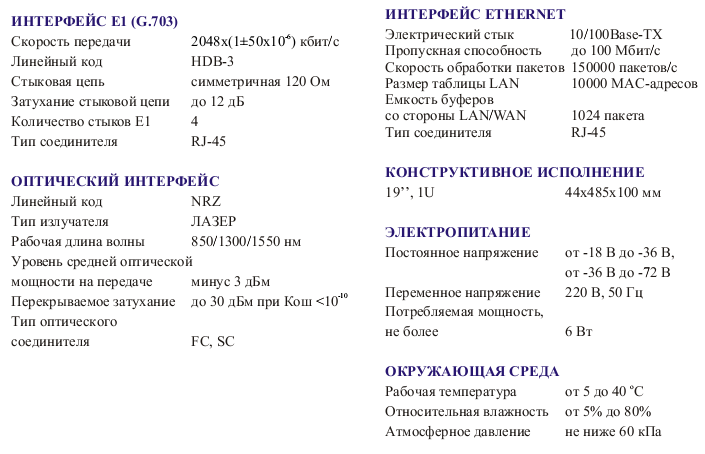

Технические характеристики.

2.5. FlexGain FOM4E.

Схемы применения.

Технические характеристики.

Оптический интерфейс
Тип разъема	FC/PC или SC
Линейное кодирование	NRZ, дополненный 4В5В
Скорость передачи	125 Мбит/с
Для двух оптических волокон
Длина волны	1310 нм
Тип диода	лазерный
Выходная мощность	>-9 дБм
Чувствительность по приему	< -34 дБм (BER>10-10)
Перекрываемое затухание	> 20 дБ
Продолжение приложения Б
Для одного волокна
Технология	WDM
Выходная мощность	> -14 дБм
Чувствительность по приему	< -32 дБм
Перекрываемое затухание	> 18 дБ
Интерфейс Е1
Импеданс	120/75 Ом
Скорость передачи	2048 кбит/с ±50 ppm
Линейный код	HDB3
Стандарт	ITU-T G.703
Фазовые дрожания	в соответствии с рек. G.742, G.823
Интерфейс Ethernet
Стандарт	IEEE 802.3/802.1q
Тип интерфейса	10/100BaseT (автоопределение)
Скорость передачи	до 100 Мбит/с
Контроль потока	full/half duplex
Макс. размер пакета	1536 байт
Служебная связь
Оборудование	4 проводная трубка
Тип разъема	RJ-11
Сигнализация	кнопка вызова
Питание
FG-FOM4E-MR-DC	-36 ... -72 В

3. Оборудование третичного временного группообразования.

3.1. Мультиплексоры ввода-вывода тс-бсс 16е1.

Схема организации кольцевых оптических линейных трактов с промежуточными пунктами выделения и транзита потоков Е1.



Исполнения тс-бсс 16е1.

ТС-БСС 16Е1-мультиплексор 16-ти потоков Е1, с одним оптическим выходом Е3;

ТС-БСС 16Е1Э-мультиплексор 16-ти потоков Е1, с одним электрическим выходом Е3;

ТС-БСС 16Е1-2-мультиплексор с вводом-выводом до 16 Е1, двумя оптическими выходами Е3 и резервированием;

ТС-БСС 16Е1-2Э-мультиплексор с вводом-выводом до 16 Е1, двумя электрическими

Продолжение приложения Б

выходами Е3 и резервированием;

ТС-БСС 16Е1ЭО-мультиплексор с вводом-выводом до 16 Е1, одним электрическим и одним оптическим выходами Е3 и резервированием;

ТС-БСС 16Е1Е100- мультиплексор 16-ти потоков Е1,  с одним потоком Ethernet и  оптическим выходом.

Программное обеспечение мультиплексоров.

(ПО) предназначено для управления режимами работы мультиплексоров, сбора и отображения информации о состоянии каналов  Е1.

Обмен информацией между ПК и мультиплексором  осуществляется через интерфейс USB.   ПО мультиплексора обеспечивает:

» табличное представление сети мультиплексоров с указанием номера каждого мультиплексора и наличия в нем аварии;

» состояние датчиков по каждому мультиплексору;

» контроль наличия информации на входах/выходах Е1, Е3 каждого мультиплексора;

» переключение кодов HDB-3 или AMI для интерфейсов Е1;

» маскирование неиспользуемых каналов мультиплексора;

» установку режима шлейфа в направлении линии по каждому каналу Е1 и  Е3.

» установку режима шлейфа в направлении на абонента по каждому каналу Е1 и Е3.

» ввод наименования потоков Е1.

» выделение потоков Е1 на РТР.

» предоставление услуг по коммутируемым потокам на двух смежных интервалах.

» обеспечение визуального отображения схемы соединения потоков.

» ведение журнала аварий по каждому мультиплексору.

» звуковая сигнализация на вновь поступившую аварию.

Дополнительные интерфейсы

Интерфейс Ethernet Предназначен для организации канала передачи данных стандарта Ethernet 10 BaseT  путем объединения от 1 до 4-х каналов Е1. Количество подключенных каналов Е1 и, соответственно, максимальная скорость передачи данных определяется автоматически от 1984 до 7936 кбит/с. При этом порядок подключения каналов Е1 к интерфейсам КМС - произвольный. Способ передачи пакетов – «прозрачный», в соответствии с алгоритмом прозрачного моста (Transparent Bridge), по стандарту IEEE 802.1D.

Интерфейс «ДАТ» Обеспечивает подключение до 12 цепей внешних датчиков. Прием сигналов от датчиков - с оптронной развязкой. Состояние датчиков -нормально замкнуты/нормально разомкнуты - устанавливается программно при конфигурировании оборудования. Конструктивное исполнение - клеммники (нажимные) с организацией 2х12. Параметры цепей датчиков: макс. сопротивление датчика - не более 300 Ом; макс. ток через датчик – не более 7 мА.

Интерфейс «УПР» Предназначен для подключения до 8 цепей управления внешними устройствами. Конструктивное исполнение – клеммники (нажимные) с организацией 2х8. Вид сигналов управления – «сухие» контакты микроэлектронного реле (нормально разомкнуты/нормально разомкнуты -устанавливается программно при конфигурировании оборудования).  Параметры цепей управления: макс. коммутируемое напряжение – 200В(AC/DC); макс. ток нагрузки – 150 мА.

Продолжение приложения Б

Технические характеристики.

Параметры	Электрический интерфейс Е1 в соответствии с рек. МСЭ-Т G.703, G.704	Электрический интерфейс Е3 в соответствии с рек. МСЭ-Т G.703, G.704	Оптический интерфейс
Скорость передачи	2048 кбит/с	34368 кбит/с	34368 кбит/с
Тип кода	HDB-3 или AMI	HDB-3	РСМI
Сопротивление стыка	120 Ом (симметричный)	75 Ом (коаксиальный)	1,3 мкм или 1,55 мкм
Затухание на стыке	12 дб на частоте 1024 кбит/с	6 дб на частоте 17148 кбит/с	до 40 дб
Тип разъема	RJ 45 8P8C	BNC	FC или SC
Метод асинхронного объединения потоков Е1	Положительное цифровое выравнивание в соответствии с рекомендациями МСЭ-Т G.751
Величина фазового дрожания	В соответствии с рекомендациями  МСЭ-Т G.823
Канал Ethernet	Один канал Ethernet 10 Base T вместо 1-4 (по выбору) каналов Е1 с помощью внешнего конвертера
Каналы для датчиков	Подключение до 12 внешних датчиков и до 8 цепей управления внешними устройствами
Канал управления	Скорость обмена - 32 кбит/с , разъем DB-9
Электропитание, В (по выбору)	минус 36 72
Потребляемая мощность, Вт	не более 7
Габаритные размеры, мм	482 х 188 х 43,6
Вес, кг	2
