Применение. Оконечный мультиплексор.
В режиме оконечного мультиплексора ОГМ-30 и OGM-30 обеспечивают мультиплексирование до 30 аналоговых каналов или 31 канала передачи данных. Платы аналоговых канальных интерфейсов обеспечивают подключение абонентских телефонных аппаратов, телефонных каналов связи между АТС с различными типами линейной сигнализации. Платы передачи данных обеспечивают скорость передачи данных до 19,2 кбит/с в синхронном режиме и n x 64 кбит/с в синхронном режиме.

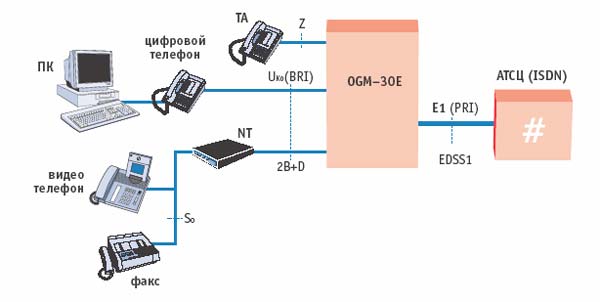

Вариант использования OGM-30E в качестве мультиплексора доступа к сети ISDN.
Продолжение приложения Б
Мультиплексор ввода/вывода.
Вариант использования OGM-30E в качестве мультиплексора ввода/вывода.
Мультиплексор ввода/вывода с конференц-связью (групповыми каналами).
Аппаратура OGM-30E обеспечивает организацию голосовой трехсторонней конференц-связи. Возможно установление до 36 трехсторонних конференц-связей.
Вариант использования OGM-30E для организации конференц-связи.
Кроссировочный мультиплексор.
Аппаратура OGM-30E осуществляет функции кросс-коннектора ОЦК 64 кбит/с – с помощью коммутационной матрицы 210x210 цифровых каналов 64 кбит/с. Одновременно производится кроссирование сигнальных каналов. Конфигурация кроссирования производиться на программном уровне.
Вариант использования OGM-30E в режиме кроссировочного мультиплексора.
Продолжение приложения Б
Конвертор сигнализации.
Аппаратура OGM-30E осуществляет функции конвертирования линейной и регистровой сигнализации.

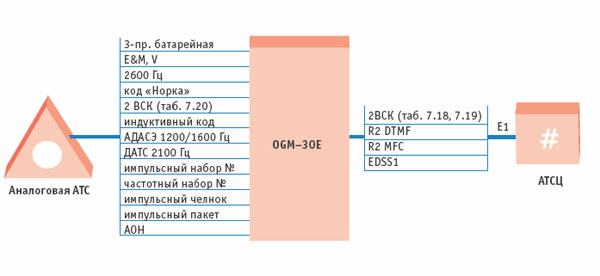

Схема конвертирования линейной и регистровой сигнализации.
Сжатие речи
Мультиплексор OGM-30Е позволяет осуществлять сжатие речевых сигналов. В мультиплексоре OGM-30E для этой цели используется технология A-CELP по рек. G.729, дающая возможность в первичном цифровом потоке Е1 передать до 180 каналов ТЧ (в один канальный интервал плата ОС-120 упаковывает 6 каналов ТЧ).
Технические характеристики.
Линейный интерфейс 2048 кбит/с |
Рекомендации МСЭ-Т |
|
G.703, G.704 |
|||
Скорость передачи |
|
2048 кбит/с |
||||
Линейный код |
|
HDB3 или AMI |
||||
Нагрузочное сопротивление |
|
120 Ом (симметричный), 75 Ом (несимметричный) |
||||
Продолжение приложения Б |
||||||
Линейный интерфейс 1024 кбит/с |
Скорость передачи |
|
1024 кбит/с |
|||
Линейный код |
|
униполярный NRZ, NRZ+, HDB3, AMI |
||||
Нагрузочное сопротивление |
|
120 Ом (симметричный) |
||||
Линейный интерфейс HDSL |
Скорость передачи |
|
1168 кбит/с |
|||
Линейный код |
|
2B1Q |
||||
рабочее затухание кабеля на частоте 292 кГц |
|
от 0 до 38 дБ |
||||
Линейный интерфейс G.SHDSL |
Скорость передачи |
|
2048 кбит/с |
|||
Линейный код |
|
ТС-РАМ |
||||
рабочее затухание кабеля на частоте 350 кГц |
|
от 0 до 36 дБ |
||||
Оптический линейный интерфейс |
Скорость передачи |
|
2048 кбит/с |
|||
Линейный код |
|
MCMI или CMI |
||||
Мощность оптического сигнала на выходе |
|
минус 6±1 дБм |
||||
Мощность оптического сигнала на входе |
|
от минус 6 до минус 50 |
||||
Оптический линейный интерфейс потока Е1 с сервисными каналами |
Скорость передачи (линейная) |
|
2048 кбит/с (3072 кбит/с) |
|||
Линейный код |
|
NRZ со скремблированием |
||||
Мощность оптического сигнала на выходе |
|
минус 6±1 дБм |
||||
Мощность оптического сигнала на входе |
|
от минус 6 до минус 36 |
||||
Аналоговое окончание канала |
Способ кодирования |
|
G.711 рек. МСЭ-Т |
|||
Закон кодирования |
|
А - закон МСЭ-Т |
||||
Параметры канала |
|
G.712 рек. МСЭ-Т |
||||
Цифровое окончание канала |
Сонаправленный стык |
|
|
|||
· рекомендация МСЭ-Т |
|
G.703 |
||||
· скорость передачи |
|
64 кбит/с |
||||
Интерфейс V.24/V.28 |
|
|
||||
· скорость передачи |
|
до 19,2 кбит/с в асинхронном режиме |
||||
64 кбит/с в синхронном режиме |
||||||
Интерфейсы V.35/V.28, V.36/V.11, X.21/V.11, RS-485 |
|
|
||||
· скорость передачи |
|
до 19,2 кбит/с в асинхронном режиме |
||||
n x 64 кбит/с (n=1...31) в синхронном режиме |
||||||
Интерфейсы V.24/V.28, V.35/V.28, V.36/V.11, X.21/V.11, RS-485 (плата OD-121-01) |
|
|
||||
· скорость передачи |
|
до 115,2 кбит/с в асинхронном режиме |
||||
|
Интерфейс Ethernet 10Base-T |
|
|
|||
· стандарт |
|
IEEE 802.3 |
||||
· скорость передачи |
|
10 Мбит/с |
||||
· скорость перноса |
|
от 64 до 1984 кбит/с |
||||
Цифровой сигнальный канал |
Канал общей сигнализации в КИ16 |
|||||
Аналоговый сигнальный канал |
E&M тип V, частотные сигнализации, 3-х проводная (4-х, 7-ми проводная) батарейная сигнализация, шлейфная сигнализация по 2-х проводным соединительным линиям, ISDN BRI. |
|||||
Интерфейс для системы обслуживания |
ОГМ-30 |
|
RS-232, УСО |
|||
OGM-30E |
блок OGM-12 |
RS-232, Qx |
||||
блок OGM-12-01 |
RS-232, Qx, Ethernet (2 канала) |
|||||
Электропитание |
Входное напряжение |
|
минус 36 В … минус 72 В DC |
|||
Внутреннее напряжение |
|
± 5 В |
||||
Потребляемый ток |
|
не более 2А (пиковое значение) |
||||
Габаритные размеры |
Блок ОГМ-11 |
|
599х233х236 мм |
|||
Блок ОГМ-11-02 |
|
487(19")х233х236 мм |
||||
Устанавливаемые платы |
|
170х170 мм |
||||
Блок ОGМ-12 |
|
483х133х300 мм |
||||
Устанавливаемые платы |
|
100х220 мм |
||||
Условия эксплуатации |
Рабочая температура |
|
плюс 5° С … 40° С |
|||
Относительная влажность |
|
80% при 25° С |
