Кросс оптический ок-16
Продолжение приложения В

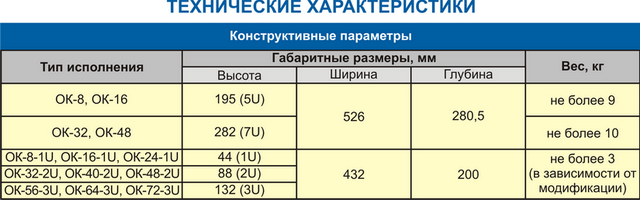

Кросс оптический ок-24
Кросс оптический выполнен в виде отдельного функционального блока, согласно рекомендациям МЭК 297-1, закрытого со всех сторон. В зависимости от модификаций имеется открывающаяся лицевая крышка, которая изготовлена из плексигласа, что обеспечивает защиту розеточных портов и возможность визуального контроля.
Кросс оптический ОК-32 Кросс оптический ОК-48
Оптические адаптеры в модификациях кросса оптического ОК-8-1U, ОК-16-1U, ОК-24-1U, ОК-32-2U, ОК-40-2U, ОК-48-2U монтируются на сменные планки, которые крепятся к лицевой панели корпуса при помощи винтов.
Для удобства выполнения сварных стыков и доступа в монтажный отсек к сплайс-пластинам и оптическим шнурам “вилка-хвост” (pig-tail) возможен съём внутренней части корпуса кросса, а наличие выдвижной конструкции внутренней части корпуса для модификаций кросса оптического ОК-8 и ОК-16 облегчает доступ к оптическим розеткам. Для модификаций кросса оптического ОК-32 и ОК-48 доступ в монтажный отсек обеспечивается поворотно-выдвижным механизмом несущей панели, а в модификациях ОК-8-1U, ОК-16-1U, ОК-24-1U, ОК-32-2U, ОК-40-2U, ОК-48-2U путем снятия верхней крышки кросса.
Кросс оптический содержит органайзер для укладки излишней длины оптических переходных шнуров “вилка-вилка” (patch-cord). После сварки стыки оптических волокон прячутся в гильзы и фиксируются в сплайс-пластине, затем витками укладываются в органайзер.
Кросс оптический в зависимости от исполнения устанавливается в стандартные стойки типа 19”, КСП или стойки других типоразмеров по желанию Заказчика. Конструкция кроссов оптических ОК-8 и ОК-16 предусматривает возможность крепления на стену. Кросс оптический предназначен для непрерывного круглосуточного режима эксплуатации в закрытых помещениях при температуре от +1оС до +40оС и относительной влажности до 80% при температуре +25оС (условия эксплуатации УХЛ4.2 по ГОСТ 15150-69).
Продолжение приложения В

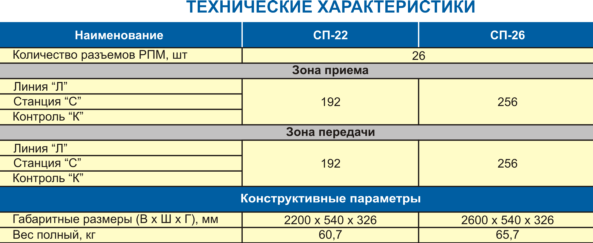

СТОЙКИ ПЕРЕКЛЮЧЕНИЙ CП
Стойки переключений СП-22 и СП-26 предназначены для организации коммутационных полей по потокам 2 Мбит/с и устанавливаются на объектах связи для работы с аппаратурой передачи данных и оборудованием ИКМ.
Стойка переключений СП-22 состоит из типового каркаса переключений КП-22, укомплектованного панелями коммутации ПК-16РПМ (на 12 потоков по 2Мбит/с). В СП-22 размещается до 12 (макс. 14) панелей ПК-16РПМ с комплектом кабелей-перемычек, что позволяет организовать поле коммутации от 16 до 192 (макс. 224) потоков.
Стойка переключений СП-26 состоит из типового каркаса переключений КП-26, укомплектованного панелями коммутации ПК-16РПМ (на 16 потоков по 2Мбит/с). В СП-26 размещается до 16 (макс. 18) панелей ПК-16РПМ с комплектом кабелей-перемычек, что позволяет организовать поле коммутации от 16 до 256 (макс. 288) потоков.
Стойка сп-26
Продолжение приложения В
При необходимости можно установить панели ПК-16РПМ в каркас базовой станции СБ-31 вместе с линейными блоками и мультиплексорами.
Стойки переключений СП предназначены для непрерывного круглосуточного режима эксплуатации в закрытых помещениях при температуре от +1оС до +40оС и относительной влажности до 80% при температуре +25оС (условия эксплуатации УХЛ 4.2 по ГОСТ 15150-69).
