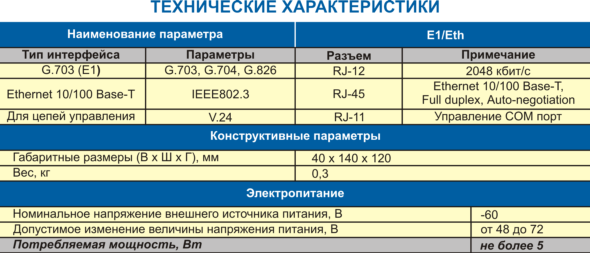

Конвертер е1/Eth
Управление и мониторинг работы конвертера Е1/Eth осуществляется через внешний терминал управляющей программой HyperTerminal. Терминал подключается к разъёму RJ-11 COM конвертера при помощи соединительного шнура.
Конвертер Е1/Eth устанавливают на горизонтальную поверхность (полка, стол и т.п.).
Конвертер Е1/Eth предназначен для непрерывной круглосуточной работы и эксплуатации в закрытых помещениях при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 80% при температуре +25°С (условия эксплуатации УХЛ 4.1 по ГОСТ 15150). Конвертер Е1/Eth не предназначен для установки и эксплуатации во взрывоопасных и пожароопасных зонах согласно ПУЭ-86.
Продолжение приложения В

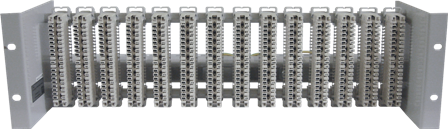

ПАНЕЛЬ КОММУТАЦИИ ПКПП-140
Панель коммутации первичных потоков пкпп-140
Панель коммутации первичных потоков ПКПП-140 предназначена для коммутации до 140-ка 2-х проводных абонентских каналов или до 70-ти 2 Мбит/с цифровых каналов (цифровых потоков) и оконечного оборудования передачи данных.
В зависимости от исполнения устанавливается в стойки типа 19”, 21” или КСП.
В комплект поставки входят: панель коммутации первичных потоков ПКПП-140 — 1 шт; М6x14 DIN 7985 — 4 шт; обойма M6 (RS №523-121) — 4 шт; стяжка для кабеля CV-150 — 8 шт; стяжка для кабеля CV-292 — 8 шт.
Панель коммутации первичных потоков ПКПП-140 предназначен для непрерывного круглосуточного режима эксплуатации в закрытых помещениях при температуре от +1оС до +40оС и относительной влажности до 80% при температуре +25оС (условия эксплуатации УХЛ4.2 по ГОСТ 15150-69).
ПАНЕЛЬ КОММУТАЦИИ ПК-16RJ45
Панель коммутации ПК-16RJ45 предназначена для коммутации и организации 16-ти 2 Мбит/с цифровых потоков. В зависимости от исполнения устанавливается в стойки переключений СП-22, СП-26, стойки типа 19” или КСП.
В комплект поставки входят: панель коммутации ПК-16 RJ45 — 1 шт; винт M6 (RS №560-120) — 4 шт; обойма M6 (RS №523-121) — 4 шт; стяжка для кабеля CV-100 — 16 шт.
Продолжение приложения В
Панель коммутации пк-16rj45
Панель коммутации ПК-16RJ45 предназначена для непрерывного круглосуточного режима эксплуатации в закрытых помещениях при температуре от +1оС до +40оС и относительной влажности до 80% при температуре +25оС (условия эксплуатации УХЛ4.2 по ГОСТ 15150-69).
Кроссовое оборудование
Кроссовое оборудование EN8778 предназначено для организации на ВСС РФ кроссовой коммутации цепей аналоговых сигналов ТЧ, цифровых электрических потоков со скоростями 2-155 Мбит/с, оптических потоков, а также для обеспечения измерений и проверки этих сигналов в процессе испытаний и обслуживания.
Кроссовое оборудование обеспечивает электрическую защиту цепей медножильных кабелей связи от опасных перенапряжений и избыточных токов, возникающих на линии. Кроссовое оборудование снабжено устройством аварийной сигнализации.
По устойчивости к климатическим воздействиям кроссовое оборудование относится к изделиям исполнения УХЛ, категории 4.2 по ГОСТ 15150-69. Кроссовое оборудование EN8778 предназначено для круглосуточной работы при температуре от 5 °С до 40 °С, относительной влажности воздуха до 80 % при 25 °С и атмосферном давлении не ниже 60 кПа (450 мм рт. ст.)
