Схемы организации связи.
Продолжение приложения Б
Продолжение приложения Б

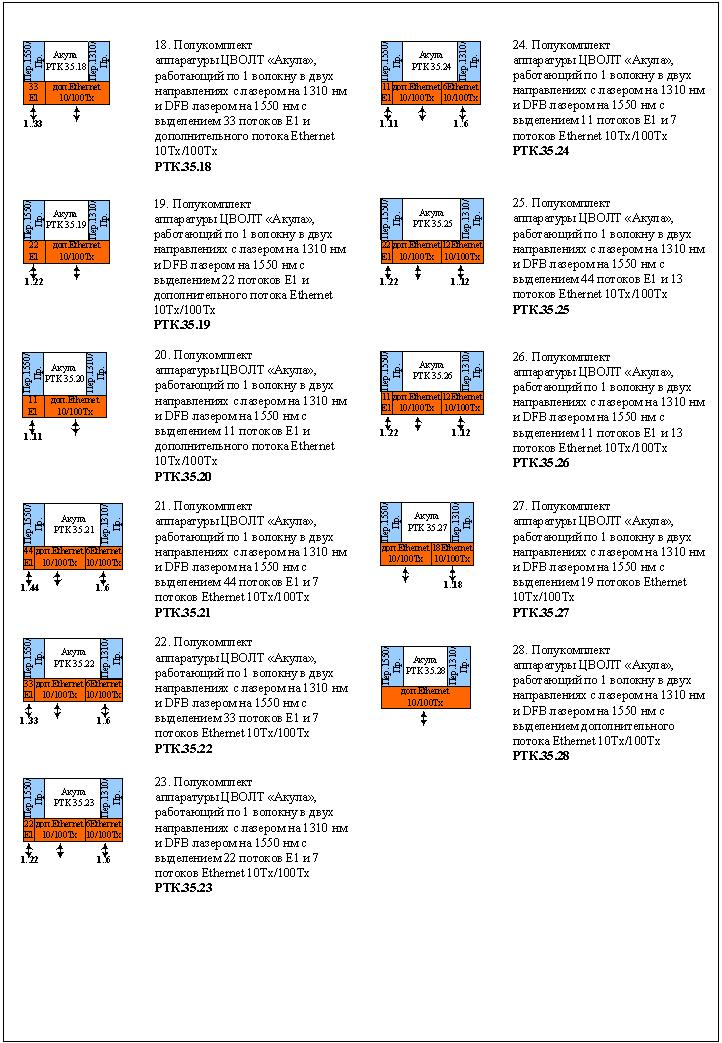

Графическое изображение полукомплектов.
Продолжение приложения Б
Продолжение приложения Б
Состав оборудования полукомплектов «Акула».
Название продукции |
Опциональное исполнение |
Код продукции
|
||||
два оптических приемопередатчика, каждый работает по двум волокнам |
два оптических приемопередатчика, каждый работает по одному волокну, с лазерами на 1550 нм и на 1310 нм |
Количество выделяемых потоков Е1, потоков Ethernet 10Tx/100Tx |
Питание от -36 В до -72 В |
Питание ~220 В, 50 Гц |
||
Полукомплект «АКУЛА» |
да |
|
66 1 |
да |
да |
РТК.35.1 |
да |
|
55 1 |
да |
да |
РТК.35.2 |
|
да |
|
44 1 |
да |
да |
РТК.35.3 |
|
да |
|
33 1 |
да |
да |
РТК.35.4 |
|
да |
|
22 1 |
да |
да |
РТК.35.5 |
|
да |
|
11 1 |
да |
да |
РТК.35.6 |
|
да |
|
44 7 |
да |
да |
РТК.35.7 |
|
да |
|
33 7 |
да |
да |
РТК.35.8 |
|
да |
|
22 7 |
да |
да |
РТК.35.9 |
|
да |
|
11 7 |
да |
да |
РТК.35.10 |
|
да |
|
22 13 |
да |
да |
РТК.35.11 |
|
да |
|
11 13 |
да |
да |
РТК.35.12 |
|
да |
|
19 |
да |
да |
РТК.35.13 |
|
да |
|
1 |
да |
да |
РТК.35.14 |
|
|
да |
66 1 |
да |
да |
РТК.35.15 |
|
|
да |
55 1 |
да |
да |
РТК.35.16 |
|
|
да |
44 1 |
да |
да |
РТК.35.17 |
|
|
да |
33 1 |
да |
да |
РТК.35.18 |
|
|
да |
22 1 |
да |
да |
РТК.35.19 |
|
|
да |
11 1 |
да |
да |
РТК.35.20 |
|
|
да |
44 7 |
да |
да |
РТК.35.21 |
|
|
да |
33 7 |
да |
да |
РТК.35.22 |
|
|
да |
22 7 |
да |
да |
РТК.35.23 |
|
|
да |
11 7 |
да |
да |
РТК.35.24 |
|
|
да |
22 13 |
да |
да |
РТК.35.25 |
|
|
да |
11 13 |
да |
да |
РТК.35.26 |
|
|
да |
19 |
да |
да |
РТК.35.27 |
|
|
да |
1 |
да |
да |
РТК.35.28 |
Технические характеристики.
Параметры |
Значения |
Возможные схемы организации связи |
1. «точка-точка по одному волокну». Пунктов связи - 2; 2. «связь по одному волокну между несколькими пунктами связи». Пунктов связи - до 132; 3. «кольцо с резервированием по одному волокну». Пунктов связи - до 132; 4. «кольцо». Пунктов связи - до 132 |
Количество оптических линейных трактов |
2 |
Продолжение приложения Б |
|
Скорость группового потока каждого оптического линейного тракта, Мбит/с |
135,168 |
Состав общего группового потока: |
|
1) Дополнительный поток Ethernet с пропускной способностью 100 Мбит/с в нормальном режиме работы аппаратуры и пропускной способностью 16 Мбит/с в аварийном режиме работы аппаратуры (в случае обрыва ВОЛС) |
1 |
2) Потоки Е1 (2,048 Мбит/с) |
66 |
или 2) Потоки Ethernet каждый с пропускной способностью от 2,048 Мбит/с до Nх2,048 Мбит/с, N=1 до 22, с общей пропускной 135,168 Мбит/с |
18 |
или 2) Потоки Е1 (2,048 Мбит/с) и Потоки Ethernet каждый с пропускной способностью от 2,048 Мбит/с до Nх2,048 Мбит/с, N=1 до 22, общей пропускной способностью, Мбит/с |
135,168 |
Канал служебной связи 64 кбит/с |
1 |
Канал контроля и управления работой удаленных полукомплектов |
1 |
Резервирование общего группового потока |
Автоматическое, 100%. Все полукомплекты обеспечивают автоматическое резервирование группового потока в случае обрыва волокна на одном из сегментов оптического кольца или пропадания питания в одном из пунктов связи. При этом прием и передача группового потока осуществляется в противоположных направлениях кольца |
Максимальное время перерыва связи в случае обрыва сегмента кабеля оптического кольца |
От 500 мкс до 1 мс в зависимости от количества полукомплектов, включенных в «кольцо» |
Количество выделяемых первичных цифровых потоков Е1 (2.048 Мбит/с) на одном полукомплекте |
От 1 до 66 в зависимости от модификации полукомплекта |
Количество выделяемых потоков Ethernet аждый с пропускной способностью от 2,048 Мбит/с до Nх2,048 Мбит/с, N=1 до 22, с общей пропускной 135,168 Мбит/с на одном полукомплекте |
От 6 до 18 в зависимости от модификации полукомплекта |
Продолжение приложения Б |
|
Количество выделяемых дополнительных потоков Ethernet с пропускной способностью 100 Мбит/с в нормальном режиме работы аппаратуры и пропускной способностью 16 Мбит/с в аварийном режиме работы аппаратуры на одном полукомплекте |
1 во всех модификациях полукомплектов |
Интерфейс канала контроля и управления |
Ethernet 10Tx/100Tx |
Возможность контроля и управления |
Из любого пункта связи с компьютера типа IBM PC, используя программу «Центр управления ЦВОЛТ». При этом возможен контроль и управление как местными, так и всеми удаленными полукомплектами соединенными ВОЛС |
Возможность коммутации потоков Е1 |
Любой из подключенных первичных потоков Е1 (2.048 Мбит/с) может быть программно cкоммутирован пользователем с любым другим потоком Е1 любого полукомплекта, включенного в ВОЛС. Эта операция производится при конфигурировании сети из программы «Центр управления ЦВОЛТ» |
Возможность коммутации потоков Ethernet |
Любой из подключенных потоков Ethernet может быть программно скоммутирован пользователем с любым другим потоком Ethernet любого полукомплекта включенного, в ВОЛС. Эта операция производится при конфигурировании сети из программы «Центр управления ЦВОЛТ» |
Возможность организации общей сети с использованием дополнительного потока Ethernet с пропускной способностью 100 Мбит/с в нормальном режиме работы аппаратуры и пропускной способностью 16 Мбит/с в аварийном режиме работы аппаратуры |
Пользователь с помощью программы «Центр управления ЦВОЛТ» может указать, какие полукомплекты соединенные ВОЛС будут включены в общую сеть, образованную дополнительным потоком Ethernet. В этой сети любой пакет Ethernet, принятый одним полукомплектом, передается «наружу» всеми другими полукомплектами образованной сети |
Тип синхронизации аппаратуры |
100% асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков абсолютно прозрачна |
Среда передачи |
Оптическое одномодовое или многомодовое волокно |
Минимально допустимое затухание участка регенерации, дБм, при котором коэффициент ошибок будет не хуже 10-12 |
0 |
Продолжение приложения Б |
|
Максимально допустимое затухание участка регенерации, дБм, при котором коэффициент ошибок будет не хуже 10-12 |
для полукомплектов с оптическими модулями, работающими по двум волокнам 30, для полукомплектов с оптическими модулями, работающими по одному волокну 20 |
Минимально допустимая длина участка регенерации, км |
0 |
Максимальная длина участка регенерации, км |
Зависит от затухания, хроматической дисперсии оптического волокна и мощности передающего лазера. На обычном волокне может достигать 120 км в зависимости от типа используемого лазера. На лазерах, которые будут использоваться массово при работе по одному обычному одномодовому волокну гарантированная дальность передачи – 60 км. Для передачи на большие расстояния пользователь при заказе должен оговаривать тип лазера |
Допустимое значение величины хроматической дисперсии оптического волокна кабеля, по которому будет работать аппаратура в пс/нм*км умноженной на длину оптического волокна в км, не более, пс/нм |
897 Например, при значении хроматической дисперсии, равном 6 пс/нм*км, длина оптического волокна может достигать 897/6=149.5 км |
Тип источника излучения |
Лазерный диод |
Длина волны излучения, нм |
1310, 1550 выбирается при заказе для оптических модулей, работающих по двум волокнам. В оптических модулях, работающих по одному волокну, один оптический линейный тракт использует лазер с длиной волны 1310 нм, а второй лазер с длиной волны 1550 нм |
Номинальная мощность излучения лазера на оптическом стыке по передаче, дБм |
для двуволоконных оптических модулей 0, для одноволоконных оптических модулей -8 |
Максимальная мощность излучения на оптическом стыке по передаче, дБм |
0 |
Максимальная чувствительность оптического приемника, дБм |
-33 |
Требования к оптическому кабелю |
Любой многомодовый или одномодовый |
Продолжение приложения Б |
|
Тип разъемов для подключения оптического волокна |
для полукомплектов с оптическими модулями, работающими по двум волокнам FC, для полукомплектов с оптическими модулями, работающими по одному волокну SC. По требованию клиента возможна поставка шнуров-переходников на любой другой оптический разъем |
Параметры тракта Е1 (2,048 Мбит/с) |
Полностью соответствуют рекомендации G.703. Тракты 2.048 Мбит/с аппаратуры ЦВОЛТ «АКУЛА» поддерживают любой протокол передачи данных (в том числе потоки бесцикловой структуры), использующий коды передачи ЧПИ (AMI) или МЧПИ (HDB3) |
Формирование сигнала CИАС по потокам E1 |
Аппаратура поддерживает режим автоматического включения сигнала CИАС на передачу по потокам Е1 |
Аварийная сигнализация |
На каждом полукомплекте имеется аварийная светодиодная индикация и выходы на аварийную станционную сигнализацию, которые срабатывают при наличии ошибок по приему группового потока или ошибок по приему любого тракта 2,048 Мбит/с (условия срабатывания задаются пользователем программно). Работа всех полукомплектов регистрируется в реальном времени программой «Центр управления ЦВОЛТ». Также регистрируются все действия пользователей программы. Информация о коэффициентах ошибок по всем оптическим трактам и потокам Е1 регистрируется и хранится непосредственно во внутренней памяти полукомплектов |
Служебная связь |
Установка дополнительной платы в полукомплекты аппаратуры (по заказу Клиента) позволяет организовать служебную голосовую связь между любыми пунктами сети с использованием обычного телефонного аппарата. При этом имитируется работа АТС |
|
|
Продолжение приложения Б |
|
Программное обеспечение |
«Центр управления ЦВОЛТ» для компьютеров типа IBM PC позволяет из любого пункта связи: - сконфигурировать сеть; - получить за заданный период времени отчет о состоянии сети, обо всех авариях и случаях превышения заданного пользователем коэффициента ошибок по групповому потоку и трактам Е1; - найти и локализовать источник аварии; - заблокировать или разблокировать любой тракт; - установить заворот по любому тракту; - просмотреть количество ошибок по трактам; - протестировать любой тракт и оборудование, подключенное к нему, а также линию связи; - протестировать оптический кабель; - посмотреть количество ошибок по оптическому кабелю; - задать условия срабатывания аварийной сигнализации и др. |
Напряжение питания |
Каждый полукомплект может работать от постоянного напряжения от -36 В до -72 В и от переменного напряжения 220 В, 50 Гц |
Потребляемая мощность полукомплекта, не более Вт |
30 |
Конструктивное исполнение |
Конструктивно полукомплекты аппаратуры серии «АКУЛА» выполнены в виде закрытого корпуса высотой 1U для установки в шкаф или стойку 19- дюймового конструктива. При помощи дополнительных пластин полукомплект можно установить в стойку типа СКУ-01 |
Вес полукомплекта, не более, кг |
3 |
Возможность монтажа |
- в открытую стойку 19-ти дюймового конструктива; - в шкаф 19-ти дюймового конструктива; - в стойку типа СКУ-01; - на стол |
Условия эксплуатации |
Аппаратура должна устанавливаться в отапливаемом помещении. Допустимый перепад температуры окружающего воздуха, от 50С до 400С. Допустимая влажность окружающего воздуха до 80% при температуре 250С. Допустимое понижение атмосферного давления до 60 кПа (456 мм рт. ст.) |
Продолжение приложения Б
