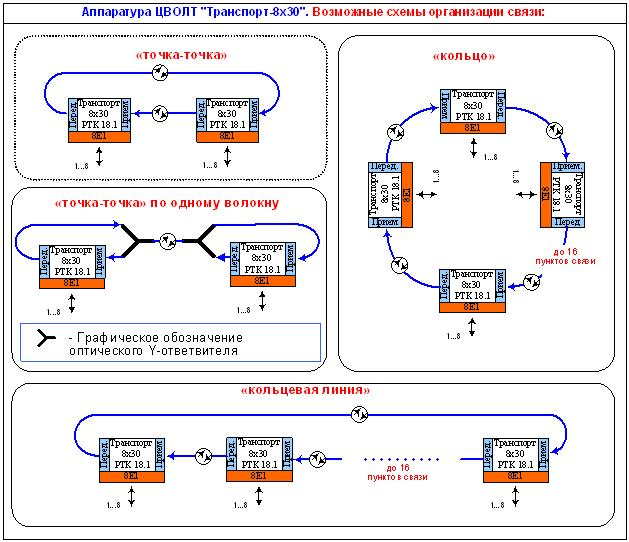

Схемы организации связи.

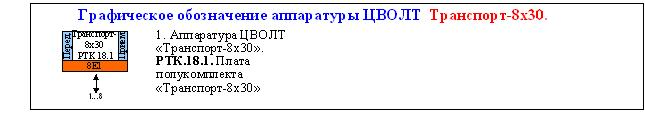

Графическое изображение полукомплектов.
Назначение полукомплектов.
Код |
Наименование |
Назначение |
РТК.18.1 |
Плата полукомплекта |
Передача 8 потоков Е1 между 2 или несколькими (до 16-ти) пунктами связи по 1 или 2 одномодовым или многомодовым оптическим волокнам на расстояние до 200 км. Полукомплект может включаться по схеме организации связи «точка-точка» или «кольцо» |
РТК.18.2 |
Индивидуальный корпус с интерфейсной платой |
Корпус для установки от 1 до 2 плат полукомплектов. Корпус предназначен для установки на столе, на полке |
Продолжение приложения Б |
||
РТК.18.3 |
Индивидуальный корпус для стойки 19" с интерфейсной платой |
Корпус для установки от 1 до 2 плат полукомплектов. Корпус предназначен для установки в шкаф или стойку 19-ти дюймового конструктива |
РТК.18.5 |
Крейт для стойки 19" с материнской и интерфейсной платами |
«Корзина» для установки от 1 до 16 плат полукомплектов. Крейт предназначен для установки в шкаф или стойку 19-ти дюймового конструктива |
нет |
Оптический Y- разветвитель |
Для включения полукомплектов по 1-му оптическому волокну |
Технические характеристики.
Параметры |
Значения |
Возможные схемы организации связи |
1. «точка-точка». Пунктов связи - 2 2. «кольцо». Пунктов связи - от 2 до 16 |
Число передаваемых первичных потоков Е1 |
8 |
Тип синхронизации аппаратуры |
100% асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков Е1 абсолютно прозрачна |
Среда передачи |
Оптическое одномодовое или многомодовое волокно |
Скорость передачи группового потока, Мбит/с |
18,432 |
Минимально допустимое затухание участка регенерации, дБм |
0 |
Максимально допустимое затухание участка регенерации, дБм |
40 |
Минимально допустимая длина участка регенерации, км |
0 |
Максимальная длина участка регенерации, км |
200 |
Тип источника излучения |
Лазерный диод |
Длина волны излучения, нм |
1310, 1550 выбирается при заказе. Стандартно 1310 нм |
Номинальная мощность излучения на оптическом стыке по передаче, дБм |
от -3 до –4,5 |
Чувствительность оптического приемника, дБм |
Динамический диапазон от 0 до -40 |
Требования к оптическому кабелю |
Любой многомодовый или одномодовый |
Требования к Y–ответвителям |
Многомодовые или одномодовые, в зависимости от типа применяемого кабеля. Широкополосные 1310 +/- 40 нм, 50/50, с переходным затуханием не менее 25 дБ |
Тип разъёмов для подключения оптического волокна |
Стандартно FC, по требованию клиента – любой другой |
Продолжение приложения Б |
|
Параметры тракта Е1 |
Полностью соответствуют рекомендации G.703. Тракты 2,048 Мбит/с аппаратуры ЦВОЛТ «Транспорт-8х30» поддерживают любой протокол передачи данных, использующий коды передачи ЧПИ (AMI) или МЧПИ (HDB3) |
Способ формирования сигнала CИАС |
Аппаратура поддерживает режим автоматического включения сигнала CИАС на передачу по потокам Е1 |
Аварийная сигнализация |
В каждом полукомплекте имеется аварийный светодиод, который срабатывает при наличии ошибок передачи по оптическому кабелю или по любому потоку Е1 (условия срабатывания задаются программно). Срабатывание светодиода дублируется срабатыванием контактов реле на интерфейсной плате (нормально замкнутые и нормально разомкнутые контакты), которые выведены на разъем и могут быть соединены с аварийной станционной сигнализацией |
Служебная связь |
Один канал 64 кБит/с, выполненный в виде абонентского комплекта, к которому можно подключить обычный телефонный аппарат. При этом имитируется работа АТС |
Канал контроля и управления с персональным компьютером |
Имеется один канал управления 64 кБит/с. По этому каналу можно контролировать работу всего оборудования из любого пункта связи |
Интерфейс с персональным компьютером |
RS-232 |
Программное обеспечение |
«Центр управления ЦВОЛТ» для компьютеров типа IBM PC позволяет на Вашем и удаленном конце: сконфигурировать сеть (получить все необходимые отчеты для установки заворотов в транзитных пунктах в соответствии с заданной конфигурацией сети); получить за заданный период времени отчет о состоянии сети, обо всех авариях и случаях превышения заданного пользователем коэффициента ошибок по групповому потоку и трактам Е1; найти и локализовать источник аварии; заблокировать или разблокировать любой тракт; установить заворот по любому тракту; просмотреть количество ошибок по трактам; протестировать любой тракт и оборудование, подключенное к нему, а также линию связи; протестировать групповой оптический тракт; посмотреть количество ошибок по оптическому кабелю; задать условия срабатывания аварийной сигнализации и др. |
Напряжение питания |
От – 36 В до – 72 В. Возможно питание через внешние преобразователи напряжения от переменного напряжения 220 В, 50 Гц или от постоянного напряжения – 24 В |
Потребляемая мощность полукомплекта |
Не более 8 Вт |
Габаритные размеры полукомплекта, мм |
220 234 21 |
Возможность монтажа |
В состав аппаратуры входят 3 типа корпусов, которые позволяет установить разное количество полукомплектов, от 2 до 16, в зависимости от типа корпуса: - в открытую стойку 19-ти дюймового конструктива; - в шкаф 19-ти дюймового конструктива; - на стол |
