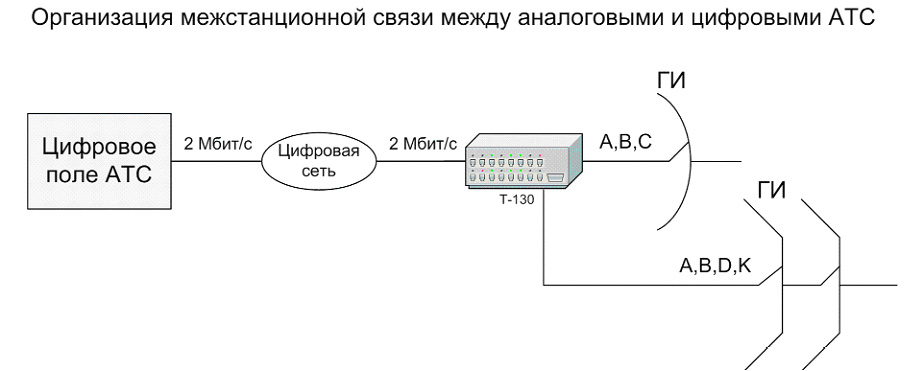

Примеры использования.

Продолжение приложения Б

Основные модули.

Название:

Назначение:

ВИП

Вторичный источник питания.

Входное напряжение: 220 В+/-20% АС, или –(38-72)В DC, или –(19-29)В DC

Входные напряжения: +/- 5В, +/- 12В, - 60В

ЦПМ.01

Центральный процессорный модуль терминального мультиплексора с одним портом Е1 G.703, G.704, G.706 (30/31 каналов ОЦК 64кбит/с)

ЦПМ.03

Центральный процессорный модуль терминального мультиплексора ввода-вывода с двумя портами Е1 G.703, G.704, G.706 (60/61 каналов ОЦК 64кбит/с)

ВСУ

3/4 проводное городское или междугородное согласующее устройство входящего окончания (АТСШ и АТСК); 6 проводное городское согласующее устройство входящего окончания (АТСК) и 7 проводное городское или междугородное согласующее устройство входящего окончания (АТСК) для соединения с групповым искателем АТСК 100/2000 без использования РСЛ и регистров

ИСУ

3/4 проводное согласующее устройство исходящего окончания (АТСШ и АТСК)

ССУ

2 проводное согласующее устройство станционного окончания, в том числе с уплотнением каналов

АСУ

2 проводное согласующее устройство абонентского окончания, в том числе с уплотнением каналов

КИН

конвертер интерфейса V.35, конвертер интерфейса RS-232

ЕСУ

2/4 проводное согласующее устройство ТЧ канала с сигнализацией E&M и 2/4 проводное согласующее устройство ТЧ канала без сигнализации с уплотнением речевых сигналов

УПС

согласующее устройство первичного стыка 64 кбит/с по G.703.1

СДЕ

Мост Ethernet 10 Base-T

КСИ.01

Конвертер протоколов сигнализации (Версии ПО 1.0 и 1.1)

КСИ.02

Конвертер протоколов сигнализации с поддержкой ISDN PRI - DSS1/EDSS1 (Версия ПО 1.1)


Сервисное оборудование.

Название

Назначение

УСО

устройство для подключения мультиплексора к шине УСО и к компьютеру

СВУ

супервизорное устройство

ТРС

транспарант рядовой сигнализации

Параметры канальных интерфейсов ВСУ, ИСУ

Количество каналов на плате

2 или 5

Вх/вых. сопротивление

600 Ом

Входные уровни

от -16 дБ до +4 дБ

Выходные уровни

от -13 дБ до +7 дБ

Остаточное затухание в канале

от 0 до -7 дБ

Неравномерность АЧХ в диапазоне 300 Гц ÷ 3400 Гц

от -0,8 дБ до +0,5 дБ

Продолжение приложения Б

Набор номера

батарейными импульсами (или частотным кодом 2 из 6)

Параметры канальных интерфейсов ССУ, АСУ

Количество каналов на плате

2, 5 или 8 (с компрессией)

Вх/вых. сопротивление

600 Ом

Напряжение вызывного генератора

90 В

Ток питания микрофона

до 20 мА

Скорость импульсного набора

7÷13 имп/с

Параметры канального интерфейса V.35

Количество каналов на плате

2

Электрические параметры цепей, их состав и протоколы обмена

в соответствии с Рек. МСЭ-Т G.797, V.28, V.35

Управление

ручное и программное от центрального процессора

Синхронизация

Внешняя и внутренняя

Скорость обмена

2n х 64 кбит/с ÷ 1984 кбит /с

Параметры канального интерфейса RS-232

Электрические параметры цепей, их состав

и протоколы обмена

V.24/RS-232 на 9-контактный разъем

Управление

программное от центрального процессора

Синхронизация

внутренняя

Скорость обмена

1200, 2400, 4800, 9600, 19200, 38400, 57600 бит/с

Параметры канального интерфейса E&M

Количество телефонных каналов на плате

3/6 с сигнализацией E&M или 8 с компрессией без сигнализации

Входное и выходное сопротивления

600 Ом

В режиме четырехпроводного окончания

номинальный уровень на входе

номинальный уровень на выходе

-13 дБ

+4 дБ

-3,5 дБ

-3,5 дБ

В режиме двухпроводного окончания

номинальный уровень на входе

номинальный уровень на выходе

0 дБ

-7 дБ

Неравномерность АЧХ относительно номинального выходного уровня для цифро-аналогового или аналогово-цифрового режима

-0,9 дБ ÷ +0,5 дБ

Шум в незанятом канале при НЧ входе, нагруженном на 600 Ом

-67 дБ

Продолжение приложения Б

Параметры сигнального канала

количество сигнальных каналов для каждого телефонного канала

параметры сигнала на входе

параметры сигнала на выходе

возможность подключения индуктивной нагрузки

искажение длительности передаваемых импульсов

2

0 или обрыв

номинальный ток 100 мА, номинальное напряжение <=100 В

есть

<=2,5 мс

Технические характеристики.

Общие параметры системы

Число аналоговых каналов

до 60 (до 240 с компрессией) (кодирование речи - в соответствии с Рек. МСЭ-Т G.711 или G.726)

Число цифровых каналов с интерфейсами V.35; ЕО (G.703.4); RS-232

до 62

Электропитание (по выбору)

220 В ± 20 %, 50 Гц ± 5 %; АС –(38 -72) В DC; -(19 – 29) B DC

Резервирование внутреннего ВИП (опция)

Двойное, нагруженное

Цифровой интерфейс G.703 2 Мбит/с

код передачи

сопротивление линии

синхронизация

допустимые потери на частоте 1,024 МГц

(без дополнительных линейных интерфейсов)

HDB-3 / AMI (в соответствии с Рек. МСЭ-Т G.703)

120 Ом

внутренняя, внешняя, от принимаемого потока

0÷6 дБ (ЦПМ.01)

0÷4 дБ (ЦПМ.03)

ЦПМ.03

Центральный процессорный модуль мультиплексора ввода-вывода с двумя портами Е1.G.703, G.704, G. 706 (60/62 каналов ОЦК кбит/с)

Сигнализация для аналоговых абонентов

по 16 КИ (G.704)

Джиттер

в соответствии с Рек. МСЭ-Т G.732, G. 736, G.823

Диапазон рабочих температур

от +5оС до +50оС

Режим работы

Круглосуточный (относительная влажность до 85% при температуре +30оС)

Внешнее управление

от IBM PC компьютера (с минимальной конфигурацией 486 DX 66/4 Мбайт ОЗУ), по RS-232/9,6 кбит/с, через сетевое оборудование (модем, цифровой канал, маршрутизатор и т.д.)

Потребляемая мощность

30÷150 Вт (в зависимости от состояния каналов)

Продолжение приложения Б
