4.2 Визначення необхідної кількості транспортних
засобів
При виборі пунктів доставки основних матеріалів (труб), бітумної мастики, бітуму, полімерної стрічки необхідно керуватися наступним: залізничні станції або пристані повинні знаходитися на мінімальній відстані від траси трубопроводу; на станції повинні бути тупікові колії; на річкових пристанях, або в морських портах повинні бути площадки для складування матеріалів; усі розвантажувальні і складські площадки повинні мати під’їзні автодороги.
Вибравши пункти поступлення матеріалів, встановлюють границі ділянок траси, які будуть обслуговуватися визначеними пунктами.
Для визначення границь ділянок траси можна користуватись двома методами – аналітичним або граничним. Використовуючи ці методи, знаходять мінімальну середню дальність возки матеріалів. Вихідними даними для обох методів є віддаль від пунктів поступлення матеріалів до траси за прийнятою схемою доріг, а також віддаль між точками виходу цих доріг на трасу по її довжині. При визначенні аналітичним методом найкоротшої віддалі від пунктів поступлення A, В, С і D труб і матеріалів до траси трубопроводу, розглянемо схему (рис. 4.2).

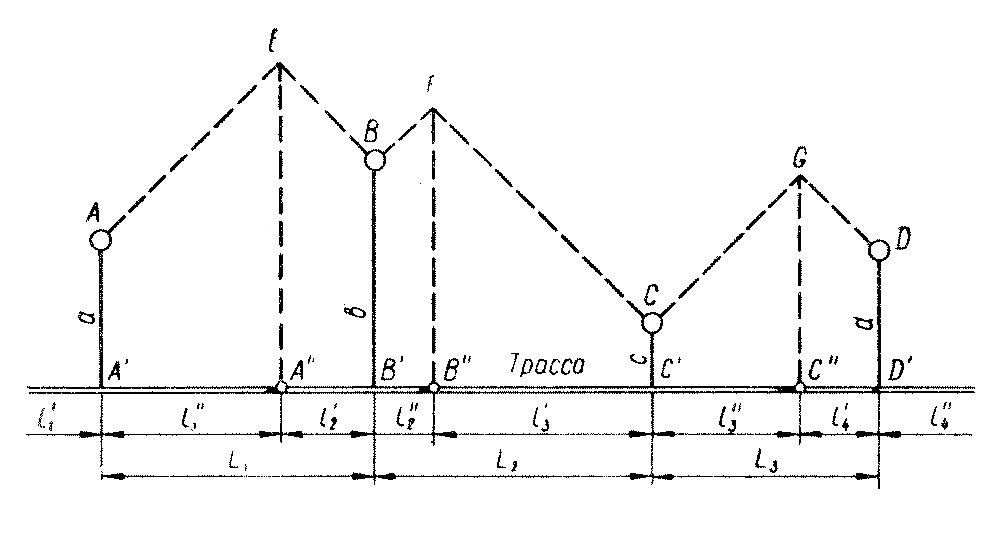

Рисунок 4.2 – Схема ділянок траси, які обслуговуються пунктами поступлення матеріалів
Ці віддалі відповідають відрізкам a, в, с і d. Віддалі по трасі між точками виходу на неї доріг від пунктів A, В, С і D відповідають значенням L1, L2, L3.
a, в, с і d можна визначити в натурі по спідометру автомашини, або по картах (масштаб 1:25000 або 1:50000), а потім по схемі відкласти на перпендикулярах, поставлених із точок виходу доріг на трасу A/, В/, С/ і D/ в масштабі, що дорівнює масштабу траси.
Границі ділянок обслуговування визначають для кожного із двох суміжних пунктів . Для ділянки траси трубопроводу A/ – В/ раціональна границя обслуговування А// визначається за формулою
.
(4.5)
Аналогічно визначають границі ділянок обслуговування послідовно по всій трасі.
Графічний метод визначення раціональних границь ділянок обслуговування траси полягає у знаходженні точок перетину прямих АЕ і ВЕ, ВF і CF і т.д., які проходять через точки А, В, С і D під кутом 45° до осі трубопроводу. Проекції точок перетину вказаних прямих на горизонтальну лінію, що відповідає трасі трубопроводу (A/ – D/), дають границі A/, В/, С/ і D/.
При виборі раціональної транспортної схеми визначають середньозважену дальність возки труб і матеріалів, яка є часткою від ділення суми лінійних моментів возки на загальну довжину траси.
,
(4.6)
де
–
середньозважена дальність возки, км;
–
–
лінійні моменти возки;
–
сума лінійних моментів возки, км2;
–
загальна (проектна) довжина траси
трубопроводу, км.
,
(4.7)
.
(4.8)
Потреба у транспортних засобах визначається окремо для перевезення вантажів від пункту їх поступлення до місць базування виробничих підрозділів та внутрішніх перевезень, тобто перевезень від трубозварювальних баз і баз по приготуванню бітумної мастики до місць виконання робіт. Кількість транспортних засобів розраховується за формулою:
,
(4.9)
де
–
необхідна кількість транспортних
одиниць, шт;
–
об’єм вантажоперевезень, т;
–
коефіцієнт нерівномірності подачі
транспорту (
);
–
тривалість вантажоперевезень, доби;
–
середня виробка транспортної одиниці,
т.
км/д;
–коефіцієнт
нерівномірності використання транспорту
за часом (
).
Час одного повного рейсу (туди і назад) можна визначити за формулою:
,
(4.10)
де
–
довжина шляху завантаженого трубовоза
від місця розвантаження;
–
довжина холостого пробігу;
і
–
середня швидкість завантаженого і
порожнього трубовоза, відповідно;
і
–
час навантаження і розвантаження,
відповідно;
–
коефіцієнт простого, рівний
.
Якщо на добу транспортні роботи виконуються годин, то число рейсів, що може зробити один трубовоз, буде дорівнювати:
,
(4.11)
а загальне число рейсів, необхідних для перевезення середнього числа труб, що поступало за добу буде
,
(4.12)
де
–
середнє число труб, що поступають за
добу на залізничну станцію;
–
число труб, що перевозить трубовоз за
один рейс.
Тоді число трубопроводів, необхідних для вивезення всіх труб що поступають, буде
.
(4.13)
У загальному вигляді необхідне число транспортних засобів для обслуговування спорудження трубопроводу визначають за формулою
,
(4.14)
де
–
середньозважена дальність возки;
–
загальне
число труб, необхідних для спорудження
трубопроводу;
–
швидкість руху завантаженого транспортного
засобу;
–
швидкість руху розвантаженого
транспортного засобу;
і
–
час
навантаження та розвантаження
транспортного засобу, відповідно;
– вантажопідйомність транспортного
засобу;
–
коефіцієнт використання робочого часу
(
–
літо;
–
зима);
–загальний
час роботи транспортних засобів (
робочих днів);
–
час роботи машин на добу,
=12
год.
