Условие трансляции.
Ψ(r+an)=ei(k, an)Ψ(r)
Т.е. при смещении электрона на вектор решетки an изменяется фаза. Но фаза не имеет значения при определении физических параметров.
Например: вероятность нахождения электрона в элементе объема dτ около точки r:
W(r)=|Ψ(r)|²dτ ,
при этом U(r)=W(r+an)
Докажем условие трансляции волновой функции.
Запишем r на r+an
Ψ(r+ an)=U(r+ an)ei(k, r+ an)
U(r+ an)=U(r) –автоматически
ei(k, r+ an)= ei(k, an)*e (k,r)
и т.о. Ψ(r+ an)= ei(k, an)*Uk(r)ei(k,r)= ei(k, an)*Ψ(r)
Т.о. электроны свободно перемещаются в кристалле не рассеиваясь, т.е. их движение аналогично движению свободных электронов.
Приближение сильносвязанных электронов (псэ)
- метод линейной комбинации атомных орбиталей (ЛКАО) – метод решения одноэлектронного уравнения Шредингера для электронов в диэлектриках и полупроводниках где валентные электроны сильно связаны с атомными составами (ионами)
В ПСЭ считают, что кристаллы образуют из изолированных атомов в 2 стадии:
- сначала образуют решетку из атомов с расстоянием между атомами d>a (a- const решетки определенной симметрии)
- затем образованную решетку однородно сжимают и доводят d до значения равному a – образуют кристалл нужной симметрии и параметров.
Энергетические состояния электронов атомов – Ea определены из уравнения Шредингера для атомов:
ĤaΨa(r-an)=EaΨa(r-an)
[-ћ²/2m▼²+U(r-an)]Ψa(r-an)=EaΨa(r-an)
U(r-an) – потенциальная энергия электрона для атома с координатой an
r – расстояние электрона до соответственного атома.
Ψa(r-an) – атомная волновая функция (атомная орбиталь) быстро опадающая при удалении электрона от ядра (экспоненциально с расстоянием)
Блоховская волновая функция в псэ.
При образовании кристалла уровня Ea будут вырождены (одинаковы для всех атомов) поэтому волновую функцию электрона, отличную от 0 во всем кристалле, образуют из линейной комбинации атомных волновых функций Ψa (из теории возмущения для вырожденных состояний)
Ψ(r)=∑CnΨa(r-an) ,где Cn=ei(k,an)
Т.е. однородная волновая функция в ПСЭ имеет вид: Ψ(r)=∑ ei(k,an)*Ψn(r-an)
Найдем с её помощью разрешенные состояния E(k) в кристалле.
Решение уравнения Шредингера в псэ.
E(k) определим как среднее значение квантово-механической величины: <E>=(∫Ψ*ĤΨdτ)/(∫Ψ*Ψdτ) интегрирование ведется по основной области кристалла.
<E>=(∫Ψ*[-ћ²/2m+U(r)]Ψdτ)/(∫Ψ*Ψdτ)
Ψ*(r)=∑ ei(k,an)* Ψ(r-am)
am –вектор решетки.
Закон дисперсии e(k) в методах псэ.
E(k) –энергия электрона в разрешенном k –состоянии в энергетической зоне кристалла.
E(k)=<E>=(∫Ψ*[-ћ²/2m+U(r)]Ψdτ)/∫Ψ*Ψdr
Ψ(r)=∑ei(k,an)*Ψa(r-an)
Ψ*(r)=∑ e-i(k,am)*Ψa(r-am) – комплексная сопряженная волновая функция. n≠m
Найдем HΨ=[-ћ²/2m▼²+U(r)]∑ ei(k,an)*Ψa(r-an)
-ћ²/2m▼²Ψa(r-an) – определим из уравнения Шредингера для атома:
ĤaΨa(r-an)= -ћ²/2m▼²Ψa(r-an)+Ua(r-an)Ψa(r-an)=EaΨa(r-an)
-ћ²/2m▼²Ψa(r-an)=[Ea-Ua(r-an)] Ψa(r-an)
E(k)=(∫∑m e-i(k,am)*Ψa*(r-am){Ea+(Ur)-Ua(r-an)}∑n e-i(k,an)*Ψa(r-an)dτ)/(∑n,m ei(k,an-am)∫Ψa*(r-an)Ψa(r-an)dτ)
E(k)=[(Ea(∑n,m ei(k,an-am)∫ Ψa*(r-an)Ψa(r-an)dτ)/(∑n,m ei(k,an-am)∫ Ψa*(r-am)Ψa(r-an)dτ)]+
(∑n,m ei(k,an-am)∫Ψa*(r-an)[U(r)-U(r-an)]Ψ(r-an)dτ)/(∑n,m ei(k,an-am)∫Ψa*(r-am) Ψa(r-an)dτ)
Суммы ∑n,m зависят от n и m не по отдельности, а от разности, поэтому можно положить m=0
Обозначим (r-an) через Pn
E(k)=Ea+[(∑n ei(k,an)*∫ Ψa*(r)[U®-Ua(Pn)] Ψa(Pn)dτ)/((∑n ei(k,an)*∫ Ψa*(r) Ψa*(Pn)dτ)]
Рассмотрим 2 случая , соответственных методу образования кристалла в методе ПСЭ.
1-й Этап образования кристалла: из изолированных атомов с энергией Ea создали решетку нужной симметрии, но с расстояниями между атомами d>a (постоянная решетки кристалла)
В этом случае волновые функции соседних атомов (ближайшего окружения) не перекрываются с волновой функцией выбранного узла (например n=0 – нулевой узел)
∫Ψ*(к)Ψ(r)dτ=0 n≠0
1 n=0
Для нулевого узла второй член в выражении E(k) будет равен
∫Ψ*(r)[U(r)-Ua(r)] Ψ(r)dτ=-c интеграл отрицательный т.к. U(r)-Ua(r)<0
U(r)- кристаллический потенциал - - -
Ua(r) – атомный потенциал ─
Смысл величины с: есть усредненная энергия электрона рассматриваемого узла (n=0) в поле остальных узлов U(r) за вычетом энергии в данном узле Ua(r)
На величину с понижается каждый уровень в решетке с d>a

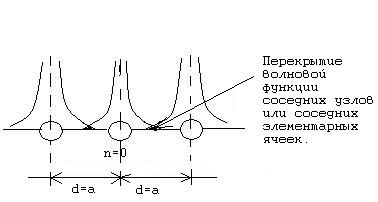

При образовании решётки с параметрами d=a атомные волновые функции соседних атомов к нулевому узлу (n=0)- атома 1-ой координационной группы перекрываются (слабо) в полупроводнике и диэлектрике ,благодаря чему, возникает обменное взаимодействие между атомами – электрон туннелирует от атома к атому и принадлежит уже кристаллу в целом.
В результате :вырождение уровней Ea снимается → дискретные уровни Ea – расщепляются в разрешенную зону энергии шириной ΔE
Ширина ΔE определяется величиной обменной энергии:
Обозначим ano – координаты атомов ближайших к нулевому (n=0)
