Ёмкость p-n – перехода
p-n – образует плоский конденсатор пластины –более низкоомные р и n области, прилегающие к границам p-n- перехода, диэлектрик - обеднённый слой.
S-площадь p-n – перехода
•прямое напряжение: U>0 d↑ C↓ повышение U
•обратное: U<0 d↓ C↑
Вольт-фарадная характеристика p-n – перехода (ВФХ)
Зависимость
Из ВФХ определяем Uк
Вольт-фарадный метод определения концентрацией примеси.
Из измерения ёмкости p-n – перехода можно определить концентрацию примеси
Перенос заряда в p-n –переходе
Прямое смещение- источника напряжена n-область источник напряжения на р- области
Зонная модель p-n- перехода
-уменьшает контактную разность потенциалов, барьер p-n – перехода уменьшается на величину qU –термодинамическое равновесие нарушается следовательно происходит инжекция электронов в р – область, дырок в n- область, через p-n – течёт прямой электрический ток, образованный основными носителями.
Обратное смещение - на n – область; на p-область
-внешнее электрическое поле совпадает по направлению с внутренним полем p-n – перехода.

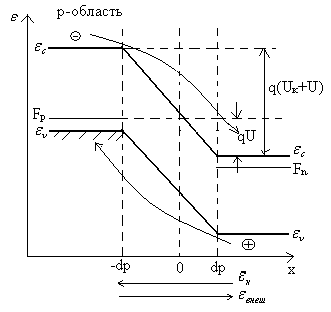

Зонная модель p-n – перехода
Потенциальный барьер p-n – перехода увеличивается на qU –происходит перенос не основных носителей через p-n – переход:
• дырок из n – области в p - область
• электронов из p – области в n – область
Возникает обратный ток, образованный не основными носителями.
Плотность прямого и обратного тока зависит от приложенного напряжения
j=js( ) U>0 – прямое смещение; U<0 – обратное
js- ток насыщения (имеет диффузионную природу )
js=q( )
Ln , Lp – диффузионная длина Dn, Dp- коэффициент диффузии np , pn – концентрация не основных носителей в р и n – областей p-n – перехода соответственно
При прямых смещениях n>>кт/q барьер p-n – перехода уменьшается (снимается) и прямой ток линейно зависит от U
При обратном смещении U>кт/q обратный ток достаёт насыщения: jобр=js и в дальнейшем может произойти резкое возрастание jобр – возникает при высоких обратных напряжениях.
При высоких обратных напряжениях возникает разное возрастание обратного тока (jобр>>Js) – явление пробоя p-n - перехода может быть обратимым и необратимым.
Омический контакт
М-П (n- тип), Фм<Фп
Зонные модели М и П до контакта
Зонная модель омического контакта
Так как Фм>Фn , то при контакте электроны из М перейдут в П, а на границе контакта возникает в объёме П – слой, обогащённый основным носителем; сопротивление этого слоя Rконт меньше сопротивления объёма П.
Происходит искривление зон П – вниз. Внешнее напряжение будет падать на объёме П (Rn>>Rк), поэтому так через контакт будет – линейная функция от U (как для омического сопротивления)
Гетеропереходы (гп)
- контакты П с разными запрещёнными зонами.
Различают классические гетеропереходы (квантово-размерные структуры)
Классические ГП - полупроводники, структуры на трёх мерном электроне, газе;
Нано ГП – на низкомерном электроне, газе.
Классический анизотипный переход
- контакт широкозонного полупроводника n –типа (∆ dn) с полупроводником p –типа (∆ dp<∆ dn)
n и p – полупроводник до контакта
∆ +∆ = - ∆ = - ∆ =( - )=∆

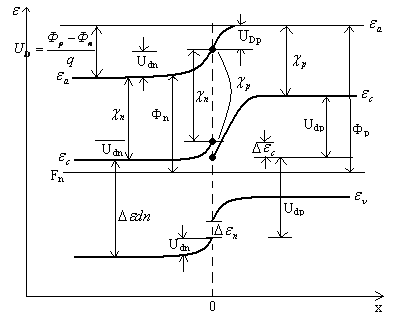

ГП в равновесии (U=0)
При контакте – в результате обмена носителями → Fn = Fp и происходит искривление зон:
в n-типе: вверх
в p-типе: вниз.
В зоне проводимости структуры возникает разрыв, равный ∆Ec – барьер для электронов,
а в валентной зоне – разрыв - ∆Ev – барьер для дырок.
В состоянии равновесия ток равен нулю через переход, между n- и p- области полупроводников возникает диффузионная потенциал:
, где ε – диэлектрическая проницаемость , Nd и Nа – концентрация доноров в n – полупроводника и акцепторов в p – полупроводника.
Отличия p-n гетероперехода.
потенциальные барьеры для электронов и дырок – различные.
При прямом смещении – возникает явление односторонней инжекции электронов в p-обл., инжекции дырок – не происходит, т.к. барьер для дырок значительно больше , чем для электронов – это улучшает характеристики приборов.
Прямое смещение
«-» -на n-обл. «+» - на p-обл.
