Вах выпрямляющего контакта м/п (n-типа)

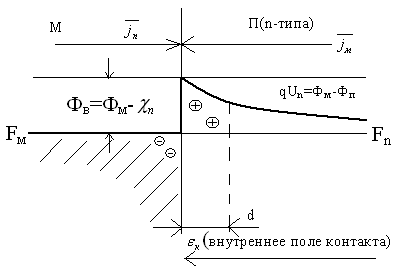

Зонная модель контакта в равновесии (внешнее напряжение U=0)
В результате обмена электрополями м/у М и П из П в М течёт ток , а из М в П→ток
= - , jn=jм=j0 -при равновесии потоков электронов (Fм=Fn) токи равны
• Прямая ветвь ВАХ - зависимость прямого тока через контакт jпр от внешнего напряжения – U
Полезность прямого смещения:
но П (n-типа) ) внешнее U падает на обедненное П,
но М ) сопротивление которого Rк<R объёма полупроводника
Зонная модель контакта при прямом смещении
Равновесие нарушается, уровень Fn может выше Fм на величину qUа –энергии электрона во внешнем поле
Барьер дна электронов из П в М уменьшается- ток jn возрастает (jn>j0), а так =jм – не уменьшается- внешнее U не влияет на высоту барьера Фв
Плотность прямого тока:
jпр=jn-j0=j0 -j0=j0( -1)
jпр=j0( -1) -прямая ветвь ВАХ ток ↑ с U и зависит от Т
Обратная ветвь ВАХ jобр=f(Uобр)

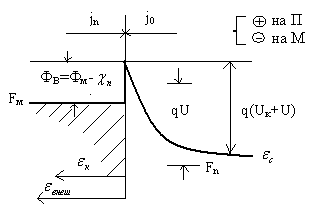

Зонная модель контакта при обратном смещении
Полярность обратного смещения
Барьер для электронов, выходящих из П в М возрастает на величину qU ток из П в М-jn уменьшается, а ток j0-не измениться.
Обратный ток: jобр=jn-jм=j0 -j0
Обратная ветвь ВАХ jобр=j0( -1)
Ток при малых U~ , а при больших jобр=j0 – ток насыщения контакта.
Вах выпрямляющего контакта
При больших прямых смещениях барьер исчезает и контакт становится невыпрямляющим- омическим с линейным ВАХ.
При больших обратных напряжениях (U<0) наступает резкое возрастание тока- пробой контакт- вплоть до разрушения
Реальная ВАХ: j=j0( -1)
U>0- прямой ток
U<0 – обратный
U>(1-2) – возникает из-за туннельных токов (электроны проходят через барьер, а не над барьером) и рекомбинации электронов в области ОЗ
7.2. Электронно-дырочный переход. Явления инжекции и экстракции. Теория выпрямления электронно-дырочного перехода, емкость р-n перехода. Биполярные приборы микроэлектроники с р-n переходами. Гетеропереходы. Типы гетеропереходов. Построение энергетической диаграммы гетероперехода. Электрические свойства гетеропереходов. Основные гетеропереходные пары. Приборы с гетеропереходами. Сверхрешетки. Приборы на сверхрешетках. Варизонные структуры и область их применения.
p-n-переход
- структура полупроводника, состояние из контактирующих n и p областей кристалла
Резкий эксцентричный p-n-переход (NA>Nd)
Х=0 – металлургическая граница
При контакте n и p- областей происходит обмен носителями: электроны переходят в р – область, дырки в n – область. Возникает объёмный заряд в n – области; в p – области.
Распределение концентрации в p-n- перехода
nn , pp – концентрация основных носителей заряда
np , pn – концентрация не основных носителей заряда
dn и dp – толщина и объёмных зарядов в n и p- областей.
ТООЗ d=dn+dp – область сильного изменения концентрации носителей – есть физический p-n- переход.
Зонная модель p-n перехода в равновесие
Uк-контактная разность потенциалов
ионы доноров; ионы акцепторов; электроны; дырки
Контактная разность потенциалов
Uк возникает в результате диффузионного перераспределения электронов и дырок
Uк=? nnpp= nnpp =
ni-собственная концентрация не основных зарядов Uк=
Толщина объединённого слоя (ТООЗ)
Для резкого ассимметричного p-n перехода
