Зонные модели металлов, диэлектриков, полупроводников.
Металлы: к металлам относят вещества, у которых верхняя зона, заполняемая электронами, не полностью заполнена.
Это происходит, если разрешенная зона образуется из атомов энергетического уровня, не заполненного электронами.
У типичных металлов верхняя зона возникает из s – состояния , в котором находится 1 электрон.
В кристалле s- зона содержит 2N – состояний, поэтому s – зона будет заполнена на ½.
2.2 Методы расчета электронных энергетических состояний в твердых телах. Приближения свободных и сильносвязанных электронов. Энергетическая диаграмма металлов.

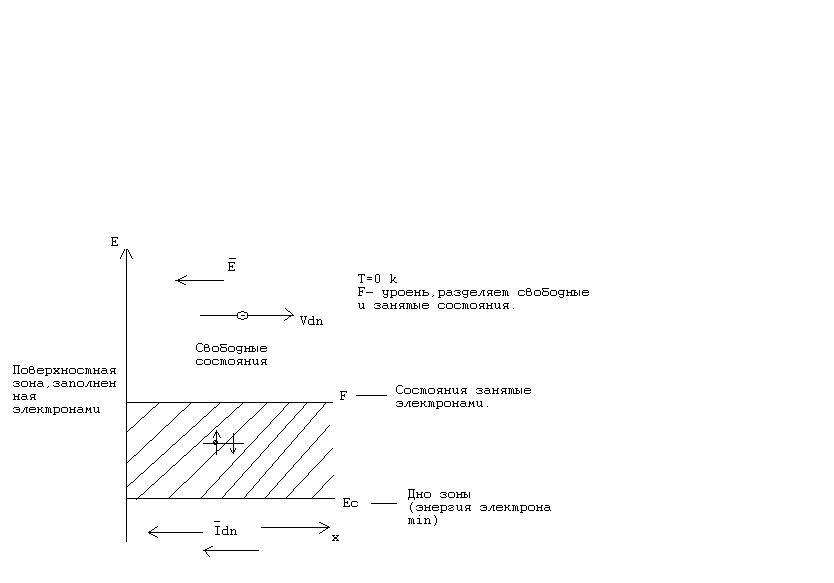

F- уровень Ферми – электроны имеют на уровне F –максимальную энергию при T=0° к (энергия Ферми).
Верхняя зона-зона проводимости.
При наложении электрического поля на M электроны беспрепятственно ускоряются и создают электронный электрический ток.
Скорость направленного движения е – скорость дрейфа – Vdn
ζ dn – плотность потока.
Энергетическая диаграмма диэлектриков и п/п.
К диэлектрикам и полупроводникам относят вещества , у которых верхняя заполненная электронами зона – валентная зона - полностью занята электронами.
Пример образования валентной зоны и зоны проводимости представлен на рис.3.
Рис.3. Образование энергетических зон из атомных уровней в алмазе, Ge и Si
ΔEg – ширина запрещенной зоны (интервал по шкале энергии от уровня Ev до Ec зоны проводимости)
Зона проводимости - нижняя из не заполняемых зон электронами.
Диэлектрики и полупроводники отличаются лишь величиной ΔEg (ΔEg(д)> ΔEg(п/п))
При 0°К в отличие от металлов диэлектрики и полупроводники не проводят электрический ток.(изоляторы)
Для перевода диэлектриков(полупроводников) в проводящее состояние необходимо их нагреть и осветить светом с энергией фотона hν>ΔEg:
связанные электроны валентной зоны переходят в свободное состояние зоны проводимости.
В зоне проводимости – появляется электроны проводимости, а в валентной зоне – электронные вакансии – свободные уровни у потолка валентной зоны.
Почти заполненная валентная зона тоже вносит вклад в проводимость диэлектриков и полупроводников.
Рис. 4. Структура энергетических уровней в изолированном атоме кремния, а также схематическая структура энергетических зон, возникающих при сближении этих атомов и образовании монокристаллического кремния
Полуметаллы – класс веществ, промежуточных между металлами и полупроводниками (плохие металлы с маленькой концентрацией электронов)
Они образуются при наложении зоны проводимости на валентную зону.
проводимое условие- число занятых вакансий в ЗП равно числу состояний свободных
электронов в валентной зоне
Фотонные кристаллы – искусственные кристаллы (в природе их нет) с периодом (d) больше длины волны света (λ) – d>λ (в электронных кристаллах d<λ) – сверх решётки.
Для них вводят понятие фотонной запрещенной зоны – фотоны с энергией равной ΔEg не могут распространяться в кристалле.
Сверх решётки I и II рода- металлы (I) или сплавы (II) , у которых сопротивление электрическому току падает до 0 при некоторой критической температуре, явление сверхпроводимости (наблюдают при низких Т)
Фуллерены – сильно пористые структуры (атомы образуют жесткий каркас, остальное пустота)
