Функция распределения дырок по уровням акцепторов
- вероятность нахождения акцепторов в нейтральном состоянии A0(A-h+)
для акцептора g = 2, EA – основной уровень.
Вероятность нахождения акцепторов в ионизированном состоянии:
(или вероятность нахождения электронов уровня EA – (А-) состояние акцептора)
А0(A-h+) = A- + h+ - ионизация акцептора, возникает дырка в валентной зоне или это адекватно переходу электрона из валентной зоны на уровень EA.
4.4 Плотность квантовых состояний в квантово-размерных структурах с квантовыми ямами, квантовыми нитями и квантовыми точками. Концентрация нейтральных и ионизированных доноров и акцепторов
Концентрация нейтральных доноров
Nd - концентрация доноров
Концентрация ионизированных доноров
Концентрация нейтральных акцепторов
NA0 = fA NA
NA – концентрация акцепторов
Концентрация ионизированных акцепторов
NA- = fA- NA
Уровень Ферми и концентрация электронов в невырожденных некомпенсированных полупроводниках n-типа
Выделим области низких температур, где происходит ионизация мелких доноров и высоких температур, где происходит ионизация для атомов основного вещества, так как энергия ионизации доноров Ed (ширина запрещенной зоны полупроводника).
Низкая Т (область примесной проводимости)
Определить F и n.
Из анализа электронных процессов следует, что:
n = Nd+ или n = Pd
Pd – концентрация дырок на уровне Ed
- уравнение электрической нейтральности.
Опредилим F:
Введем:
Решение уравнения:
Значение X(F) зависит от члена ,который может быть >> 1 или << 1.
- для
,
- для
Откуда

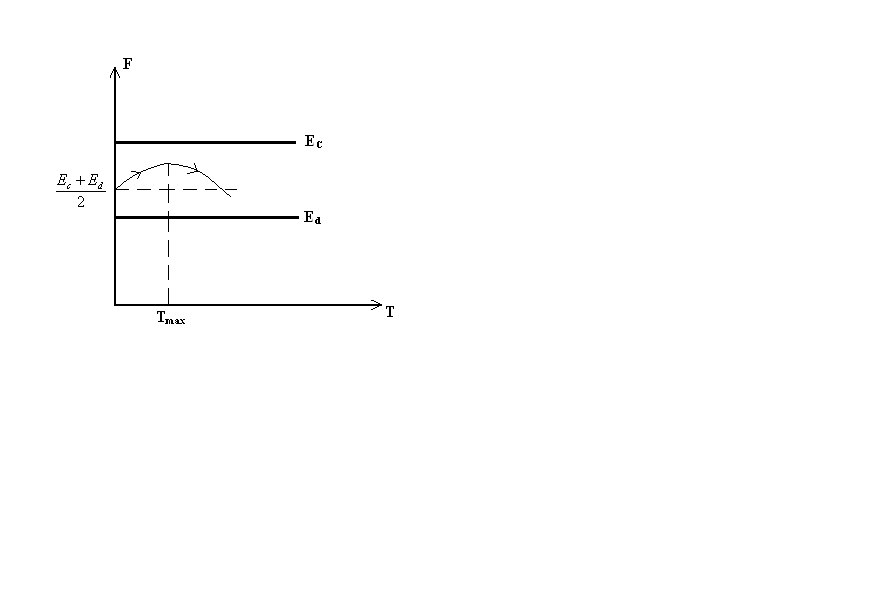

При T=0 К уровень Ферми лежит между уровнем ЕС и Еd и с повышением температуры уровень F будет подниматься к уровню ЕС, проходить через максимум при Т = Тmax и затем опускаться.
Это связано с тем, что 2NC становится больше Nd с ростом температуры.
Концентрация электронов:
- концентрация зависит по экспоненте от температуры
- угловой коэффициент
Зависимость определяется энергией ионизации донора -
- n и F для
С ростом температуры и
разложение в ряд
(**) – уровень F удаляется от EC и пересекает уровень Ed в сторону Ei
Возникает дырка в валентной зоне или это адекватно переходу e из валентной зоны на уровень Ел
Концентрация нейтральных и ионизированных доноров и акцепторов
Концентрация нейтральных доноров:
N0d=ƒdNd= Nd / (1/2e Ed-F/kT+1)
Nd – концентрация доноров
Концентрация ионизированных доноров Nd+ =ƒd+Nd= Nd / (2e F-Ed /kT+1)
Концентрация нейтральных акцепторов NA0=ƒANA NA - концентрация акцепторов
Концентрация ионизированных акцепторов NA-=ƒA-NA
Уровень Ферми и концентрация eab в невырожденном некомпенсированном п/п n-типа
Выделим области низких температур, где происходит ионизация мелких доноров и высоких температур, где происходит ионизация атомов основных веществ, т к энергия ионизации доноров ΔEd<<ΔE (ширина 33 п/п.
Низкая Т (область примесной проводимости)
Определить F и n
Из анализа электрон. прогрессов следует что n = Nd+ или n=Pd
Pd- конц дырок по урав.Ed(урав электр нейтральности)
Определим F
Nc*e(F-Ec)/kT =Nd/ (2e(F-Ed)/kT +1)
Введем х=eF/kT
Nc*x* eEc/kT = Nd/(2xe-Ed/kT+1)
Nc*x* eEc/kT *2xe-Ed/kT + Nc*x* eEc/kT-Nd=0
Решим уравнение:
X=1/4eEd/kT *(√(1+δNd/Nc*eΔEd/kT )-1)=eF/kT
ΔEd=Ec-Ed
Значение x(F) зависит от члена 8Nd/Nc*eΔEd/kT , который может быть >>1 или <<1
Для 8Nd/Nc*eΔEd/kT>>1:
0 K T
Обл прилегающая к 0 К низкие
Nc~T3/2 , kT<ΔEd
Для 8Nd/Nc*eΔEd/kT<<1:
X=1/4eEd/kT√(8Nd/Nc) eΔEd/kT =eF/kT
Откуда : F=(Ec+Ed)/2+(kT/2)ln(Nd/2Nc)
При Т=0 К уровень Ферми м/у уровнями Ес и Ed и с новым Т-ур F будет понижаться к ур Ec проходить через max при T=Tmax и затем опускаться
Это связано с тем что 2Nc становятся больше Nd с ростом Т.
F
(Ec+Ed)/2
Концентрация электронов:
n=Nc*e(F-Ec)/kT=Nc*e [(Ec+Ed)/2+(kT/2)ln(Nd/2Nc)-Ec]/kT
n
Ln n
Error: Reference source not found
|Tg φ| =
ΔEd/2k
– усл коэф
Зависимость ln n
=ƒ (1/T) определяется
энергией ионизации донора - ΔEd
n и F для 8Nd/Nc*eΔEd/kT<<1
С ростом Т еΔEd/kT 1 и Nc>>8Nd
X=1/4 еEd/kT(1+(1/2)*8Nd/Nc*еΔEd/kT+…-1) (разложение в ряд)
X=1/4 еEd/kT4Nd/Nc* еΔEd/kT=Nd/Nc*eEc/kT
eF/kT=Nd/Nc* eEc/kT
F=Ec+kTln(Nd/Nc) уравнение F (удал от Ес и пересекает уровень Ed в сторону Ei.
N=Nc(F-Ec)/kT=Nc*e [Ec+kTln(Nd/Nc)-Ec]/kT
n=Nc*Nd/Nc n=Nd (концентрация электронов равна концентрации примеси)
Т. о. примесь полностью ионизирована:
n=Nd+=Nd – если истощена, т.е. не поставляет еы в зоне проводимости.
В некотором интервале Т, концентрация электронов не будет зависеть от Т, пока не начнется ионизация атомов основного вещества. Этот интервал Т – называется областью истощения примеси.
Высокие Т – начинается переход к обл. собств. проводимости, - возрастает концентрация неосновных носителей дырок.
np=ni2
Концентрация электронов n=p+Nd
n=Nd/2(√[1+4ni2/Nd2]+1) где 4ni2/Nd2 может быть <<1 или >>1
для 4ni2/Nd2 <<1 ; n= 2*Nd/2=Nd
т.е это температуры где 8Nd/Nc*eΔEd/kT<<1 уровень F=Ec+kTln(Nd/Nc)
для 4ni2>>1 ; n=2ni*Nd/(2*Nd)=ni
n=ni – собственная концентрация, т. е. при этом условии полупроводник находится в область собственной проводимости.
Уровень F: Nc*e(F-Ec)kt=(Nc*Nv)1/2e-ΔEg/2kT
Откуда F-Fi=(Ec+Ev)/2+kT/2ln(Nv/Nc), т.е. как в собственном полупроводнике.
Температурная зависимость n и F
F ln n
Ed
Тниж Тверх – нижняя и верхняя границы области истощения
