Уравнение электрической нейтральности для полупроводников и диэлектриков
Для определения n, p необходимо знать положение уравнения Ферми. Его определяют из уравнения электронейтральности полупроводников (диэлектриков).
Смысл уравнения: в любом физически малом объеме полупроводника (диэлектрика) концентрация отрицательно свободных и связанных зарядов = концентрации свободных и связанных зарядов.
Свободные носители - и h+
Связанные: дырки на уровнях донора – концентрация Pd (D+) электроны – акцептора - na (A-).
Собственный полупроводник
Уровень Ферми. Собственная концентрация носителей заряда.

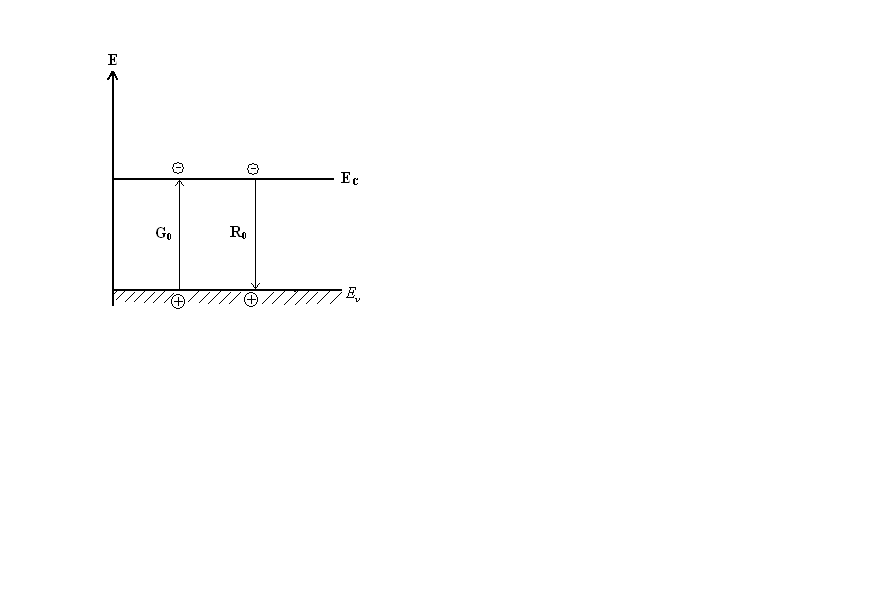

Электронные процессы:
G0 и R0 – скорости процессов.
В равновесии G0 =R0.
Этому состоянию соответствует равенство n = p = ni
ni – собственная концентрация носителей заряда.
G0 – термическая генерация и h+.
Энергия рекомбинирующих частиц( + h+) идет на нагрев кристалла (возбуждение определенных типов колебаний кристаллической решетки).
Определение Fi
Уравнение электронейтральности: n = p
Для невырожденных собственных полупроводников:
Откуда:
или

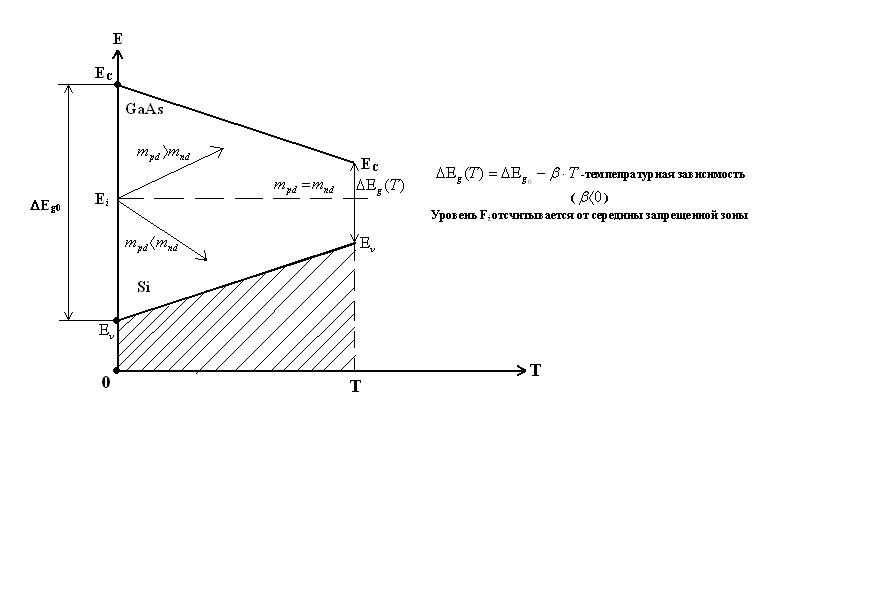

Fi линейно зависит от T.
Собственная концентрация ni
откуда
ni – зависит от Eg, плотности состояний в зонах и температурах:
линейно зависит от .
Угловой коэффициент ( )
Таким образом, по ni (T) можно определить Eg при T = 0 k.
Произведение np в невырожденном полупроводнике
- не зависит от положения уровня Ферми в полупроводнике.
Используется для определения концентрации неосновных носителей заряда по известной концентрации основных носителей заряда.
– Закон действующих масс для полупроводников n-типа.
или – Закон действующих масс для полупроводников p-типа.
4.3 Статистика примесных состояний. Функция распределения электронов и дырок по примесным состояниям. Плотность примесных состояний. Примесные зоны. Влияние температуры и концентрации примеси на концентрацию свободных электронов и дырок.

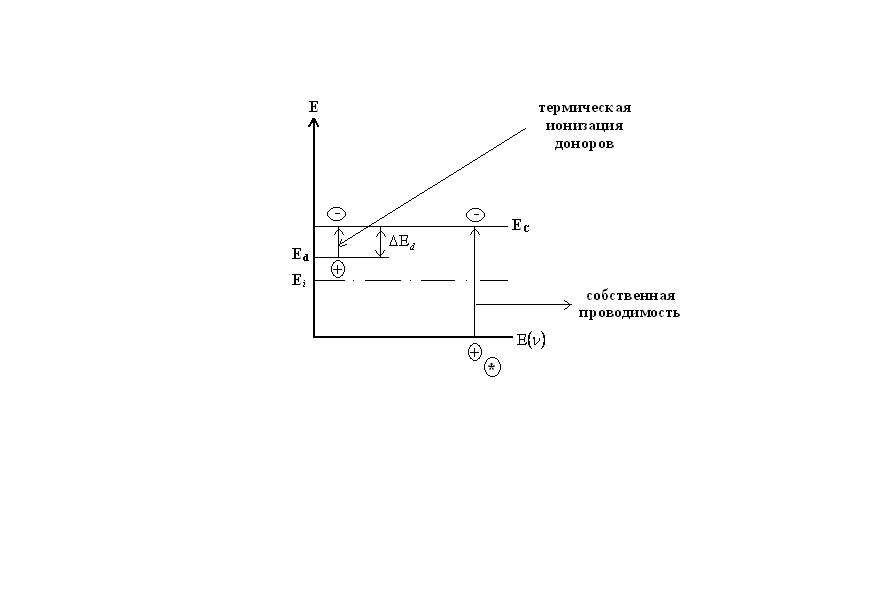

Статистика носителей заряда в легированных полупроводниках
Легирован мелкими донорами.
Концентрация доноров – Nd, энергия ионизации - Ed.
Электронные процессы
При T = 0 k доноры электрически нейтральны и концентрация электронов равна нулю.
При повышении T: доноры ионизуются и концентрация электронов будет равна концентрации ионизованных доноров.
При росте T – все доноры ионизуются и концентрация электронов:
– концентрация доноров
- наступает истощение примеси.
Рассмотренный интервал T – область примесной проводимости.
Дальнейший рост T: в некотором диапазоне T n не будет зависеть от T, пока не начнется процесс ионизации собственных атомов (смотри ).
Функции распределения электронов и дырок по примесным состояниям ft

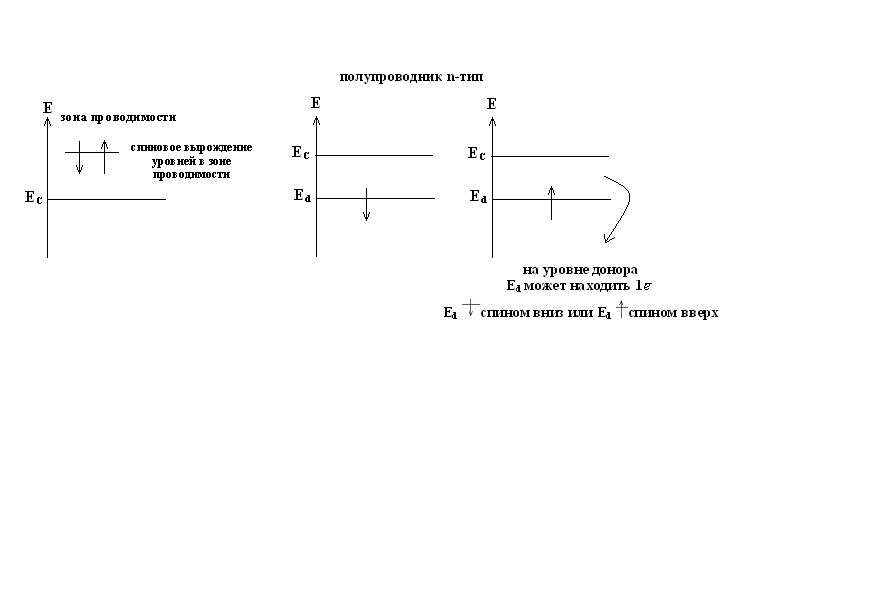

Функция ft должна отличаться от функции fФ-Д (E, T) из-за спинового вырождения состояний в энергетической зоне,
что увеличивает вероятность перехода электрона из зоны проводимости на уровень Ed.
Это учитывает функция ft в виде: ,где
gi – коэффициент, учитывающий спиновое вырождение уровней.
Ei – основной уровень примесного центра.
Функция распределения электронов по уровням доноров:
- определяет вероятность нахождения доноров в нейтральном состоянии D0 (D+ e-)*
Для доноров g = 2
Ed – основной уровень
* или электрона на уровне Ed
При f = Ed fd = 2/3 (выше, чем в зоне проводимости)
Вероятность нахождения донора в ионизованном состоянии:
или дырки на уровне донора.
