Заняття № 11 Планування вантажообігу в залежності від плану виробництва
Необхідна кількість певних і-х видів сировини та матеріалів (вантажів) на рік, т
(11.1)
де - виробнича програма (річний план) по випуску готової продукції, т (задана в таблиця 11.1)
- коефіцієнт витрати, а саме кількість і-го виду сировини або матеріалів на 1 т готової продукції.
Перелік вантажів для перевезення залізничним транспортом і значення коефіцієнтів витрати задані в таблиці 11.2.
Таблиця 11.1 Виробнича програма за випуском готової продукції, тис.т
Варіант |
|
Варіант |
|
Варіант |
|
Варіант |
|
1 |
1000 |
9 |
1050 |
17 |
980 |
25 |
1020 |
2 |
1100 |
10 |
1150 |
18 |
1180 |
26 |
1120 |
3 |
1200 |
11 |
1250 |
19 |
1280 |
27 |
1220 |
4 |
1300 |
12 |
1350 |
20 |
1380 |
28 |
1240 |
5 |
1400 |
13 |
1450 |
21 |
1480 |
29 |
1260 |
6 |
1500 |
14 |
1550 |
22 |
1580 |
30 |
1270 |
7 |
1600 |
15 |
1650 |
23 |
1680 |
31 |
1370 |
8 |
1700 |
16 |
1750 |
24 |
1780 |
32 |
1470 |
Таблиця 11.2 - Перелік перевезених вантажів
Вантаж |
Коефіцієнт витрат |
Звідки надходить |
Куди поступає |
Метал сортовий |
0.65 |
з станції примикання (на платформах) |
Склад 1 |
Тарно-пакувальні вантажі у ящиках |
0.20 |
теж (у критих вагонах пакетами) |
Склад 2 |
Апаратура і прилади в контейнерах, брутто 3т. |
0.15 |
теж (в піввагонах-контейнеровозах) |
Склад 3 |
Готова продукція в ящиках від 3 до 6 т. |
1.0 |
Склад 4 |
Станція примикання (на платформах) |
При розрахунках і-х середніх добових вантажопотоків величину ділять на кількість днів надходжень вантажів за рік:
. (11.2)
Результати розрахунків заносять у відомість вантажообігу по кожному складу (цеху) окремо. Відомість складається у вигляді двох таблиць. В одній таблиці відображається прибуття (таблиця 11.3), у другій - їх відправлення (таблиця 11.4).
Таблиця 11.3 - Відомість вантажообігу (прибуття)
Вантаж |
Звідки прибуває |
Кількість тон |
|
за рік |
середнє за добу |
||
Метал сортовий |
Склад 1 Станція примикання |
877500 |
2404 |
Тарно-пакувальні вантажі |
Склад 2 Станція примикання |
270000 |
740 |
Апаратура і прилади |
Склад 3 Станція примикання |
202500 |
555 |
Усього |
|
1350000 |
3699 |
Таблиця 11.4 - Відомість вантажообігу (відправлення)
Вантаж |
Куди відправляється |
Кількість тон |
|
за рік |
середнє за добу |
||
Готова продукція |
Склад 4 Станція примикання |
1350000 |
3699 |
Усього |
|
1350000 |
3699 |
Для вивчення і аналізу вантажопотоків на основі відомостей вантажообігу складається шахова відомість вантажообігу (таблиця 11.5), а на її основі - діаграма вантажопотоків.
Таблиця 11.5 - Шахова відомість вантажообігу, т /доб .
Відправники |
Одержувачі |
Усього |
|||
Склад 1 |
Склад 2 |
Склад 3 |
Станція примикання |
||
Станція примикання |
2404 |
740 |
555 |
- |
3699 |
Склад 4 |
- |
- |
- |
3699 |
3699 |
Всього |
2404 |
740 |
555 |
3699 |
7398 |
Сума чисел по горизонталі в шаховій відомості означає загальну відправку вантажів з даного пункту. Сума чисел по вертикалі показує загальне прибуття вантажів в даний пункт.
На основі шахової відомості вантажообігу складається діаграма вантажопотоків, при складанні якої необхідно дотримуватись наступних правил:
кожний вид вантажу показувати умовним позначками;
вантажопотоків;
дотримуватись поперечного масштабу величини;
вантажопотоки розміщувати з правої сторони за напрямом їх прямування;
цехи, склади та станції розміщувати аналогічно схемі компоновки генерального плану підприємства.
Схема станції наведена на рис. 11.1.
Рисунок 11.1 – Схеми станцій
Студентам, у яких номер за журналом парний, взяти схему «А», а у яких непарний – схему «Б».

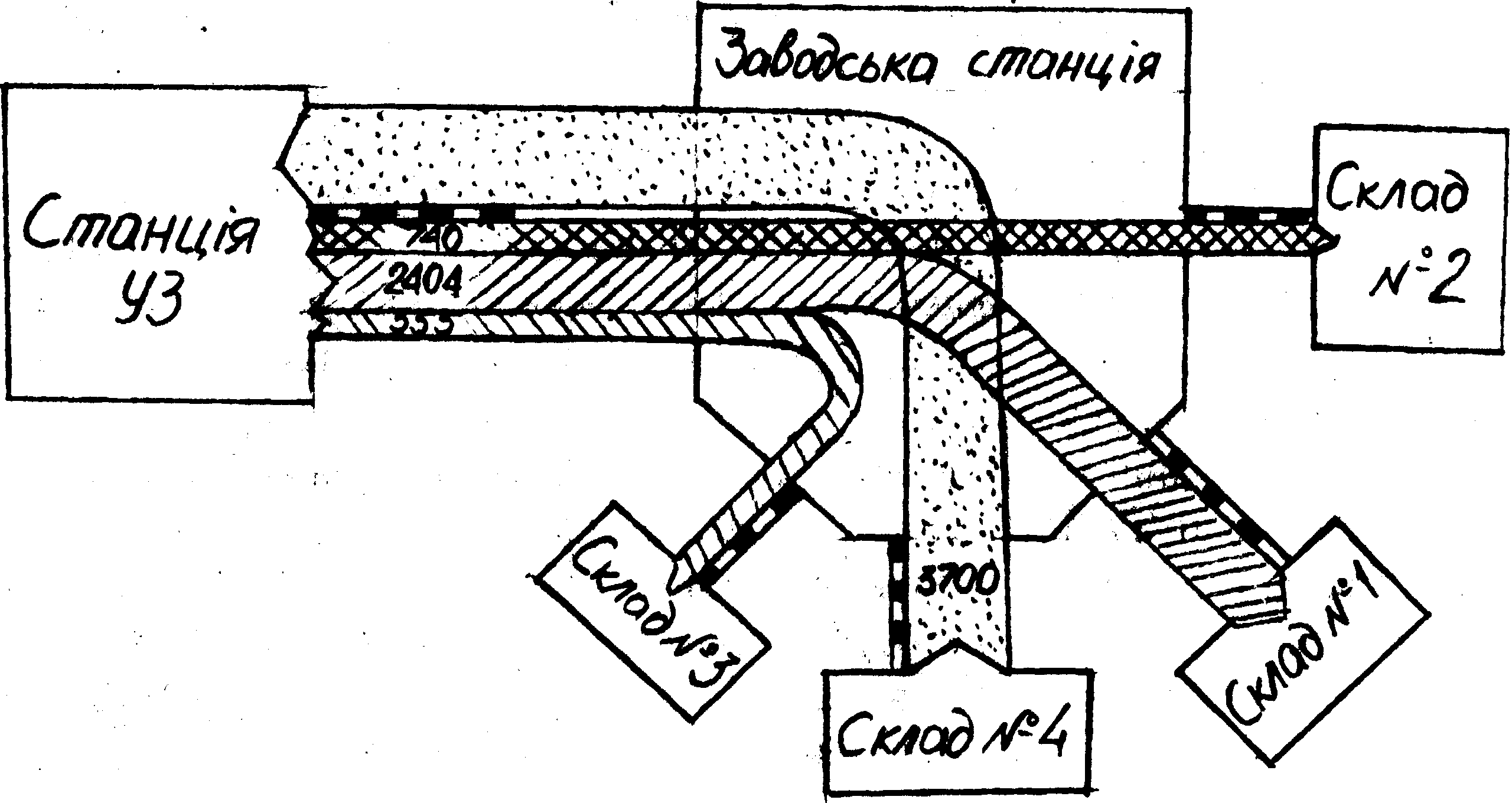

Діаграма вантажопотоків, складена на основі шахової відомості, показана на рис. 11.2.
Рисунок 11.2 - Діаграма добових вантажопотоків
Порядок виконання:
1.Розрахувати добові середні вантажопотоки.
2. Скласти відомість вантажообігу (прибуття і відправлення).
3. Скласти шахову таблицю вантажообігу.
4. Побудувати діаграму вантажообігу.
