7.10. Мощность синхронизации и момент синхронизации
Способность
синхронной машины оставаться в синхронизме
с сетью называется стабильностью. Машина
стабильна, если производная электромагнитного
момента по пространственному углу будет
положительной
.
Это
значит, что положительному приращению
угла
должно соответствовать положительное
приращение момента и отрицательному
приращению угла соответствовать
отрицательное приращение момента.
Производную электромагнитного момента
по углу
называют синхронизирующим моментом
,
а производная мощности по углу называется синхронизирующей мощностью
.
Синхронизирующий
момент уменьшается с увеличением угла
и равен нулю при
.
Статическая стабильность машины
ограничена максимальным электромагнитным
моментом
.
В нормальных условиях синхронная машина работает далеко от предела статической стабильности. Это объясняется тем фактом, что пока угол становится больше 40 , синхронизирующий момент быстро уменьшается, это говорит о том, что большому изменению угла соответствует только малое увеличение мощности. В большинстве случаев у синхронных машин угол при номинальной нагрузке не превосходит 20–30 .
7.11. Влияние тока возбуждения на режим работы синхронного генератора
Электродвижущая сила синхронной машины, работающая параллельно с сетью, может быть в фазе с напряжением сети и равна этому напряжению. В этом случае ток, протекающий в машине, равен нулю и по отношению к сети. Электродвижущую силу обмотки статора можно изменить путем изменения тока возбуждения. В обмотке статора появится некоторое нарушение равновесия, определяемое разностью ЭДС статора и напряжением сети. В обмотке потечет ток, величина которого будет зависеть от сопротивления обмотки статора
.
В
этом случае машина не отдает в сеть
активной мощности, так как ток будет
чисто реактивным по отношению к вектору
(
)
и сдвинут по фазе относительно разности
напряжений (
)
на 90

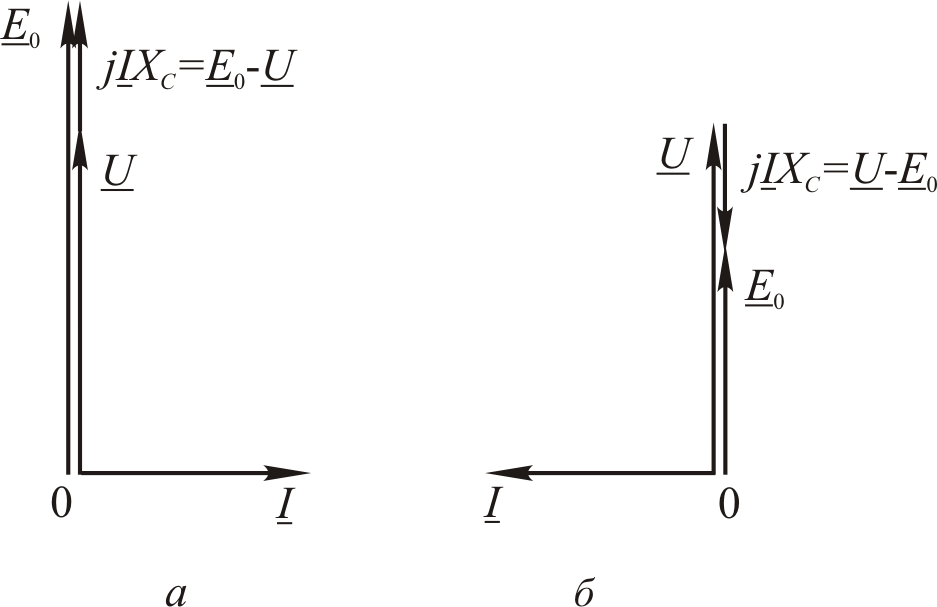

(рис. 7.39, а).
Рис. 7.39
Рис. 7.40
(рис. 7.39, б).
При постоянном механическом моменте
на оси машины, не равном нулю, когда
электрическая мощность поставляется
в сеть постоянно и не равна нулю, машина
работает в режиме генератора.
Активная
мощность машины в этом случае постоянна
,
напряжение на зажимах генератора тоже
постоянно
.
Таким образом,
величина постоянная. При изменении тока
возбуждения активная составляющая тока
должна оставаться постоянной и конец
вектора тока будет перемещаться по
прямой
,
перпендикулярной

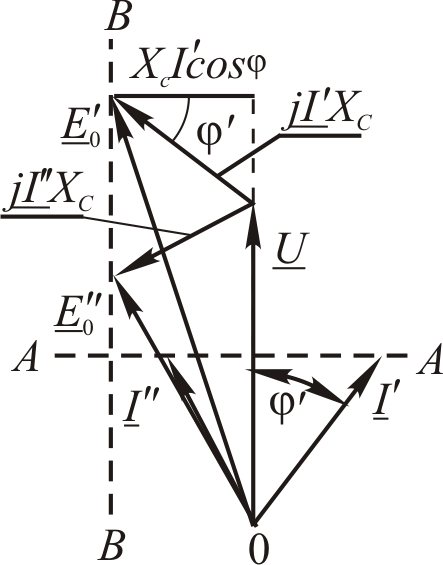

(рис. 7.40). С другой стороны,
величина постоянная и является отрезком
перпендикуляра, опущенного из конца
вектора
на направление
.
В этом случае конец вектора
при изменении тока возбуждения
переместится по прямой
,
параллельной напряжению
и находящейся на расстоянии
от него (см. рис. 7.40).
Рис. 7.41
напоминает по форме букву
и ее называют
-образной
характеристикой. Каждому значению
мощности нагрузки соответствует своя
-образная
характеристика (рис. 7.41).
Значения
тока возбуждения, соответствующие
коэффициенту мощности
(на рисунке эти значения представлены
пунктирной линией) увеличиваются с
увеличением мощности нагрузки. Этот
факт объясняется увеличением потерь в
обмотке статора и увеличением падений
напряжений
и
.
