5.8. Изменение выходного напряжения трансформатора при изменении тока нагрузки. Внешняя характеристика трансформатора
Важной
характеристикой трансформатора является
внешняя характеристика, которая
определяется зависимостью выходного
напряжения от тока нагрузки. В случае
трансформаторов эта зависимость
определяется не только величиной
сопротивления нагрузки, но и характером
этой нагрузки (активно-индуктивным или
активно-емкостным). Теоретически
сопротивление нагрузки может быть
представлено в комплексной форме. Тогда
можно сказать, что вид внешней
характеристики
зависит от модуля и аргумента сопротивления
нагрузки.
Для упрощения анализа характеристики в схеме замещения трансформатора пренебрежем цепью намагничивания трансформатора, что оправдано в случае мощных трансформаторов.

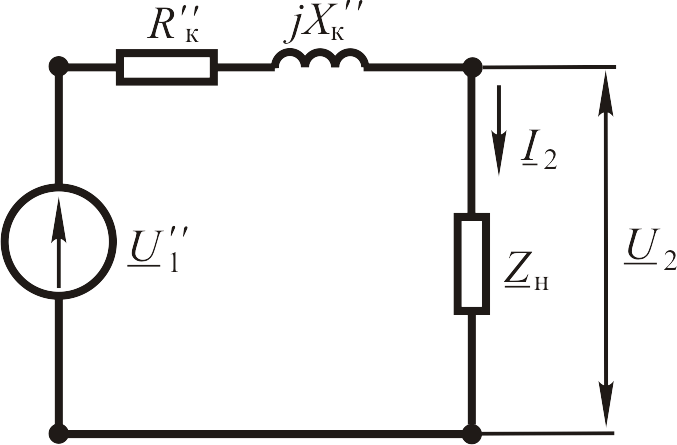

Рис.
5.16
,
тогда
и схема замещения такого приведенного
к вторичной обмотке трансформатора
будет выглядеть так, как показано на
рис. 5.16.
При одинаковом модуле сопротивления нагрузки фазовый сдвиг между выходным напряжением и током будет различным.

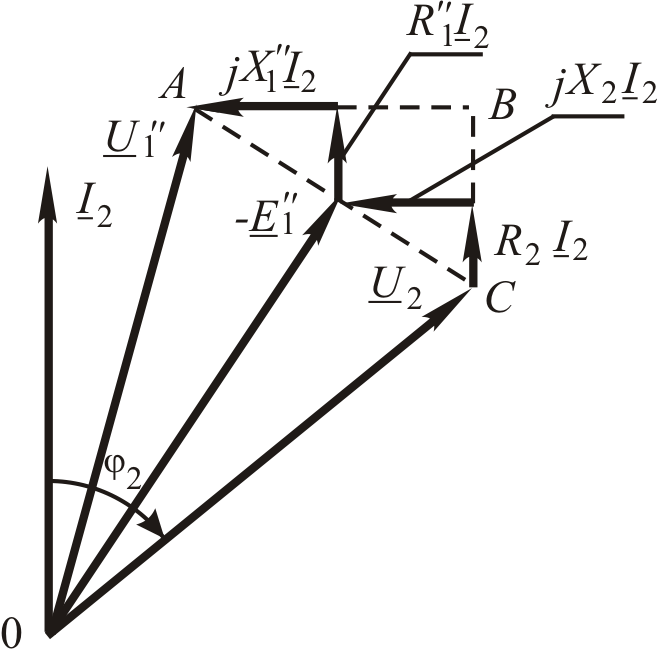

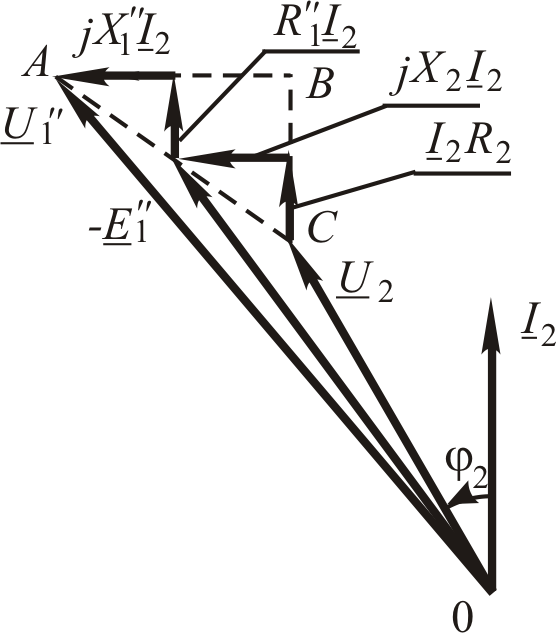

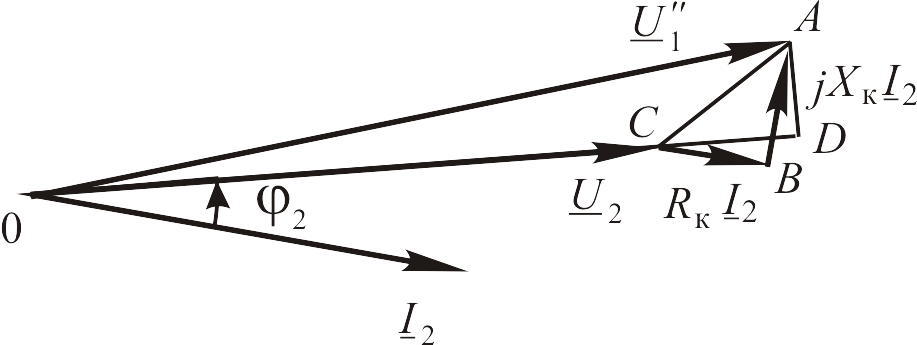

Векторная диаграмма трансформатора для случая активно-индуктивной нагрузки представлена на рис. 5.17 и активно-емкостной нагрузки представлена на рис. 5.18.
Рис. 5.17 Рис. 5.18
При
неизменном втором токе (токе вторичной
обмотки) треугольник АВС,
представляющий падение напряжения на
сопротивлениях
и
,
останется неизменным. Направления
векторов
,
,
,
сохранятся при изменении характера
нагрузки.
Пользуясь такой векторной диаграммой можно проследить изменение выходного напряжения при изменении коэффициента мощности нагрузки .
Если
напряжение
и ток
остаются неизменными, а аргумент
сопротивления нагрузки

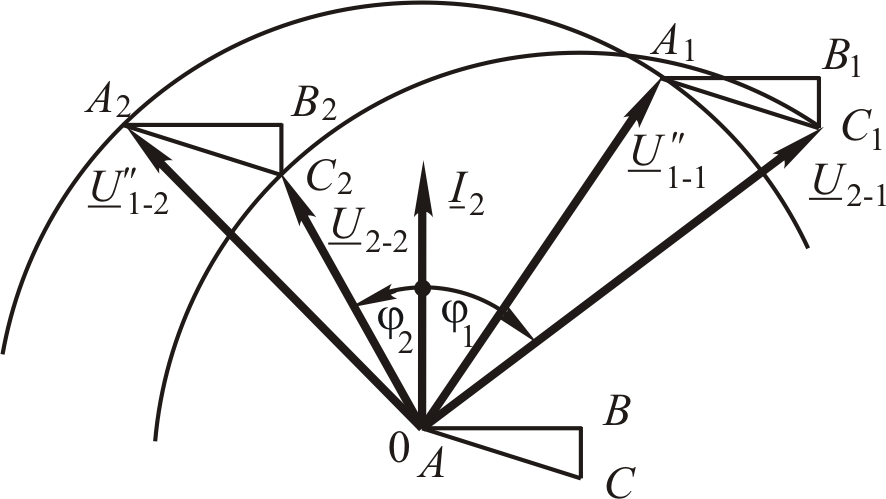

изменяется, изменение напряжения
определяется следующим образом (рис.
5.19).
Рис. 5.19
Из
точки 0 проводят окружность радиусом,
равным в масшта-бе
.
Для наглядности вектор
расположен вертикально. Относительно
из центра 0 строится треугольник короткого
замыкания
.
При этом катет
пропорционален падению напряжения
,
а катет
пропорционален падению напряжения
.
Из полученной точки
проводится вторая окружность с радиу-сом
(как и первая окружность). Последняя
окружность является геометрическим
местом конца вектора выходного напряжения
.
Диаграмма наглядно показывает влияние
характера нагрузки на выходное напряжение.
Так, при
выходное напряжение больше, чем при
(см. рис. 5.19). Таким образом, при изменении
фазового сдвига между напряжением и
током от
до
вектор входного напряжения, оставаясь
неизменным по величине, изменит положение
от
до
.
Вектор выходного напряжения при этом
изменит положение от
до
.
Нетрудно заметить то, что длина
вектора выходного напряжения уменьшается.
На
рис. 5.20 представлена упрощенная векторная
диаграмма приведенного к вторичной
обмотке трансформатора при
резистивно-индуктивной нагрузке
.
Рис. 5.20
В
реальных условиях длина вектора падения
напряжения AC
гораздо
меньше напряжений OA
и OC,
которые пропорциональны
и
.
Можно предположить, что
или
,
т. е. абсолютное
приращение выходного напряжения в
этом случае равно произведению тока на
сумму, зависящую от сопротивлений потерь
трансформатора и характера нагрузки.
Относительное приращение напряжения,
выраженное в процентах, определяется
формулой
.
Рис.
5.21
.
График этой функции при неизменном токе
нагрузки представлен на рис. 5.21.
Поведение графика легко объясняется
анализом векторной диаграммы, изображенной
на рис. 5.19.
