4.6.2. Характеристика холостого хода
Характеристика холостого хода генератора с параллельным возбуждением. У генератора с независимым возбуждением, работающего в режиме холостого хода, ток якоря равен нулю, тогда как у генератора с параллельным возбуждением, работающего в режиме холостого хода, по обмотке якоря протекает ток возбуждения
.
Ток возбуждения не превышает 1–3 % номинального тока генератора, поэтому этот ток не может вызвать заметного изменения напряжения на выходе.

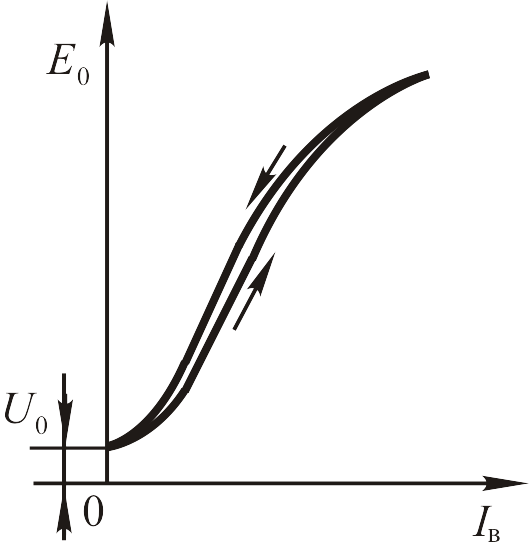

Рис. 4.15
Характеристика холостого хода генератора с параллельным возбуждением неоднозначна. В этом случае говорят, что перемагничивание магнитопровода генератора происходит по частному циклу перемагничивания.
Следует констатировать тот факт, что без применения дополнительных мероприятий изменить полярность напряжения на выходе генератора с параллельным возбуждением невозможно.
Для построения других характеристик генератора обычно используется усредненная характеристика холостого хода.
4.6.3. Нагрузочная характеристика
Нагрузочная характеристика генератора с параллельным возбуждением практически совпадает с такой же характеристикой генератора с независимым возбуждением, так как увеличение тока якоря на величину тока возбуждения практически не оказывает влияние на напряжение на зажимах нагруженного генератора.
4.6.4. Внешняя и регулировочная характеристика генератора с параллельным возбуждением
Внешней
характеристикой генератора
называют зависимость напряжения на
выходе генератора от тока нагрузки при
неизменной частоте вращения якоря
и при неизменной величине сопротивления
цепи возбуждения.
Внешняя характеристика показывает влияние изменения тока нагрузки на напряжение без регулирования тока возбуждения. Напряжение на зажимах генератора уменьшается из-за реакции якоря, падения напряжения на сопротивлении цепи якоря и уменьшения тока возбуждения. Последний уменьшается из-за того, что цепь возбуждения получает питание от самого генератора, а напряжение на его зажимах уменьшается по первым двум причинам (рис. 4.16).
Рис. 4.16
Внешняя характеристика может быть построена графически.
Регулировочная характеристика генератора с параллельным возбуждением подобна характеристике генератора с независимым возбуждением.
4.7. Генераторы с последовательным возбуждением
Рис. 4.17
(см. рис. 4.17).
0
Рис. 4.18

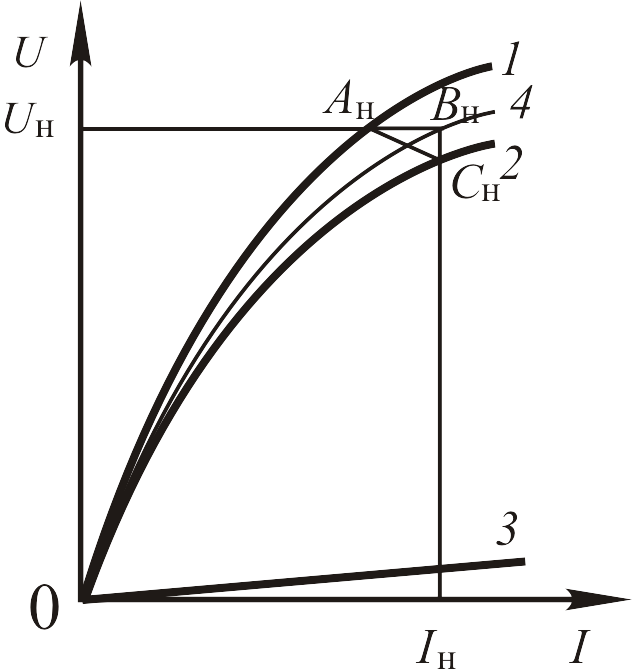

На рис. 4.18 кривая 1 представляет собой характеристику холостого хода, кривая 2 является внешней характеристикой, а кривая 3 представляет зависимость суммарного падения напряжения при изменении тока нагрузки .
Кривая
4
выражает зависимость ЭДС
генератора от тока нагрузки.
Разность между характеристикой холостого
хода 1
и кривой 4
отражает реакцию якоря. При номинальном
токе
треуголь-
ник
является характеристическим треугольником.
Изменяя ток
и изменяя пропорционально ему стороны
треугольника, можно построить внешнюю
характеристику.
Внешняя характеристика может быть построена также по характеристике холостого хода и характеристике полного падения напряжения.
Рис. 4.19
Изменение тока возбуждения генератора можно осуществлять с помощью регулировочного реостата, включенного параллельно с обмоткой возбуждения (рис. 4.19).
В этом случае ток обмотки возбуждения может быть получен из формулы
;
обозначив
,
имеем
.
Рабочую точку машины с последовательным возбуждением получают таким же образом, как это показано для генератора с параллельным возбуждением.
