3. Послідовний коливальний контур: записати співвідношення для комплексної вхідної провідності, амплітудно-частотної та фазочастотної характеристик; побудувати графіки.

Коливальний контур з послідовним зєднанням R, L, C елементів являється найпростішим контуром для вивчення явища резонансу напруг.

Комплексний опір цьогокола залежить від частоти

Резонанс напруги наступає при частоті ω₀, коли

Розгляд частотних характеристик послідовного контуру починається з залежності відношення частоти комплексного опору контуру до опору r його модуля та кута

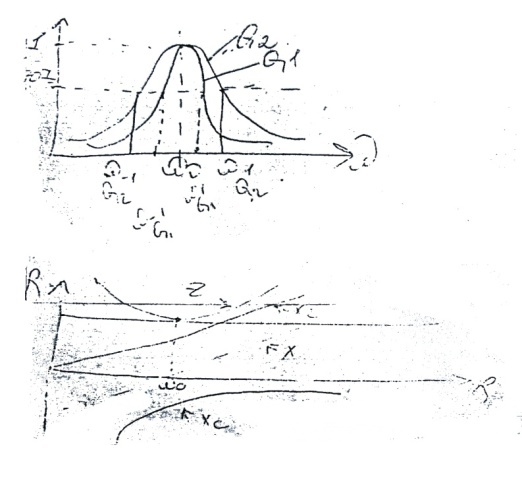

Частотну модуляцію приймемо називати амплітудно –частотною характеристикою або резонансною кривою струму

Частотна залежність кута фазового здвигу струму відносно прикладеної напруги називається фазовою характеристикою струму

Екзаменаційний білет № 34

1. Особенности п/процессов в цепях (контурах) 1го порядка при подношении источник питания. Длительность перех/процеса

Процессы накопления и возврата енергии реактивными елементами цепи не могут прекратится сразу, после прекращения воздействия на цепь. Они продолжаются за счет энергии, накопленной в р.э. (принципиальное различие от мин резистивных эл цепей).

В соответствии с этим колебания происходят в цепи при переходе от одного установившегося режима к другому уст режиму назовавшимся переходными колебаниями.

Переходные колебания:

А) колебания при переходецепи из одного режима покоя в гармон колебания;

Б) из режима покоя в режим тока;

В) из одного режима тока в другой режим тока.

Режим ПК является одним из неустановившихся режимов, переход от 0-го значения к определенному значению назив временем пер/процесса. Они бывают полезные и вредные.

П/П бывают: вкл, выкл, переключение, изменение данных цепи и др.

Нарастание тока происходит тем быстрей, чем меньше тау, чем быстрее убывает Е.

Пост. времени цепи L и R равна промежутку времени, в течении которого свободная составляющая тока убывает в е=2,718 раза и ток в этой цепи, вкл на постоянное напряжение, достигнет 63,2% своего установившегося значения.

2. Визначення та розрахункові співвідношення вторинних параметрів паралельного коливального контуру: характеристичний опір, добротність, резонансний опір, смуга пропускання.

- характеристическое сопротивление, - сопротивление конденсатора или катушки тока, коорый изменяется с резонансной частотой. -добротность (50-300 раз)

Добротность показывает во сколько раз напряжение на емкости или индуктивности возрастает при резонансе с напряжением источника затухание.

Форма АЧХ зависит от добротности: чем выше добротность тем выше лучиубирательность контура, тем меньше активное сопротивление R.

Убирательное свойство контура оценивается резонансной кривой: чем выше колокол кривой, тем лучше свойства контура.

Условие резонанса Резонансная частота Fg=

Полоса пропускания- это полоса частот в пределах которой активная мощность поглощаемая контуром составляет не менее половины активной мощности поглощаемым этим же контуром при резонансе.

Токи в реактивных элементах при резонансной частоте равны по модулю и отличаются по знакам , сумма =0. компенсируют друг друга – резонанс токов.
