3. Поняття розгалужених обчислювальних процесів та дві базові схеми їх реалізації. Умовний оператор if...Then...Else.

По способу організації алгоритмів ССА блоки діляться на лінійні, циклічні та розгалуджені. В лінійних алгоритмах результат отримуємо після виконання однієї послідовності дій. Розгалуджений алгоритм передбачає вибір однієї з декількох послідовностей дій в залежності від вихідних даних або проміжних результатів.

Розгалуджені алгоритми описуються умовними операторами IF…THEN…ELSE. IF умова, THEN оператор 1, ELSE оператор 2.

Правило виконання умовного оператора наступне: якщо значення умови є TRUE, виконується оператор 1, а потім оператор, який стоїть за всім умовним оператором, і якщо значення FALSE, то виконується оператор 2, а потім оператор, який стоїть за всім умовним оператором.

Екзаменаційний білет № 3

1. Кінцеві пристрої електрозв’язку: функції, структури, приклади.

До кінцевих пристроїв відносяться:

• Модеми – пристрої, призначені для перетворення цифрових сигналів аналогову форму, передачі отриманого сигналу по телефонній лінії і прийому аналогового сигналу з телефонної лінії з наступним перетворенням його в цифрову форму для передачі комп’ютеру.

По області застосування модеми діляться на: модеми для передачі даних, модеми для передачі факсимільної інформації.

По конструктивному виконанні: автономні, вбудовані в ПЕОМ, модеми для групових пристроїв.

• Факсимільні пристрої (передача нерухомих зображень по каналам електрозв’язку );

• Телеграф (для передачі тексту)

• Телефонні апарати (перетворення звукових коливань в електричні і передають їх в лінію).

Кінцеві пристрої призначені для перетворення повідомлень в електричному сигналі передачі їх з заданою швидкістю в канал зв’язку, розпізнавання сигналів на прийомі і перетворення їх в повідомлення в зручній формі для споживача. В формуванні елементів КК при передачі дискретного повідомлення приймають участь кодуючий пристрій, накопичувач, передаючий розподілювач, вихідний пристрій. Кодуючий пристрій перетворює передаючий знак в КК. Накопичувач – для запам’ятовування і збереження інформації (елементів КК). Передаючий розподілювач – для послідовного зчитування елементів КК з накопичувача. Вхідний пристрій забезпечує перетворення елементів КК в одиничні елементи.

2. Принципи побудови цміо (isdn). Архітектура цміо. Каналы isdn

Базовый интерфейс обмена (Basic Rate Interface, BRI) состоит из трех отдельных каналов - двух опорных каналов (bearer channel, или B-channel) и одного канала данных. Каждый канал B имеет скорость 64 кбит/с, а канал D - 16 кбит/с. Канал D используется для сигнализации, например передачи вызова и разрыва связи. Каналы B предназначаются для передачи данных, таких как оцифрованный голос или двоичные данные. Именно BRI имелся в виду, когда мы говорили о возможности использования обычной абонентской телефонной линии для ISDN.

Первичный интерфейс обмена (Primary Rate Interface, PRI) состоит из 30 каналов B на 64 кбит/с и одного канала D, также на 64 кбит/с. Как и в предыдущем случае, каналы B предназначены для передачи данных, а канал D - для служебной информации. Для PRI вы должны арендовать линию E-1 в 2,048 Мбит/с от вашего офиса до центральной АТС. В США PRI образуют 23 канала B и один канал D.

Время установления связи составляет всего от 1 до 3 секунд, благодаря тому что цифровая сигнализация по каналу D исключает медленный процесс генерации и декодирования тональных сигналов, а также необходимость согласования параметров связи модемами (сравните это с минутным ожиданием установления связи между модемами). Кроме того, канал D может использоваться не только для передачи сигнальной информации, но и для передачи данных телеметрии, электронной почты и т. п.

Многоскоростной ISDN предполагает возможность объединения нескольких каналов B, причем эти каналы коммутируются как один (см. Таблицу 1).

Типы каналов

Интерфейсы обмена обеспечивают соединение между пользователями ISDN и самой ISDN и состоят из логически группируемых каналов, предоставляемых сетью или поставщиком услуг: ISDN спроектирована таким образом, что допускает передачу в одном физическом соединении нескольких информационных потоков, и интерфейсы обмена ISDN позволяют абонентам переключаться между доступными службами (по запросу). Стандарты ISDN определяют два интерфейса обмена: BRI и PRI. Базовый интерфейс обмена (Basic Rate Interface, BRI) состоит из трех отдельных каналов – двух опорных каналов (bearer channel, или В-channel) и одного канала данных, поэтому его обозначают как 2B+D. Каждый канал «В» имеет скорость 64 Кбит/с а канал «D» - 16 Кбит/с. Канал «D» используется для сигнализации, например,  передачи вызова и разрыва связи. Каналы «В» предназначаются для передачи данных, таких как оцифрованный голос или двоичные данные. Именно BRI предназначен для небольших компаний и домашних пользователей и допускаем использование обычной абонентской телефонной линии для ISDN.

Первичный интерфейс обмена (Primary Rate Interface, PRI) состоит из 30 каналов «В» на 64 кбит/с и одного канала «Т», также на 64 кбит/ с. Как и в предыдущем случае, каналы «В» предназначены для передачи данных, а канал «D» - для служебной информации.

Для PRI вы должны арендовать линиюЕ1 в 2,048 Мбит/с от вашего офиса до центральной АТС. В США PRI конфигурируется в соответствии со скоростью передачи ТI (1544 Мбит/с) и образуют 23 канала «В» и один канал «D». Первичный интерфейс обмена разработан для крупных компаний, использующих несколько устройств ISDN. Обычно к таким организациям относятся поставщики услуг ISDN.

Время установления связи составляет всего от 1 до 3 секунд, благодаря тому, что цифровая сигнализация по каналу «D» исключает медленный процесс генерации и декодирования тональных сигналов, а также необходимость согласования параметров связи модемами (сравните это с минутным ожиданием установления связи между модемами). Кроме того, канал «D» может использоваться не только для передачи сигнальной  информации, но и для передачи данных телеметрии, электронной почты и т. п.

Многоскоростной ISDN предполагает возможность объединения нескольких каналов «В», причем эти каналы коммутируются как одни (см. Таблицу 1).



Таблица 1. Типы каналов ISDN
Тип канала	Скорость передачи	Технология коммутации	Назначение
B	64 Кбит/с	коммутация каналов	оцифрованный голос, факс, электронная почта, графика, массивы данных, интерактивный обмен данными, видео низкого разрешения
D	16 Кбит/с (BRI) 64 Кбит/с (PRI)	коммутация пакетов (LAP-D)	телеметрия, сигнализация, управление энергопитанием, электронная почта, интерактивный обмен данными
H0	384 Кбит/с	совместная коммутация каналов	высококачественное аудио, высокоскоростная передача цифровых данных
H11	1536 Кбит/с	совместная коммутация каналов	видео/телеконференции, высокоскоростная передача цифровых данных
H12	1920 Кбит/с	совместная коммутация каналов	видео/телеконференции, высокоскоростная передача цифровых данных
H4	до 150 Мбит/с	совместная коммутация каналов	ТВ высокой четкости, интерактивное видео

ОПОРНЫЕ ТОЧКИ ISDN

Опорные точки или точки доступа представляют собой интерфейсы между различными функциональными устройствами ISDN. Основными опорными точками являются R, S, T, U.

Опорная точка R обеспечивает интерфейс между терминалом и терминальным адаптером. Стандарт на точку R отсутствует, и разрабатывать его не предполагается, так как в принципе терминальный адаптер должен быть частью терминала ISDN.

Опорная точка S реализует интерфейс между терминалом ISDN (или терминальным адаптером в случае не ISDN терминала) и оконечным оборудованием сети NT2. Терминальное оборудование со встроенным NT2 может подключаться к прозрачному NT2 или напрямую к NT1.

Опорная точка T служит для интерфейса между оконечным оборудованием сети NT2 и NT1. Последнее реализует функции физического уровня.

Опорная точка U обеспечивает интерфейс между NT1 в помещении заказчика (абонентском пункте) и NT1 на центральной АТС (узле коммутации) по абонентской линии. Стандарт на интерфейс U полностью не определен, общие рекомендации имеются только относительно скорости передачи.

ОКОНЕЧНОЕ ОБОРУДОВАНИЕ СЕТИ NT1

Ввиду его важности в данном разделе мы рассмотрим NT1 несколько подробнее. Как уже говорилось выше, оконечное оборудование сети NT1 обеспечивает интерфейс между двумя проводами витой пары со стороны телефонной компании и четырьмя проводами витой пары со стороны терминального оборудования конечного пользователя, т. е. он осуществляет подключение внутренней шины S к внешнему интерфейсу U. Внутренняя шина S представляет собой четырехпарный кабель (с 8-контактными модульными разъемами). Она используется для подключения, а также в некоторых ситуациях для электрического питания (у шины S нет ничего общего с Sbus).

NT1 получает питание от общей сети переменного тока, однако некоторые устройства имеют встроенные аккумуляторы, чтобы телефонная связь не прерывалась во время сбоев питания (в отличие от обычных телефонов, ISDN-телефоны имеют активные электронные устройства и нуждаются в электропитании). Из четырех пар кабеля шины S две предназначены для передачи данных, а еще две - для подачи питания на ISDN-телефоны и другие подключенные устройства.

Внешние источники питания могут быть двух видов - на 10-12 В и на 2 В. Первые достаточны для питания NT1 и подключенного к нему терминального оборудования, вторые обеспечивают только питание самого NT1. В чрезвычайных обстоятельствах (emergency mode) NT1 может получать питание до 1,2 В от АТС.

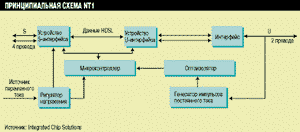

Физически NT1 представляет собой небольшое, крепящееся к стене устройство со световыми индикаторами. В случае использования нескольких BRI все NT1 можно установить в специальную стойку со встроенным источником питания. Принципиальная схема NT1 изображена на Рисунке 3.

(1x1)

Рисунок 3. NT1 подключает внутреннюю шину S к внешнему интерфейсу U.

Иногда NT1 встраивается в терминальный адаптер. В этом случае комбинированный терминальный адаптер/NT1 - все, что нужно для подключения стандартного COM-порта EIA-232 к ISDN-интерфейсу U с базовой скоростью BRI.
