2. Обчислити значення логічного рівняння

(x=0) and (y=0)

при x = -0,5; y = 0,5

Якщо умова виконується.то логічній вираз дорівнює 1, при невиконанні (х = 0) - вираз дорівнює О,т.я. х не дорівнює 0 (за умовою); (у = 0) - вираз дорівнює О,т.я. у не дорівнює 0 (за умовою); and - оператор логічного множення (кон'юнкція).

Таблиця істинності кон'юнкції

0. 00

010

100

111

В даному випадку 0*0=0, отже значення логічного виразу рівне 0.

3. Структура номера при внутризоновой телеф связи. Изобразить соединительный тракт внутризоновой телеф связи между станцией атску и атск-100/2000, если на сети используются амтс типа arm-20.

Внутризоновый индекс – цифра или комбинация цифр, набирается вызов абонентом для выхода за пределы своей местной сети, но в пределах своей зоны нумерации.

Внутризоновый код – комбинация цифр, не включ. вн/индекса характеризующая местную сеть или часть местной сети.

Внутризоновая сеть – совокупность АМТС, обеспечивает соединения между собой станций и узлов различных местных сетей одной зоны и выход их на магистральную сеть (Украина – 25+1 зона). Макс емкость местной зоны < 8млн номеров.

Екзаменаційний білет № 18

1. Принципи побудови каналоутворюючої апаратури (куа). Принципи ікм. Теорема Котельникова. Вибір частоти дискретизації.

В основу построения КОА положен принцеп ИКМ, аналогово –цифрового преобразования сигналов, принципы временного обьединения дискретных сигналов и и принципы формирования цифрового линейного сигнала. Значение теоремы Котельникова состоит втом что непрерывный сигнал с ограниченным спектром можно передать как совокупность импульсов, т.е. еквивалент дискретного сигнала. По теореме Котельникова любой непрерывный сигнал ограниченный по спектру частотой (верхней). Принцип ИКМ: дискретизация, квантование, кодирование. П ередаче подлежит не весь сигнал, а его значения взятые через одинаковые промежутки времени. Они называются периодами дескритизации (Тд). По рекомендации МККТТ частота дискретизации Fд больше 2Fв, где Фв=3,4 кГц

Фд=8 кГц Тд=125 мкс

Для восстановления непрерывного сигнала из последовательности по дискретным отчетам на приеме используют ФНЧ с частотой среза Фв.

На основе теоремы Котельникова Фд≥2Фв Если Фд=2Фв, то нижняя боковая частота Фд-Фв=2Фв-Фв=Фв совпадают с Фв сигнала необходимо ФНЧ с частотой среза Фс=Фв

2. Програмна модель типового мікропроцесора. Призначення шин. Адресація пам’яті та портів пристроїв вводу-виводу.

Програмна модель вміщує тільки ті основні функціональні вузли, які доступні користувачу. В програмній моделі знаходяться кілька групп регістрів. Вміст цих регістрів визначає поточна задача. Вона включає:

16-розрядні регістри загального призначення АХ, ВХ, СХ, DX

кожен з яких може розділятися на два 8-розряні регістри:

порти введення; порти виведення.

Кількість портів введення та виведення залежить від способу адресації: при прямій адресації

максимальне їх число 255¹⁰=FF 1⁶⁾, при непрямій регістровій адресації їх число 65536^сш> =FFFF⁽¹⁶⁾. Шина адреси відповідає на питання: куди направити оброблену інформацію або звідки інформацію взяти для обробки. Шина однонаправлена в сторону від мікропроцесора.

Шина дата існує для передачі або прийому інформації, яка може знаходитись в пам'яті або в портах зовнішніх пристроїв. Тому шина даних двонаправлена. По цій шині можуть передаватись байти, слова та подвійні слова.

Шина керування (управління) - визначає моменти часу передачі інформації, а моменти часу в свою чергу визначаються командами МП Тобто шина відповідає на питання: коли необхідно прийняти або передати інформацію.

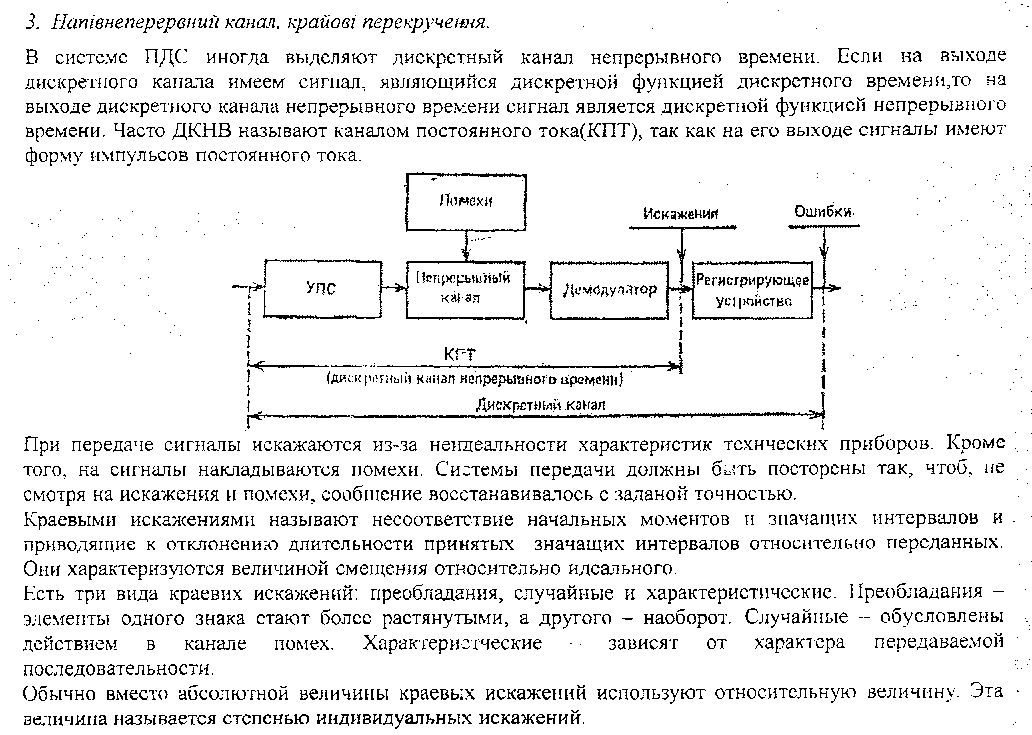

3. Напівнеперервний канал, крайові викривлення.
