1. Рух снаряду в повітрі. Сили, що діютьна снаряд при його русі. Деривація.

2. Склад,призначення комплексу машин управління 1В12. ТТХ 1В13,1В14.

3. В ролі кву підготовити команду та подати на вогневу позицію, коли відомі координати:

Вогнева позиція Х = 37155 Y = 74210 Н = 195 а_он 4-00

Подавити ціль 104 ПТУР в окопі. Х = 43101 Y = 75295 Н = 315

1.Рух снаряду в повітрі. Сили, що діютьна снаряд при його русі. Деривація.

Рух снаряда у повітрі має складний характер, при якому сумісно з поступальним рухом снаряда відбувається його коливання навколо центра ваги, напрямок сили опору повітря в просторі безперервно змінюється.

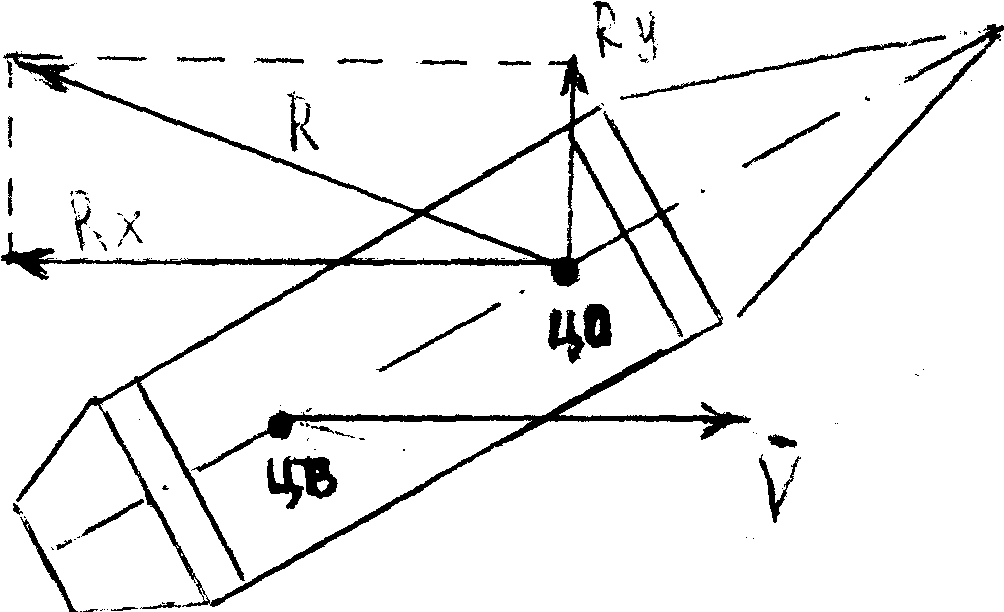

Рис. 1. Сила опору повітря

Виходячи з того, що сила R не співпадає ні з віссю, ні з напрямком швидкості і тому, силу опору повітря R прийнято розглядати як суму трьох складових сил:

1. Сили лобового опору Rx, яка діє по напрямку швидкості, але в протилежному напрямку;

2. Підйомної сили -Ry, яка перпендикулярна Rx і лежить у вертикальній площині;

3. Бокової сили - Rz, перпендикулярної першим двом.

Величина сили опору повітря залежить від форми снаряда, стану поверхні його корпусу, площини його найбільшого поперечного перетину, густини повітря, швидкості снаряда відносно повітря, швидкості звуку і положення вісі снаряду відносно вектора швидкості снаряда

Бокове відхилення продовгуватого снаряду від площини кидання, яке виникає із-за обертового руху снаряду в повітрі , називається деривацією

Деривація– величина бокового відхилення снаряду від площини кидання, яка виникає внаслідок обертального руху продовгуватого снаряду при його польоті в повітрі.

2. Склад,призначення комплексу машин управління 1в12. Ттх 1в13,1в14.

Машина старшого офіцера батареї 1В13 призначена для управління

вогневими взводами. Вона розміщується на ВП батареї на місці, що забезпечує зручне управління вогневими взводами.

Склад машини включає:

• засоби топогеодезичної прив»язки (апаратура топоприв»язки 1Т121 і апаратура орієнтування).

• Засоби підготовки вихідних даних для стрільби ( візир перископічний ПВ-1,саперний далекомір ДСП-30, перископічна артилерійська бусоль ПАБ-2АМ,автоматичний приймач команд АПК, метеобалістичний суматор (МБС), прилад управління вогнем (ПУВ-9М).

• Засоби зв»язку( три радіостанції Р-123М,комутаційна апаратура 1Т803М,комутатор П-193М,два телефонних апарата ТА-57,три катушки ТК-2 з телефонним дротом).

• Засоби життєзабезпечення (прилад хімічної та радіаційної розвідки ГО-27, фільтровентиляційна установка (ФВУ), комплект спеціальної обробки ДК-4, вогнегасник ОУ-2; опалювально-вентиляційна установка ОВ-65Г),

• Станція електроживлення (дизель Д-21А1, редуктор, комплекс генераторний ГИВ-8/6000,акумуляторніи батареї 6СТ-140Р, пульт контролю та управління, блок контакторів).

• Допоміжні засоби ( номограма інструментального ходу).

• Озброєння (кулемет ДШК-М з десятою магазинами для стрічок до кулемету).

На машині передбачені місця для розміщення і закріплення особистої зброї,гранатомету РІГ-7В з п»яттю гранатами, маскувальної сітки та міношукача ІМП.

Білет № 5
