Контрольные вопросы

1. Какими физическими величинами характеризуется магнитное поле? В каких единицах они измеряются?

2. Какие существуют гипотезы относительно происхождения магнитного поля Земли?

3. Запишите закон Био-Савара-Лапласа. Примените его к расчету напряженности (или индукции) магнитного поля в центре кругового тока.

4. В чем заключается принцип суперпозиции полей?

5. Опишите принцип работы тангенс-гальванометра и выведите расчетную формулу.

Лабораторная работа № 12. Определение удельного заряда электрона методом магнетрона

Цель работы: определение удельного заряда электрона по сбросовым ха- рактеристикам магнетрона, полученным при различных анодных напряжениях.

Приборы и оборудование: кассета ФПЭ-03, источник питания, цифровой амперметр (миллиамперметр).

Методика и техника эксперимента

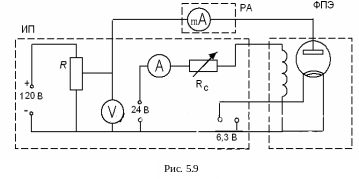

Удельным зарядом электрона называют отношение электрического заряда частицы к ее массе e/m. Существуют различные методы определения удельного заряда электрона, в основе которых лежат результаты исследования движения электрона в электрическом и магнитном полях. В данной работе используется метод магнетрона. Называется он так потому, что конфигурация полей в нем напоминает конфигурацию в магнетронах – генераторах электромагнитных колебаний сверхвысоких частот. В данном методе магнетрон – это электронная вакуумная лампа, в которой катод и анод образуют коаксиальную систему, помещенную в продольное однородное магнитное поле, создаваемое соленоидом, соосным электронной лампе. Принципиальная схема установки приведена на рис. 5.9.

К

В ылетающие из катода электроны движутся в скрещенных электрическом и магнитном полях (напряженность Е направлена по радиусу от анода к катоду, индукция В – вдоль оси цилиндрической системы).

Э лектроны, вылетающие из катода лампы при отсутствии тока в соленоиде, движутся радиально к аноду. При включении тока в соленоиде создается магнитное поле, параллельное оси лампы и на электроны начинает действовать сила Лоренца. Под действием этой силы траектория электронов искривляется. Пути электронов изображены на рис. 5.10.

Д ля каждого данного напряжения между катодом и анодом существует некоторое критическое значение магнитной индукции В_к, при котором траектории электронов как раз касаются поверхности анода. Если В<В_к, то все электроны доходят до анода и ток через магнетрон имеет то же значение, что и без магнитного поля. Если же В>В_к, то ни один электрон не достигает анода и ток через лампу равен нулю. Зависимость величины анодного тока от величины индукции магнитного поля имеет вид изображенный на рис. 5.11.

Однако при В = В_к вместо резкого отрыва тока (пунктирная линия) наблюдается размытый спад кривой. Это объясняется различного рода несовершенствами устройства магнетронов и условий опыта, например, не идеальная коаксиальность катода и анода, краевые эффекты, наличие остаточного газа в лампе, падение напряжения вдоль катода и др. Все же перелом кривой остается достаточно резким и может быть использован для определения удельного заряда электрона. Величина индукции магнитного поля соленоида определяется по формуле:

В_к = , (5.12)

где µ₀ = 4π·10^-7Гн/м – магнитная постоянная; L – длина соленоида; D – диаметр соленоида; N – число витков соленоида.

Удельный заряд электрона связан с критическим значением магнитной индукции соотношением:

, (5.13)

где U_а – анодное напряжение, r_а – радиус анода.

Порядок выполнения работы

1. Включить установку, дать ей прогреться в течение 5 минут.

2. Заполнить таблицу с данными о приборах, используемых в работе.

3. Установить анодное напряжение U_а = 50 В.

4. Изменять значения тока в соленоиде i_C в пределах от 2,2 А до 0,4 А с интервалом 0,2 А и с помощью миллиамперметра определять соответствующие значения анодного тока i_a (цена деления шкалы миллиамперметра 0,1 mА). Результаты измерений записать в таблицу 5.2.

5. Установить анодное напряжение U_a = 40 В.

6. Повторить пункт 3, изменяя значения тока в соленоиде i_C в пределах от 2,2 А до 0,6 А с тем же интервалом. Результаты измерений также записать в таблицу 5.2.

7. Повторить пункт 3 для анодного напряжения U_a =30 В, изменяя i_c в пределах от 2,2 А до 0,8 А. Соответствующие результаты записать в таблицу 5.2.

8. Используя полученные результаты, построить три графика зависимости анодного тока i_a от тока в соленоиде i_C.

9 . Найти на графике (рис. 5.12) точку перегиба (А) и провести к ней касательную до пересечения с осью токов i_C. Отрезок 0i_к соответствует величине критического тока i_к.

10. По формуле (5.12) вычислить величину В_к для каждого значения критического тока в соленоиде (L = 0,168 м, D = 0,085 м, r_a = 10^-3 м, N = 2700).

11. Определить величину удельного заряда электрона (е/m) по формуле (5.13) для всех значений В_к. Результаты записать в таблицу 5.3.

12. Определить среднее значение (е/m)_ср.

13. Вычислить табличное значение удельного заряда.

14. Сравнить экспериментально полученное и табличное значения.

15. Сделать вывод о проделанной работе.

Т а б л и ц а 5.2

Ua = 50 В		Ua = 40 В		Ua = 30 В
iс, А	ia, А	Iс, А	ia, А	Iс,А	ia,А

Т а б л и ц а 5.3

Ua, В	iк , А	Вк , Тл	е/m, Кл/кг
30 40 50
