5.5 Геометрические параметры колёс и червяков цилиндрических червячных передач
5.5.1 Червячная передача содержит винт, называемый червяком, и червячное колесо, представляющее собой разновидность косозубого цилиндрического колеса. Оси червяка и червячного колеса не пересекаются, а скрещиваются. Угол скрещивания может быть любым, но преобладает угол 90о. Резьба червяка может быть правой или левой, однозаходной или многозаходной. Преобладает резьба с числом заходов 1, 2 и 4. Нестандартные червяки могут иметь иное число заходов.
Различают два основные вида червячных передач: цилиндрические или просто червячные передачи (с цилиндрическим червяком) и глобоидные (с глобоидным червяком), иллюстрированные рисунком 5.4.

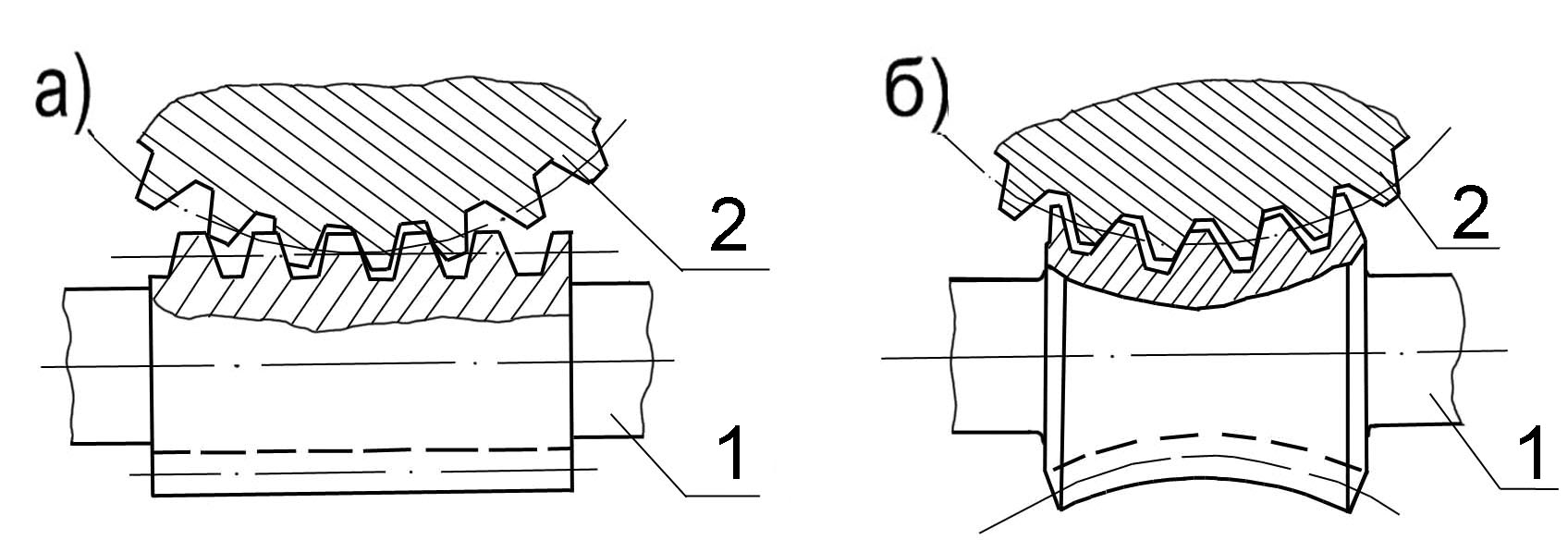

а – передача с цилиндрическим червяком; б – передача с глобоидным червяком.
1 – червяк; 2 – колесо червячное.
Рисунок 5.4 – Иллюстрация цилиндрической и глобоидной червячных передач
В машиностроении преобладают цилиндрические червячные передачи в основном по причине более простой технологии изготовления. Глобоидные передачи применяются реже, хотя они отличаются при одинаковых с цилиндрическими габаритах большей в 1,5…2 раза нагрузочной способностью. Это объясняется сравнительно большей поверхностью контакта между витками червяка и зубьями колеса.
Ведущим звеном червячной передачи, за редким исключением, является червяк. КПД червячных передач значительно меньше, чем КПД зубчатых передач. Причина этого в относительно большой скорости скольжения зубьев в зацеплении передачи. К достоинствам червячных передач относится возможность получения большого передаточного числа в одной паре (8…80 и более), плавность работы и сравнительная малошумность.
5.5.2 Основные параметры цилиндрической червячной передачи стандартизованы. Расстояние р, измеренное между одноименными точками двух соседних витков профиля, называется расчетным шагом червяка и червячного колеса (рисунок 5.5 а). Отношение этого шага р к числу π является главнейшим стандартным параметром передачи – расчётным (осевым) модулем, который измеряется в миллиметрах, т.е.
m = p / π .
Заметим, что цилиндрический червяк – это винт, поэтому его шаг р постоянный и не зависит от того, на каком диаметре он измерен. У червячного колеса, как у всех зубчатых колес, шаг зависит от того, на каком диаметре он измерен. Поэтому червячное колесо имеет такой же шаг р, как и червяк, на одном единственном диаметре d2, именуемом делительным.
Стандартные значения модулей m в миллиметрах для цилиндрических червячных передач по ГОСТ 19672-74 приведены ниже:
– 1-й ряд (предпочтительный): 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5 и т.д.;
– 2-й ряд: 1,5; 3,0; 3,5; 6,0; 7,0; 12,0;
– 3-й ряд: 1,125; 1,375; 1,75; 2,25; 2,75; 4,5; 9,0; 11,0; 14,0; 18,0; 22,0.

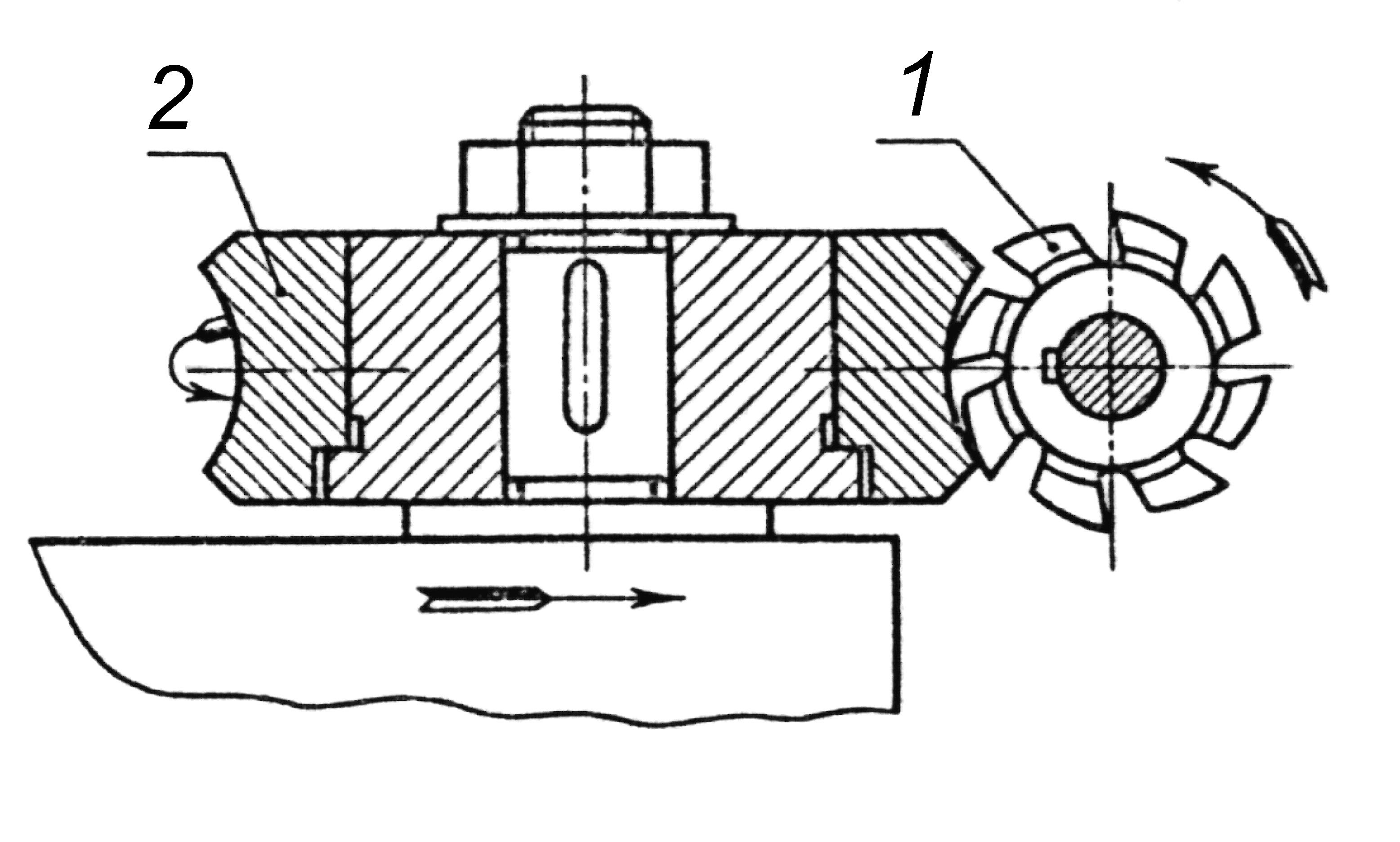

Червячные колеса нарезаются червячными фрезами (рисунок 5.5 б). Очертания режущих кромок фрезы должно соответствовать очертаниям витков червяка, который будет зацепляться с нарезаемым колесом. Стандартизация модулей ограничивает только величины шагов, ведь сколько разных модулей предусматривает стандарт, столько разных шагов могут иметь червячные передачи. Вместе с тем, червяки одного модуля могут быть нарезаны на разных диаметрах. Чтобы ограничить ещё
а) |
|
б) |
|
в) |
|
а – иллюстрация геометрических параметров цилиндрического червяка; б – схема нарезания зубьев червячного колеса; в - иллюстрация геометрических параметров червячного колеса.
1 – фреза; 2 – заготовка червячного колеса.
Рисунок 5.5 – Иллюстрация геометрических параметров цилиндрического червяка и червячного колеса
и диаметры червяков, а следовательно и количество типов и размеров фрез для нарезания червячных колес, упомянутым выше стандартом, вводятся значения безразмерного параметра q, именуемого коэффициентом диаметра червяка. Параметр q определяет число модулей в делительном диаметре червяка d1, т.е. d1 = m∙q. Таким образом, других произвольных значений делительного диаметра d1 стандартные червяки иметь не могут.
Стандартом установлено два ряда значений q:
- 1-й ряд (предпочтительный): 6,3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0;
- 2-й ряд: 7,1; 9,0; 11,2; 14,0; 18,0; 22,4.
Для дополнительного ограничения разнообразия диаметров червяков (и разнообразия зуборезного инструмента) не допускается произвольное сочетание стандартных значений модулей m и относительных диаметров q. ГОСТ 2144-76 предписывает каждому стандартному модулю только ограниченное количество значений q (не более 6).
В
числе стандартных параметров назовём
ещё осевой угол профиля витка червяка
(см.
рисунок 5.5а), высоту головки зуба
и высоту ножки зуба
(см. рисунки 5.5в и 5.6). ГОСТ 2144-76 устанавливает
также стандартные значения межосевых
расстояний
и передаточных чисел u.
Придерживаются их, однако, лишь при
наличии соответствующего требования
в задании на проектирование передачи.
Изучаемые в лабораторной работе геометрические параметры червячной передачи представлены в таблице 5.6, которая иллюстрируется рисунками 5.5 и 5.6.
Таблица 5.6 Основные геометрические параметры некорригированной цилиндрической червячной передачи
№ п/п |
Параметры |
Обозначения |
Формулы |
||
1 |
Число |
заходов червяка |
Z1 |
|
|
зубьев колеса |
Z2 |
|
|||
2 |
Передаточное число |
u |
u |
||
3 |
Направление линии витка червяка и линии зуба колеса |
|
Может быть левое или правое |
||
4 |
Шаг расчетный (осевой для червяка и окружной для колеса) |
|
|
Таблица 5.6 – Продолжение
№ п/п |
Параметры |
Обозначения |
Формулы |
|
5 |
Модуль расчетный червяка и колеса |
|
|
|
6 |
Ход витка червяка |
|
|
|
7 |
Диаметр делительный |
червяка |
|
|
колеса |
|
|
||
8 |
Диаметр окружности вершин |
червяка |
|
|
колеса |
|
|
||
9 |
Диаметр окружности впадин |
червяка |
|
|
колеса |
|
|
||
10 |
Коэффициент диаметра червяка |
|
|
|
11 |
Угол подъёма витков (резьбы) червяка |
|
|
|
12 |
Высота головки зуба колеса и витка червяка |
|
|
|
13 |
Высота ножки зуба колеса и витка червяка |
|
|
|
14 |
Высота зуба колеса и витка червяка |
|
|
|
15 |
Межосевое расстояние делительное |
|
|
|
16 |
Радиальный зазор |
|
|
|
17 |
Ширина венца червячного колеса |
|
|
|
|
||||
18 |
Наибольший диаметр червячного колеса |
|
|

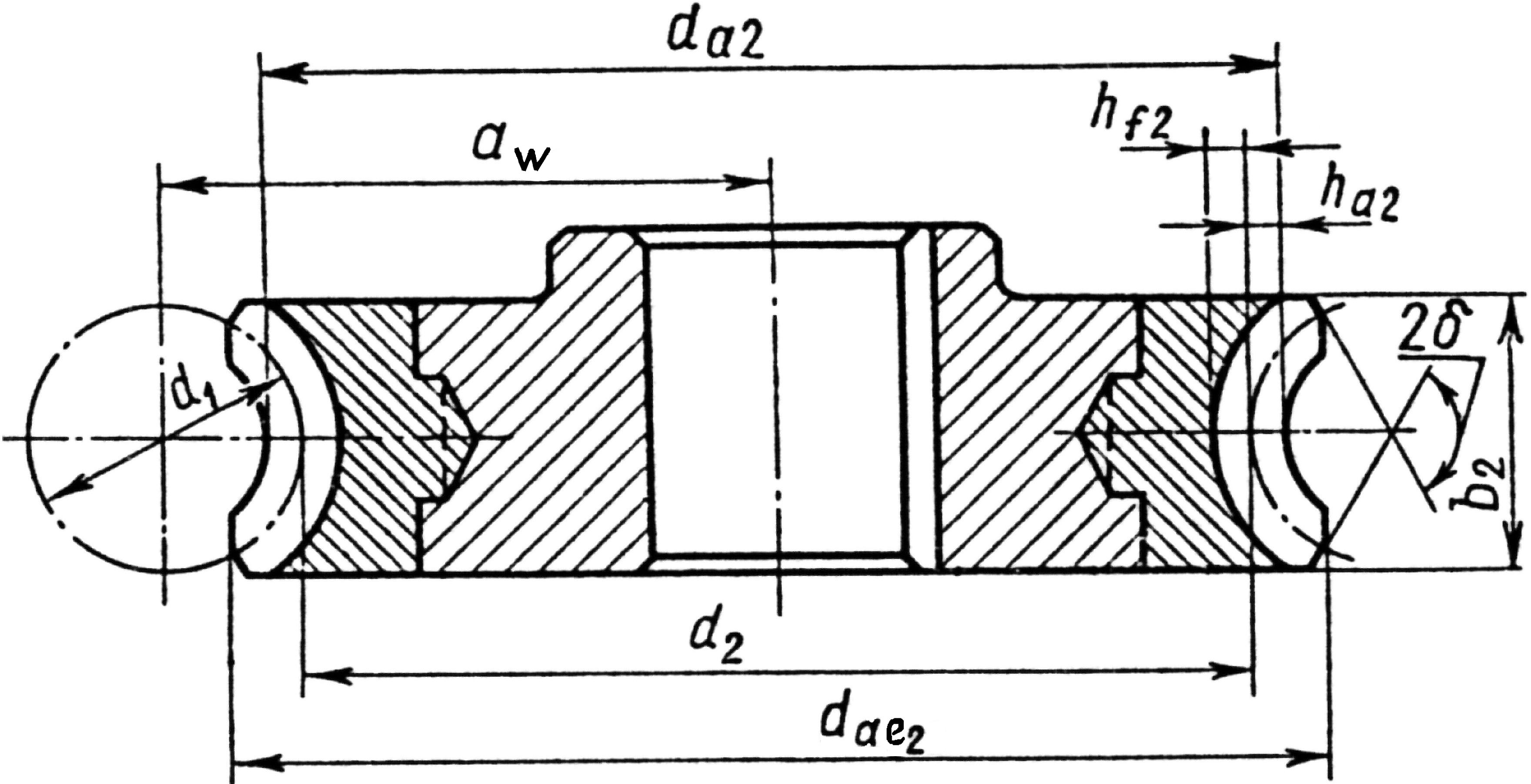

Рисунок 5.6 – Геометрические элементы цилиндрической червячной передачи
