Общие вопросы монтажа паровых котлов.
Монтаж паровых котлов осуществляется по следующим составляющим котельного отделения ТЭС:
Котлоагрегат
Пылеприготовление
Тягодутьевая установка (дымосос, дымовентилятор, воздухоподогреватель)
Система газоочистки при сжигании твердого топлива
Система золошлакоудаления
Обмуровка и тепловая изоляция.
На этих участках организуются специальные бригады под руководством подрядов или мастеров. Главный организующий документ монтажа парового котла – график работ (линейный или сетевой).
Монтаж паровых котлов с точки зрения конструкции главного корпуса может осуществляться в полностью закрытом котельном отделении или при открытой крыше и частичном заполнении стен. Во втором варианте появляется возможность использования современных мощных грузоподъемных механизмов. В закрытых помещениях монтаж паровых котлов может проводиться только при наличии 1 или 2 мостовых кранов. В некоторых случаях на время монтажа монтируются мостовые краны большой грузоподъемности.
Схемы монтажа парогенераторов.
Схемой монтажа называют комплекс монтажных кранов и транспортных механизмов, используемых при монтаже оборудования, сборке монтажных блоков и погрузочно-разгрузочных работах. Различают следующие схемы монтажа оборудования:
a) производство монтажных работ в заранее построенном закрытом здании котельного (парогенераторного) цеха;
б) совмещенное строительство главного корпуса и монтажа оборудования котельных агрегатов (парогенераторов);
в) производство монтажных работ вне здания (или без сооружения здания) котельного агрегата (парогенератора).
П
ри
производстве монтажных работ в закрытом
здании котельного цеха достигается
наибольшая производительность труда
и обеспечивается их высокое качество.
Для монтажа крупных парогенераторов
паропроизводительностью 420 т/ч и больше
используются, как правило, два мостовых
крана грузоподъемностью по 30 или 50 т с
вспомогательным грузовым крюком
соответственно 5 и 10 т. Сверхмощные
парогенераторы производительностью
2650 т/ч, предназначенные для газомазутных
энергоблоков мощностью 800 МВт, монтируются
при помощи специальных мостовых кранов
грузоподъемностью 100 т с вспомогательным
крюком 10 т. При установке на период
монтажа двух или трех мостовых кранов
грузоподъемностью по 30 т один из них
после окончания монтажных работ остается
в эксплуатации для выполнения ремонтов,
а остальные подлежат демонтажу и
дальнейшему использованию на строительстве
тепловых электростанций. Монтажные
краны грузоподъемностью 50 т и 100 т
оставлять для ремонтных работ
нецелесообразно. В начале монтажа
парогенератора используется башенный
кран, а мостовой кран вступает в работу,
после того как будут смонтированы
необходимые строительные конструкции
главного здания.
Монтаж
вспомогательного котельного оборудования
(регенеративные воздухоподогреватели,
дымососы, дутьевые вентиляторы, очистные
фильтры и т.д.), производятся башенными
и прочими кранами. Так, при монтаже
парогенератора ТПП-200 общий объем
монтажных работ составляет 31500 т (рис.
6.7). Из этого объема весовая доля
оборудования, монтируемого мостовыми
кранами, составляет 18600 т (59 %), башенными
кранами – 9150 т (29 %) и прочими кранами
(гусеничными, козловыми) – 3750 т (12 %).
На рисунке 6.8 показана схема расстановки монтажных кранов для совмещенного производства строительных работ в главном корпусе и монтажа оборудования парогенераторов. В качестве основных монтажных механизмов выбраны два башенных грузоподъемностью 40 и 75 т, а в качестве вспомогательного – мостовой кран грузоподъемностью 10 т. Остальные краны предназначены для монтажа вспомогательного оборудования парогенераторной установки (дымососов, золоуловителей и др.)
На
рисунке 6.9 приведена схема
монтажных работ котельного агрегата
без сооружения здания
(электростанции открытого типа) с
использованием козловых кранов.

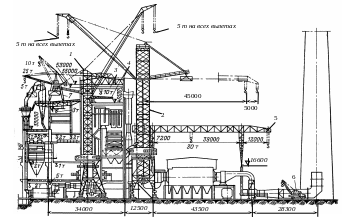

Рис. 6.8. Монтажная схема установки
парогенератора паропроизводительностью
950 т/ч с применением башенных кранов.
1 – башенный кран грузоподъемностью
40 т; 2 – башенный кран грузоподъемностью
75 т; 3 – мостовой кран грузоподъемностью
10 т; 4 – полноповоротный доводочный
кран грузоподъемностью 3 т, 2 шт.; 5 –
козловой кран грузоподъемностью 30 т;
6 – автомобильный кран грузоподъемностью
5 т; 7 – башенный кран грузоподъемностью
10 т.
