10. Компоновка объектов тэс (дымовые трубы).

На современных электростанциях дымовые трубы сооружаются высотой 80, 100, 120,150, 180, 200, 250, 320 м.

а) Труба из монолитного железобетона показана на рисунке 4.27.

Ж елезобетонный ствол трубы имеет коническую форму. Толщина стенок вверху 160÷200 мм, внизу 800-1000 мм. Для защиты стенок трубы от температурного и химического воздействия дымовых газов труба футеруется изнутри обычным (красным) или кислотоупорным кирпичом. Пробор между оболочкой трубы либо заполняется теплоизоляционным материалом, либо вентилируется.

Рис. 4.27. Труба из монолитного железобетона

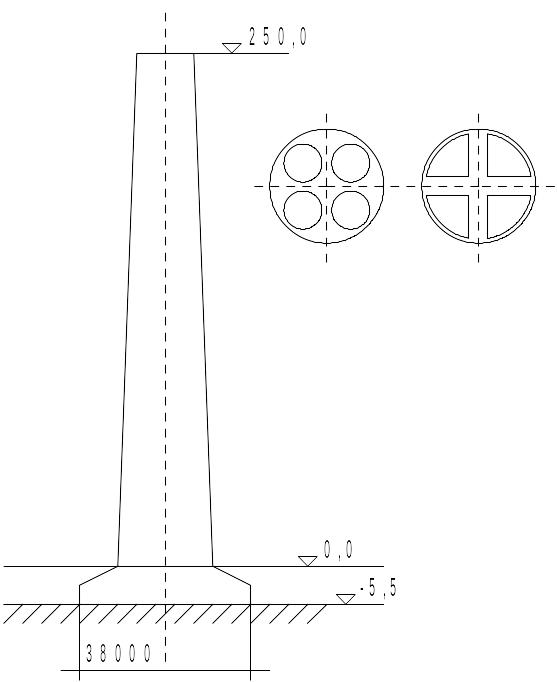

б) Многоствольные дымовые трубы с железобетонной оболочкой показана на рисунке 4.28.

Пространство между стволами вентилируется. В нём устраивается лифт и площадки для осмотра. Металлические дымовые трубы изнутри защищаются от агрессии кислой среды – труба изнутри покрывается слоем металла, не подверженного коррозии.

Рис. 4.28. Многоствольная дымовая труба

11. Компоновки генеральных планов кэс и тэц.

Основное требование – приближение главного корпуса к источнику водоснабжения и снижение нулевой отметки главного корпуса для сокращения длины циркуляционных водопроводов, следовательно, снижение электроэнергии на техническое водоснабжение.

Объединенный вспомогательный корпус (ОВК) и прочие производственные здания располагаются со стороны постоянного торца для сокращения длины инженерно – технических коммуникаций.

С уществует 3 варианта размещения ОРУ на КЭС.

1 вариант: ОРУ расположены между главным корпусом и водохранилищем. Данная компоновка целесообразна для электростанций, имеющих незначительные уклоны. Здесь удаление главного корпуса от водохранилища не приводит к значительному повышению электроэнергии на циркуляционное водоснабжение, при наличии водоподводящего канала между главным корпусом и ОРУ.

2 вариант: ОРУ размещаются со стороны постоянного торца главного корпуса. Здесь расстояние от водохранилища до водохранилища может быть сокращено до 60 м. такая компоновка целесообразна, если рельеф имеет значительный уклон к водохранилищу. В этом случае увеличиваются расходы на перемычки между главным корпусом и ОРУ, но снижаются затраты на циркуляционные трубопроводы и эксплуатационные затраты на перекачку циркуляционной воды.

3 вариант: ОРУ размещены за угольным складом. Такой вариант целесообразен, если имеется сильно выраженный непостоянный рельеф местности и главный корпус лучше размещать ближе к водохранилищу. В этом варианте удлиняются связи между щитом управления главного корпуса и ОРУ, следовательно, удорожание и неудобство обслуживания ОРУ.

Компоновка генерального плана тэц.

К ак правило, ТЭЦ размещаются вблизи промышленного предприятия, или части города для решения вопроса теплоснабжения. Здесь основной задачей является наиболее экономичное размещение ЛЭП и тепловых сетей. При решении вопроса застройки площадки ТЭЦ необходимо предусматривать максимальное кооперирование с близлежащими предприятиями по железнодорожному транспорту, автодорогам, питьевому водоснабжению, очистным сооружениям.

1-главный корпус, 2-дымовые трубы, 3-пиковая котельная, 4-ГРП, 5-трансформаторы, 6-ОРУ, 7-циркуляционная насосная, 8-флотаторы, 9-градирни, 10-склад хим.реагентов, 11-цех ХВО, 12-открытый склад, 13-закрытый склад, 14-проходная, 15-стоянка автомобилей, 16-пожарное депо, 17-мазутное хозяйство.
