Компоновка генерального плана парогазовой тэс

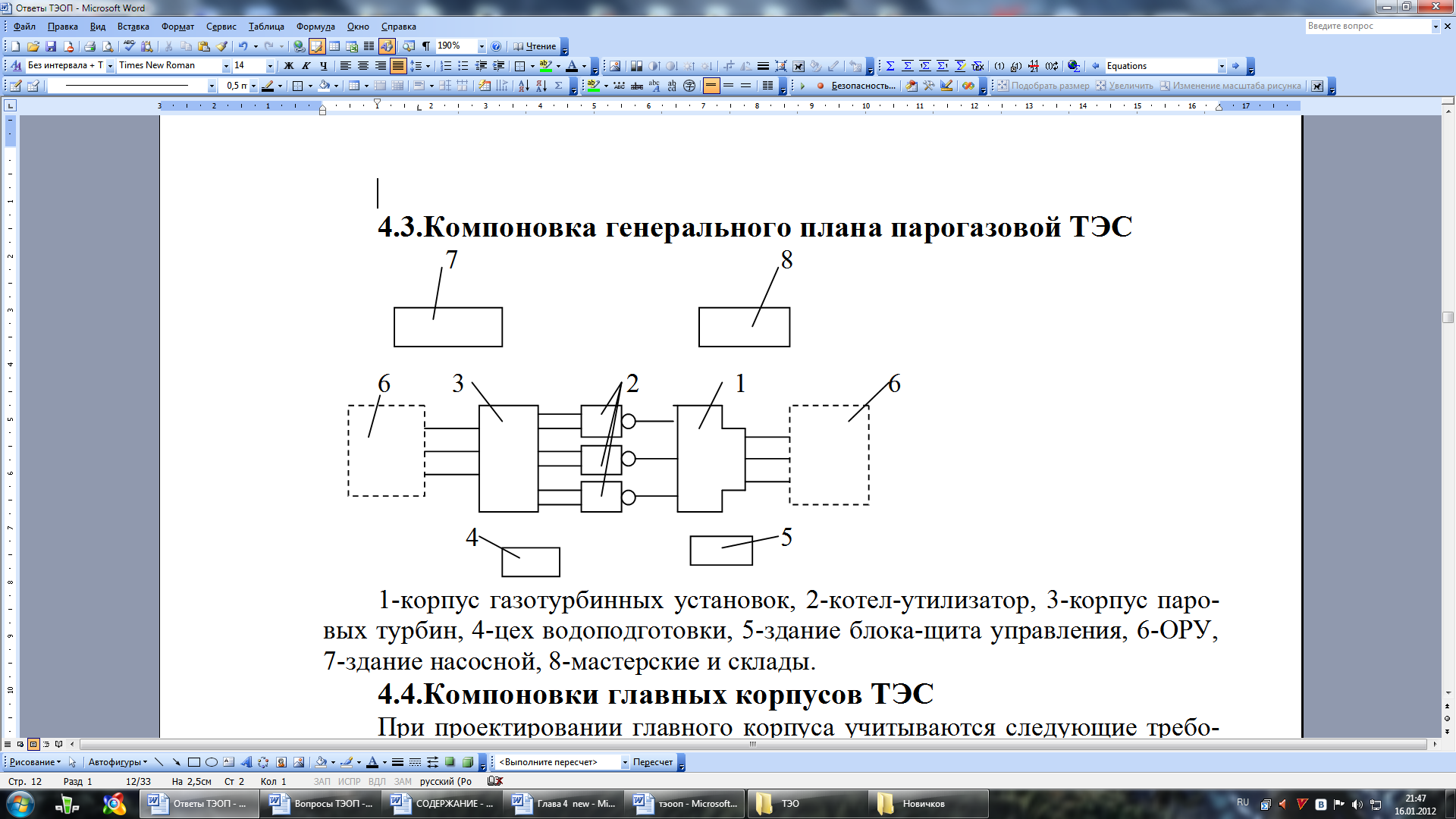

1 -корпус газотурбинных установок, 2-котел-утилизатор, 3-корпус паровых турбин, 4-цех водоподготовки, 5-здание блока-щита управления, 6-ОРУ, 7-здание насосной, 8-мастерские и склады.

12. Компоновки главных корпусов тэс.

Компоновки главных корпусов ТЭС

При проектировании главного корпуса учитываются следующие требования:

1)обеспечение минимальных площадей застройки и строительного объема зданий

2)модульная разбивка высот этажей, шагов пролетов, с целью унификации конструкций

3)установка тяжелого оборудования на 1-м этаже

4)группировка всей коммуникаций, позволяющая пропускать их через специальный проем

5)соблюдение приемлемого температурного режима для персонала главного корпуса и соблюдение правил пожарной безопасности

6)предусмотреть возможность расширения главного корпуса

Компоновка пылеугольных тэс

М З ДО КО БО МЗ ДО БО КО

а) б)

МЗ ДО и БО КО МЗ ДО КО ЦПЗ

в) г)

а) с раздельным бункерным и деаэраторным отделениями,

б) со сдвоенным бункерно-деаэраторным отделением,

в) с совмещенным бункерно-деаэраторным отделением,

г) с центральным пылезаводом (более дорогой).

13. Структура капитальных вложений в оборудование тэс. Капиталовложения в энергетические объекты

Общие капиталовложения в строительство электростанций определяется:

а - коэффициент увеличения капиталовложений в поставку оборудования, ΣК – капиталовложения в поставку оборудования для установки, Кбл – отношение капиталовложений, связанных с вводом энергетических блоков, к стоимости поставки для них оборудования, n – число блоков.

Капиталовложения в конденсационную турбину.

Кмт – материальная составляющая капиталовложений, учитывает массу цилиндров, узлов обще турбинного назначения, параметры острого пара. Зn - заработная плата рабочих, занятых на изготовлении турбины. Ккос – косвенные расходы, возможные при изготовлении турбины. Куд – коэффициент удорожания.

Стоимость котельного агрегата

Косн – стоимость топки, испарительных поверхностей, экономайзера, барабана, пароперегревателей=ΣЦF, Ц – стоимость удельной поверхности, F-площадь поверхности.

, , , , Ктр- стоимость трубопроводов, Ккип – стоимость контрольно измерительных приборов, Карм – стоимость арматуры.

, – стоимость монтажа, – стоимость обмуровки и фундамента, - дополнительные расходы

– стоимость каркаса, С – удельный вес.

Капиталовложения в основное оборудование ТЭС

Косн включает в себя стоимость дымовых труб, электротехническую часть, хим. водоочистку, трубы за пределами котельного цеха, тяго-дутьевые установки, … Определяется долей от Кктд

Капиталовложения во вспомогательное оборудование.

Вспомогательное оборудование – это регенеративные подогреватели, деаэраторы, конденсаторы, насосы и т.д.

Капиталовложения в ГТУ

а - коэффициенты, N – номинальная мощность установки, t – температура газов перед турбиной, G – расход воздуха в компрессоре, πк – степень повышения давления в компрессоре. а0 =4,386*10^(-6), а1 = -0.872, а2 = 3.287, а3 = 1.701, а4 = -0.146

Капиталовложения в разветвленную тепловую сеть , a, b – коэффициенты, зависящие от способа монтажа сетей, М – коэффициент, зависящий от местных условий. В практике технико-экономических расчетов, когда искомый параметр вызывает изменение капиталовложений. В этом случае пользуются аппроксимационной зависимостью: Ко – капиталовложения в базовый вариант, Кх – в измененный, Хо – параметр в базовом варианте, Хх – в измененном варианте, m – показатель степени, который зависит от типа исследуемого элемента.
