1.3.Типы резьб и область их применения. Основные геометрические параметры резьбы. Понятие о расчетном диаметре крепежных резьб:
Резьба может выполняться по цилиндрической (цилиндрическая резьба) и конической (коническая резьба) поверхности.
В зависимости от направления винтовой линии различают правую и левую резьбу.
Различают однозаходную и многозаходную резьбу.
Существует резьба с крупным и мелким шагом.
В зависимости от профиля резьбы можно выделить крепежные и ходовые резьбы:
1. Крепежные:
- метрическая (600)
- круглая
- трубная (550)
- треугольная
2. Ходовые (обладают меньшим моментом трения и большим кпд):
- трапецеидальная (300)
- упорная (30)
- прямоугольная (трудна в изготовлении)
Основные геометрические параметры (на примере метрической резьбы):
Н – высота профиля;
Н1 – рабочая высота профиля;
d – номинальный диаметр;
α – угол профиля;
d3 – внутренний диаметр винта;
D1 – внутренний диаметр гайки;
D2, d2 – средний диаметр;
Р – шаг резьбы;
Рn – ход резьбы;
- угол подъема витка по средней линии:

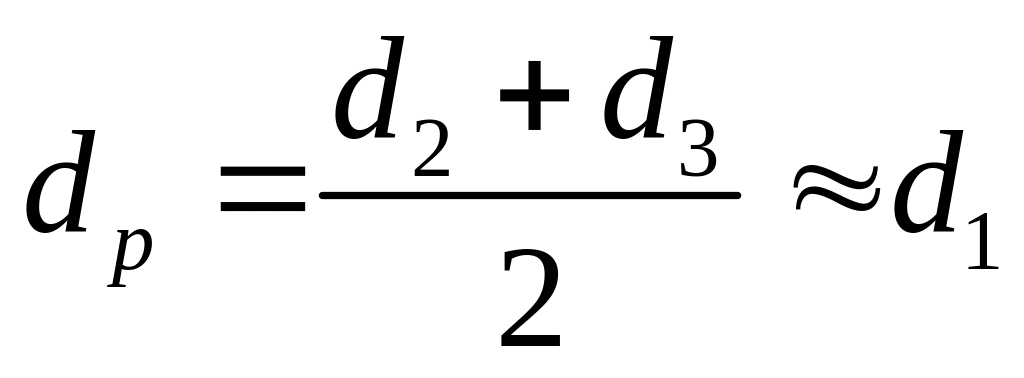

Расчетный диаметр - среднее арифметическое между d2
и d3:
Таким образом за расчетный принимают внутренний диаметр гайки.
1.4. Вывод расчетных зависимостей для определения момента сопротивления в резьбе и момента трения на торце гайки (головки болта):

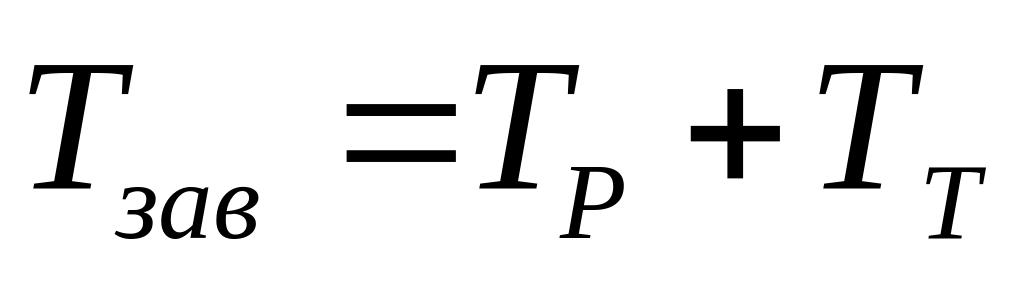

Момент завинчивания используется на преодоление момента в резьбе и момента сил трения на торце гайки о неподвижную поверхность детали :

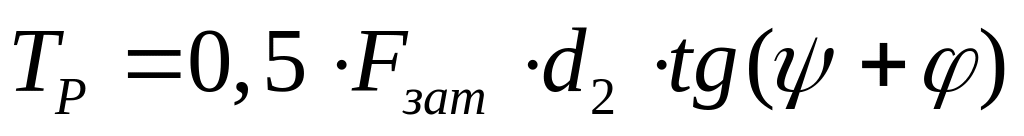

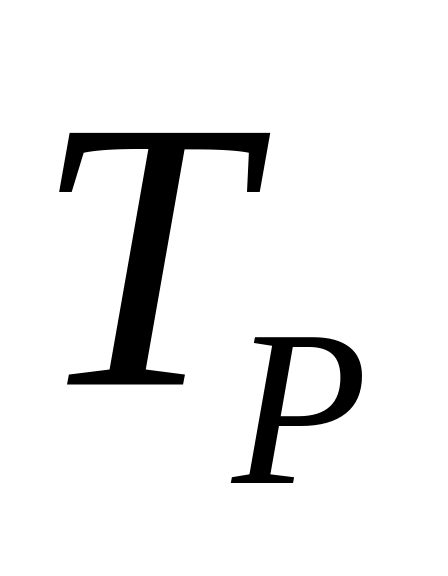

Момент сопротивления в резьбе :
а) при завинчивании:

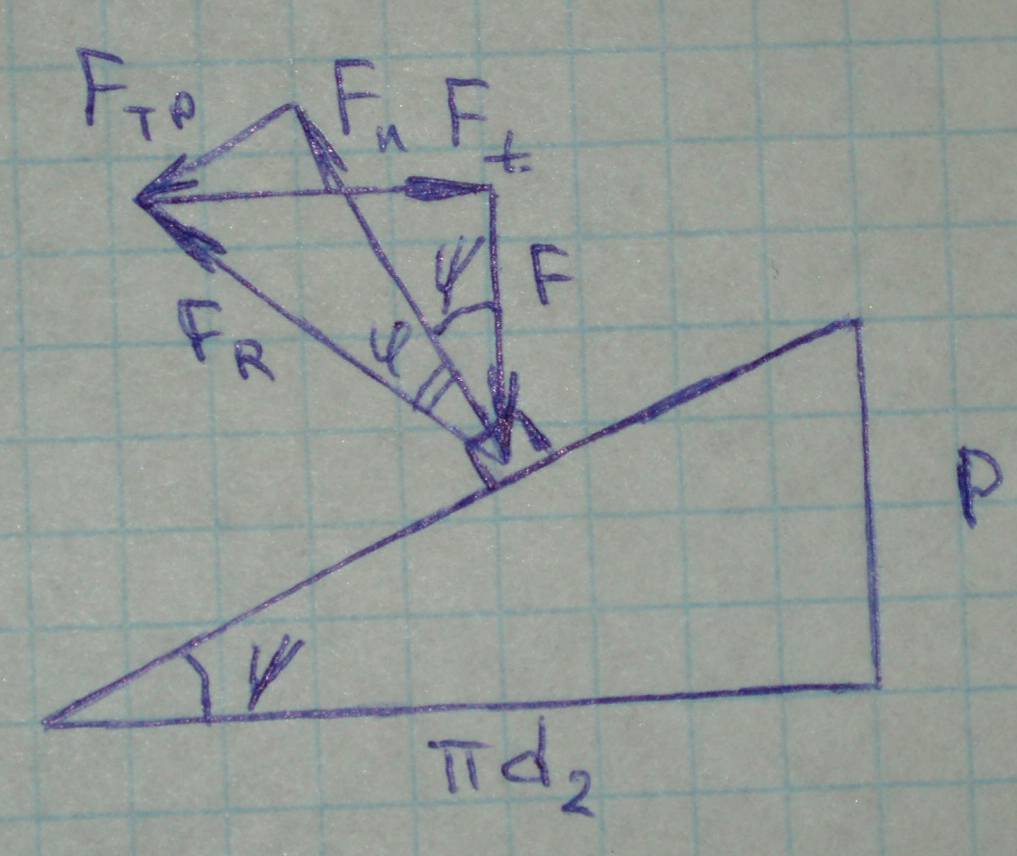

F – осевая сила в винте
Ft – окружная сила, приложенная к эл-ту гайки на диаметре d2
FR – сила, действующая на элемент гайки со стороны опорной поверхности
Fтр – сила трения, пропорциональная нормальному давлению Fn.

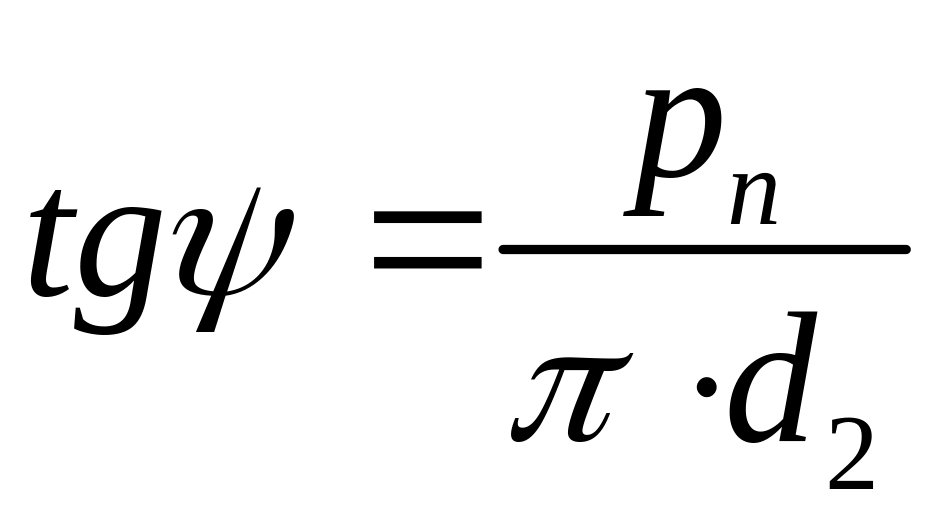

- угол подъема витка по средней линии:

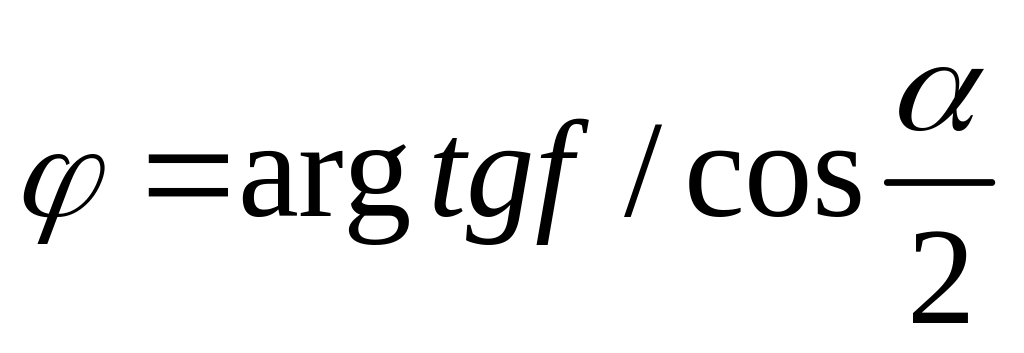

- приведенный угол трения:
Приведенный угол трения учитывает треугольный профиль резьбы
б) при отвинчивании:
изменяется направление силы трения, в результате чего момент сопротивления в резьбе:
Момент трения на торце гайки :
Принимается, что равнодействующая сил трения приложена по среднему диаметру кольцевой опорной поверхности:
, где a – размер под ключ, - отверстие под винт.
Тогда момент сил трения на торце гайки определяют по ф-ле:
- коэффициент трения на торце гайки
1.5. Условие самоторможения винтовой пары:
При отвинчивании элемент гайки движется вниз и сила трения меняет направление. Величина и направление окружной силы Ft в этом случае зависят от соотношения приведенных углов трения и подъема винтовой линии . Ft – это сила, которую надо приложить, чтобы удержать гайку от самоотвинчивания.

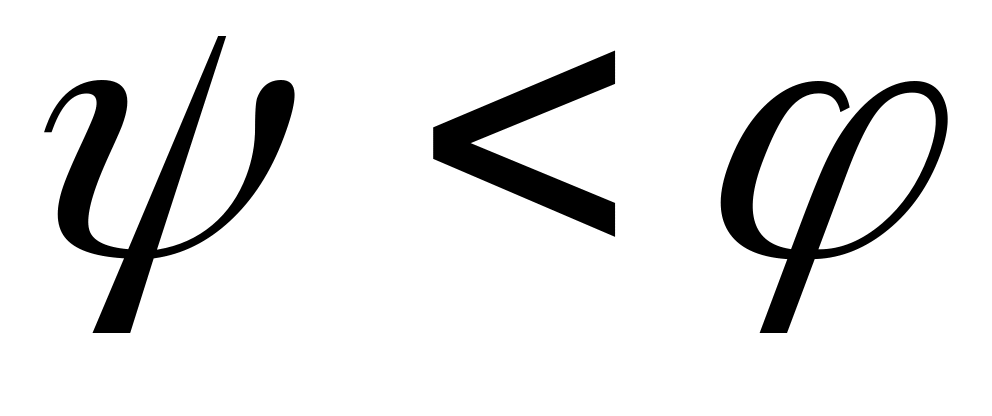

Таким образом для того, чтобы гайка самопроизвольно не отвинчивалась необходимо выполнение условия самоторможения:
Все крепежные резьбы (в том числе и с крупным шагом) являются самотормозящими.
1.6. Коэффициент полезного действия винтовой пары. Способы повышения кпд винтовой пары:

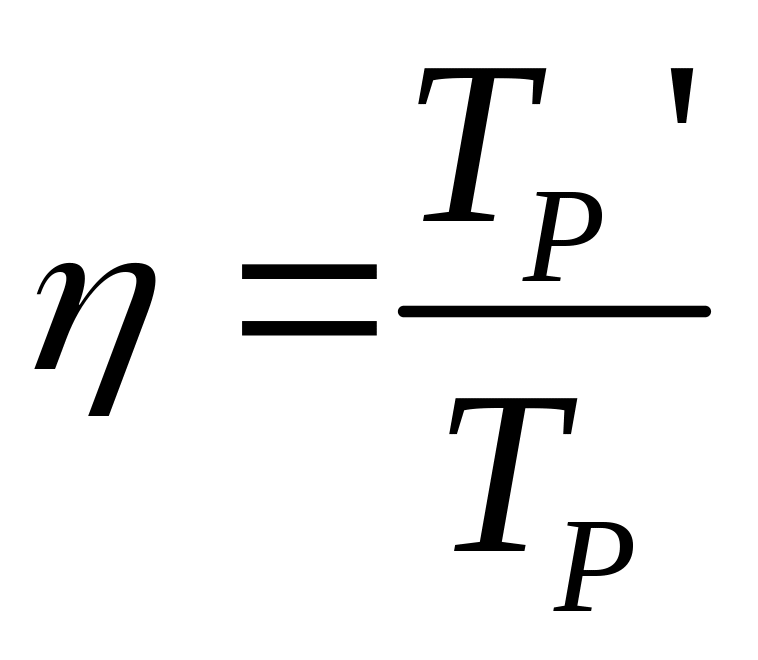

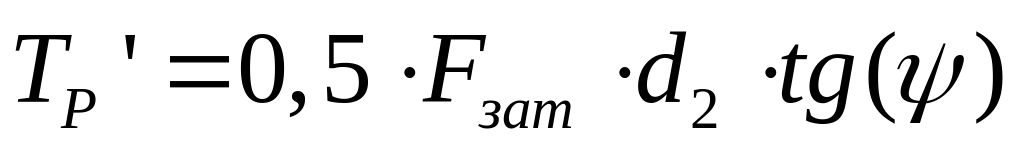

КПД винтовой пары определяют по отношению работы, затраченной на завинчивание гайки без учета сил трения , к работе гайки на том же перемещении, но с учетом сил трения , где - угол поворота гайки. Т.к. перемещение в обоих случаях одинаково, КПД можно вычислить через соотношения соответствующих крутящих моментов:
Из формулы видно, что КПД возрастет при увеличении угла подъема винтовой линии , что обеспечивается при использовании многозаходных резьб. В этом случае ходовая резьба может быть несамотормозящей и использоваться не только для преобразования вращательного движения в поступательное, но и наоборот. Это становится возможным, если угол подъема больше приведенного угла трения .
