2.21. Червячные передачи со смещением исходного производящего контура, коэффициенты смещения.

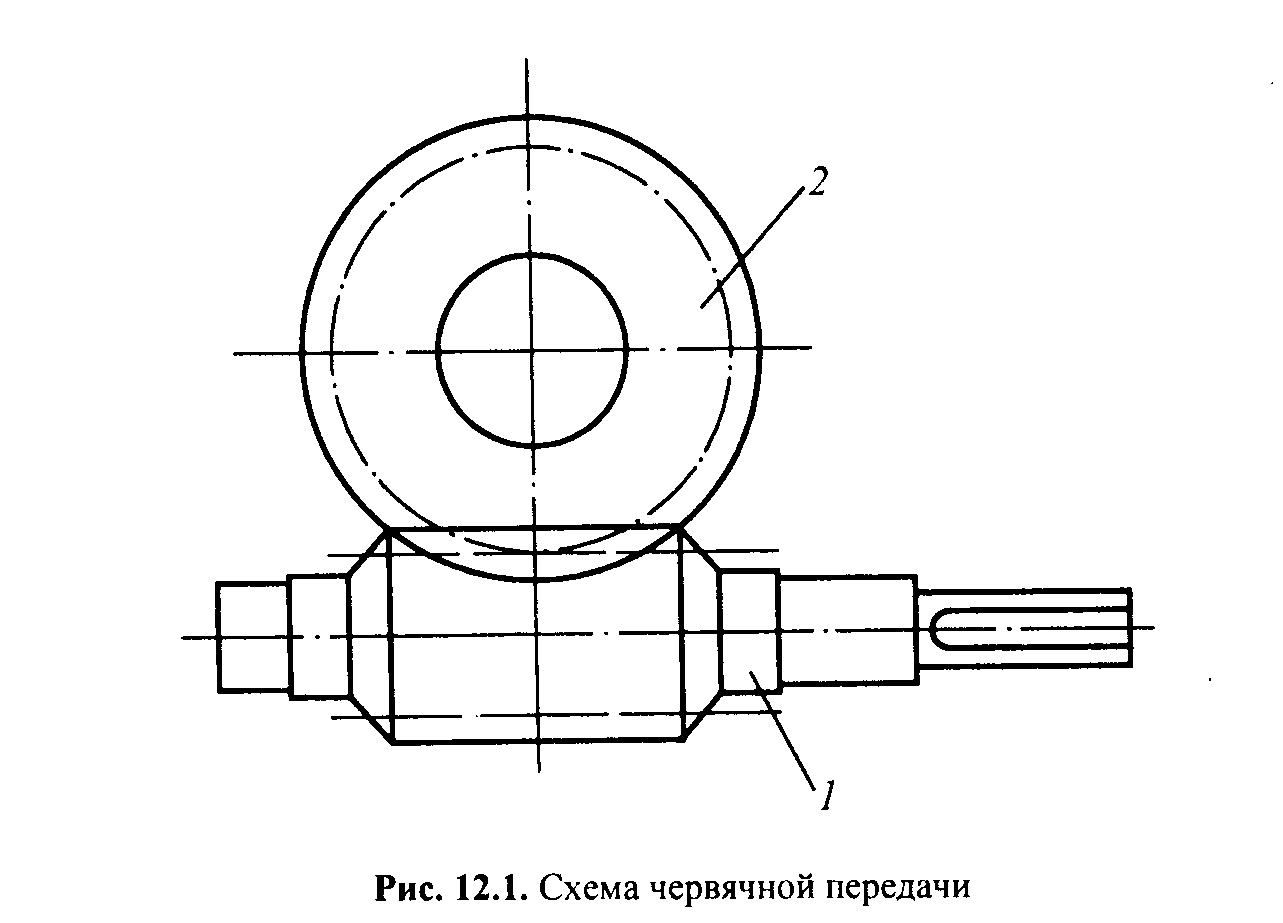

Ч ервячная передача – механизм для передачи вращения зацеплением с непосредственным контактом витков червяка и зубьев червячного колеса. Большинство передач выполняют со смещением режущего инструмента (рис. 12.6). Передачи со смещением выполняют для получения стандартного межосевого расстояния или изменения числа зубьев колеса (на 1-2 зуба). Положительное смещение приводит к увеличению межосевого расстояния:
(12.9)
При этом коэффициент смещения инструмента
(12.10)
Рекомендуется коэффициент смещения х принимать в диапазоне 0...1 (допускается х в пределах ±1). Предпочтительно использовать положительные смещения, при которых несколько повышается нагрузочная способность передачи. Для передач с вогнутым профилем витка червяка (ZT) назначают большие коэффициенты смещения (1,0 < х < 1,4), предпочтительно х = 1,1... 1,2 . Значительное положительное смещение для этих передач является дополнительным фактором повышения нагрузочной способности.
Нарезание колес со смещением выполняют тем же инструментом, что и без смещения. В передачах со смещением изменяется диаметр заготовки червячного колеса при неизменном диаметре заготовки червяка. Для червяка передачи со смещением изменяются начальный диаметр
(12.11)
и длина нарезанной части при неизменных
Угол подъема витка червяка на начальном цилиндре:
(12.12)
У червячного колеса, нарезанного со смещением инструмента, все размеры, кроме делительного диаметра, отличаются от размеров колеса, нарезанного без смещения. Диаметры вершин и впадин в среднем сечении
(12.13)
(12.14)
для всех передач, кроме передач с эвольвентным червяком, для которых
(12..15)
2.22 Типы червяков, технология изготовления червяков и червячных колес.
По форме тела червяки разделяют на цилиндрические, глобоидные и тороидные. Наибольшее применение находят цилиндрические червяки как более простые в изготовлении и обеспечивающие достаточно высокую нагрузочную способность.
Профиль витков червяка можно варьировать, так как червячные колеса изготовляют инструментом, являющимся аналогом червяка. По форме боковой поверхности витка червяки подразделяют на архимедовы (обозначение ZA), конволютные (ZN), эвольвентные (ZJ), нелинейчатые с поверхностью, образованной конусом (ZK), и с вогнутым профилем витка (ZT).
При невысоких требованиях к нагрузочной способности и ресурсу в условиях мелкосерийного производства применяют архимедовы и конволютные червяки. Витки архимедовых червяков имеют прямолинейный профиль в осевом сечении, в торцовом сечении витки очерчены архимедовой спиралью (рис. 12.2, а, г). Витки конволютиых червяков имеют прямолинейный профиль в сечении, нормальном к направлению витка, в торцовом сечении витки очерчены удлиненной эвольвентой (рис. 12.2, б, д). Нарезают архимедовы и конволютные червяки на универсальных токарно-винторезных станках. Для шлифова ния архимедовых червяков требуется круг, очерченный сложной кривой в осевом сечении, что ограничивает их применение. Шлифование конволютных червяков конусными кругами с прямолинейными образующими на обычных резьбошлифо-вальных станках приводит к небольшому искривлению прямолинейного профиля витка, поэтому такие червяки называют нелинейчатыми. Червячные фрезы для нарезания червячных колес шлифуют тем же способом, поэтому получают правильное зацепление.
Эвольвентные червяки представляют собой косозубые колеса с малым числом зубьев и очень большим их углом наклона (рис. 12.2, в, е). Профиль зуба в торцовом сечении очерчен эвольвентой. Эвольвентные червяки с высокой твердостью поверхности шлифуют плоской стороной шлифовального круга.
