Предохранительное устройство

Для цепных конвейеров применяют ловители цепи, для ленточных – ковши по торцам с двух сторон соединяются стальными канатами.

Расчёт элеваторов

1. Определяется тип элеватора.

Тип элеватора, скорость движения и форму ковшей выбирают в зависимости от характеристики груза, заданной производительности и высоты подъёма.

2. По распределённой ёмкости ковша выбираются по таблицам ковши с их размерами.

;

3. Расчёт тягового элемента.

Для ленты:

Определяется число прокладок ;

Предварительно определяется S _max

,

где К_з = 1,1…1,3 – коэффициент неучтённых потерь; К_б - коэффициент ослабления ленты под элеваторные болты, К_б 0,9; .

Для цепи: ; S_расч = S_max ; S_расч = (для двух цепей); S_разр = S_расч п .

4. Тяговый расчёт.

2 – точка минимального натяжения;

; S_4-5 = S₄ + W_4-5

W_4-5 = q_грH+ (q_гр+ q_гр)L; S_min 5q_гр;

Рис. 80. Диаграмма натяжения

тягового элемента

Для цепных элеваторов нужно учитывать дополнительную динамическую нагрузку.

,

где m – масса перемещаемого груза и цепи с ковшами;

для вертикального элеватора ;

для наклонного элеватора ;

W_загр = K_зач q_гр ,

где К_зач – коэффициент, учитывающий затраченную работу на зачерпывание груза (зависит от скорости и характеристик груза).

Полочные элеваторы

Полки крепятся к шарнирам тяго-

вой цепи. Могут как поднимать,

так и опускать груз.

Применяются пластинчатые В и

ВК цепи. Скорость 0,2…0,3 м/с.

Расчёт полочного и люлечного эле-

ватора аналогичен расчёту цепного

ковшового элеватора, за исключе-

нием полочного, где нужно учиты-

вать дополнительные сопротивления.

Рис.81. Схема полочного элеватора

Т.к. груз находится консольно, воз-

никают дополнительные силы N.

- дополни-

тельное усилие на одной полке;

- коэффициент трения.

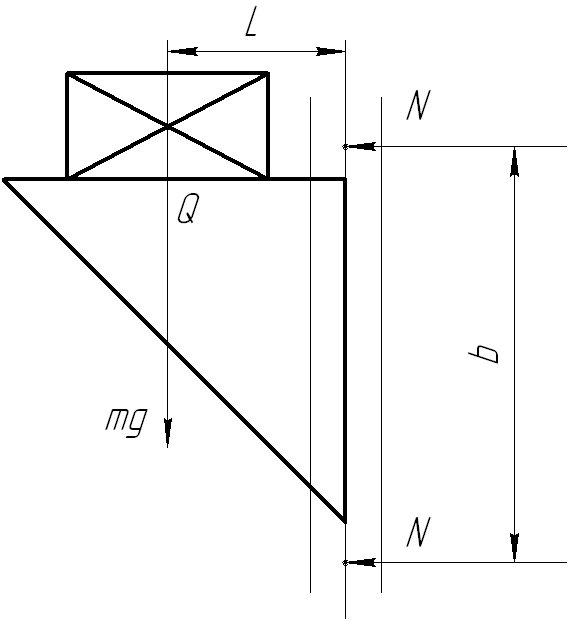

Рис. 82. Расчётная схема полки

ПОДВЕСНЫЕ КОНВЕЙЕРЫ

Подвесные конвейеры служат для перемещения штучных грузов по любой, в том числе, и пространственной трассе.

Подвесные конвейеры могут служить в качестве межцехового, внутрицехового транспорта, технологических конвейеров и в качестве подвижных складов.

По конструкции подвесные конвейеры подразделяются на:

1. Подвесные грузонесущие конвейеры (рис. 83).

1 – ходовой путь;

2 - каретка;

3 – тяговый элемент;

4 – подвеска.

Рис. 83.

2. Подвесные толкающие конвейеры (рис. 84).

1 – тяговый путь;

2 – каретка с толкателем;

3 – тяговый элемент;

4 – грузовой (ходовой) путь;

5 – тележка;

6 – подвеска.

Рис. 84.

3. Подвесные грузоведущие конвейеры (рис. 85).

Рис. 85.

4. Несущие грузоведущие конвейеры (рис. 86).

Рис. 86.
