4 Дорожки для записи цифровой информации в коде 8-4-2-1, а 5 дорожка для вспомогательных команд.
16
Примеры записи чисел:
6281
|
|
103 |
102 |
101 |
100 |
0 |
|
23 = 8 |
|
|
● |
|
● |
|
22 = 4 |
● |
|
|
|
● |
|
21 = 2 |
● |
● |
|
|
|
|
20 = 1 |
|
|
|
● |
● |
|
реверс |
|
|
|
|
|
– 5793
|
|
103 |
102 |
101 |
100 |
0 |
|
23 = 8 |
|
|
● |
|
● |
|
22 = 4 |
● |
● |
|
|
|
|
21 = 2 |
|
● |
|
● |
|
|
20 = 1 |
● |
● |
● |
● |
|
|
реверс |
|
● |
|
|
|
Пробивка дополнительного отверстия под сотнями в 5 дорожке говорит о том, что число имеет знак «–».
Кадр информации располагается на 15 дорожках перфоленты. Первые 3 дорожки пропуск между кадрами: с 4 по 7 это приращения по Х – ∆X; с 8 по 11 это приращения по Y – ∆Y; 12, 13 это приращения по Z – ∆Z; 14,15 это код скорости V. Необходимо построить первые 15 кадров.
17
Таблица 4 Монограмма кодов скоростей, взависимости
от величины подачи
|
V |
S мм/ мин t, сек. |
250 |
450 |
V |
S мм/ мин t, сек. |
250 |
450 |
|
01 |
29,5 |
4925 |
8850 |
01 |
2,95 |
492 |
885 |
|
02 |
26,5 |
4425 |
7950 |
02 |
2,65 |
442 |
795 |
|
05 |
24 |
4010 |
7200 |
05 |
2,4 |
401 |
720 |
|
10 |
22 |
3675 |
6600 |
10 |
2,2 |
368 |
660 |
|
20 |
20 |
3340 |
6000 |
20 |
2,0 |
334 |
600 |
|
50 |
18 |
3005 |
5400 |
50 |
1,8 |
300 |
540 |
|
11 |
15 |
2505 |
4500 |
11 |
1,5 |
250 |
450 |
|
12 |
12,5 |
2090 |
3750 |
12 |
1,25 |
209 |
375 |
|
22 |
10,0 |
1837 |
3300 |
22 |
1,10 |
184 |
330 |
|
24 |
12,25 |
1712 |
3075 |
24 |
1,025 |
171 |
308 |
|
25 |
9,4 |
1570 |
2820 |
25 |
0,94 |
157 |
281 |
|
55 |
8,5 |
1420 |
2550 |
5 |
0,85 |
142 |
255 |
|
18 |
7,5 |
1250 |
2250 |
13 |
0,75 |
125 |
225 |
|
16 |
6,3 |
1052 |
1890 |
16 |
0,63 |
105 |
189 |
|
17 |
5,0 |
835 |
1500 |
17 |
0,50 |
84 |
150 |
|
56 |
4,6 |
777 |
1395 |
56 |
0,46 |
78 |
140 |
|
27 |
4,4 |
735 |
1330 |
27 |
0,44 |
74 |
132 |
|
57 |
4,2 |
701 |
1260 |
57 |
0,42 |
70 |
126 |
|
35 |
3,7 |
618 |
1110 |
35 |
0,37 |
62 |
111 |
|
40 |
3,4 |
568 |
1020 |
40 |
0,34 |
57 |
102 |
18
Приложение А

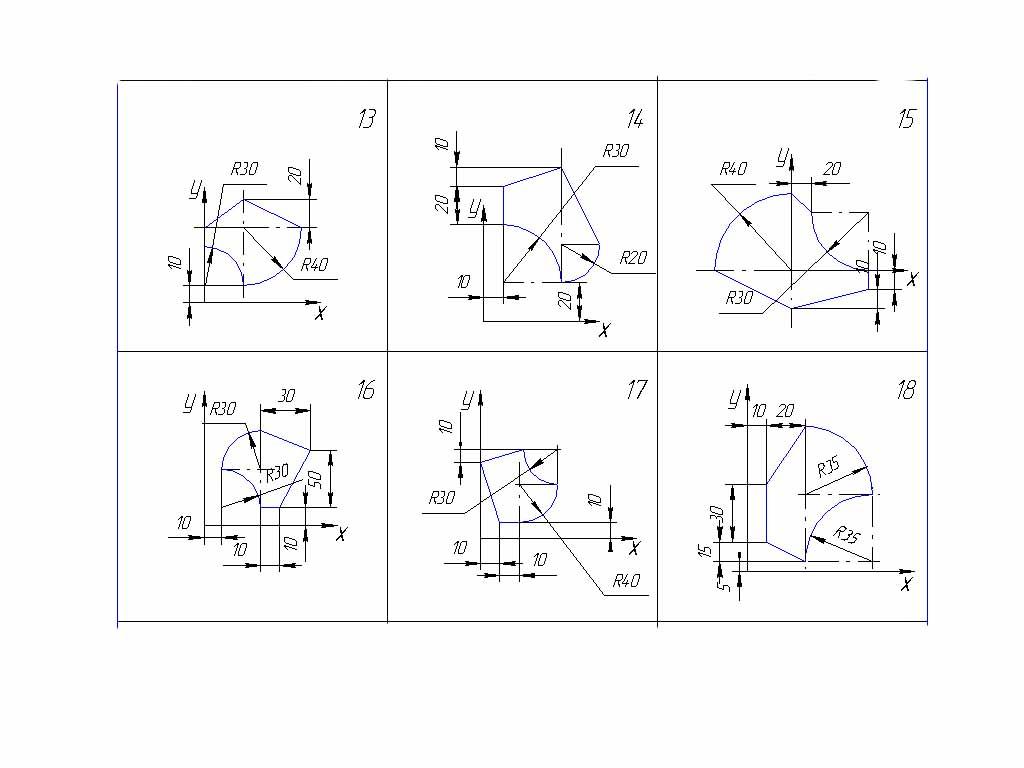

Варианты заданий
19
Продолжение приложения А
20
Продолжение приложения А
21
Продолжение приложения А
22
Продолжение приложения А
23
Продолжение приложения А
24
Продолжение приложения А
25
Продолжение приложения А
26
Продолжение приложения А
Контрольные вопросы
1 Что такое эквидистанта?
2 Построение эквидистанты.
3 Что такое характерные точки?
4 Построение характерных точек.
5 Что такое аппроксимация?
6 Виды аппроксимации.
7 Привести формулы для различных видов аппрок -
симации.
8 Как выбирается нулевая точка режущего инструмента?
9 Чему равен угол аппроксимации на участках с окружностью?
10 Какова зависимость, по которой заполняются графы Δ1 и Δ2 таблицы 2.
11 Какая система ЧПУ применяется для обработки детали?
27
Практическая работа №2
«Настройка токарно-винторезного станка модели 16К20 на нарезание резьб и обработку конусов»
Общие указания к проведению практической
работы
Цель работы:
1 ознакомиться с устройством и действием отдельных механизмов станка;
2 ознакомиться с понятиями наладки и настройки
станка;
3 изучить методику настройки станка на нарезание одно и многозаходных резьб с включённой и выключенной коробкой подач;
4 изучить способы подбора чисел зубьев для гитары сменных колёс;
5 изучить основные способы обработки конических и фасонных поверхностей;
6 освоить приёмы наладки и работы на станке.
