210
ний позволяет повысить степень индустриализации строительства и снизить его стоимость, так как на строительной площадке осуществляется только сборка панелей, изготовленных на предприятии.
Полупрозрачные ограждения, устанавливаемые иногда вместо стен (части стены), называют-
ся витражами.
Перекрытия образуют потолок нижележащего и пол вышележащего этажа. В зависимости от местоположения в здании они делятся на подвальные, чердачные и междуэтажные. Перекрытия собирают из горизонтальных конструкций – панелей перекрытия, опирающихся на несущие стены, колонны или элементы каркаса. Каркас образует остов здания в виде пространственной системы вертикальных и горизонтальных несущих элементов – колонн и ригелей. Ригели (рис. 6.12,5) – железобетонные балки, которые воспринимают нагрузку от панелей и передают ее на колонны.
Крыша состоит из двух элементов – несущей и ограждающей частей. Несущая часть воспринимает нагрузки от ветра, снега и собственной массы и передает их на стены или каркас здания. Она может состоять из железобетонных панелей, балок, деревянных или железобетонных стропил, ферм. Ограждающая часть служит гидроизоляционной и теплоизоляционной защитой и состоит из кровли и ее основания. Кровля может быть выполнена из листовой оцинкованной стали, асбестоцементных листов, черепицы или рулонных материалов. Плоскостям крыши придают соответствующий уклон, при уклоне до 10 градусов крыша называется плоской. Большинство современных зданий строится с плоской крышей и внутренним стоком атмосферных вод в канализацию.
Лестница состоит из наклонной конструкции со ступенчатой поверхностью (марша) и горизонтальной площадки. Марши ограждают перилами. Иногда вместо лестниц устанавливают наклонные панели – пандусы (например, на спуске в метро).
6.3.2. Проектирование строительства. СНиП и другие нормативные документы. Проек-
тирование и строительство зданий ведется по определенным правилам, приведенным в нормативных документах, называемых "Строительные нормы и правила (СНиП)".
211
СНиП – свод правил, определяющий основные положения в строительстве. СНиП состоит из 3 частей: I – "Общие положения"; II – "Нормы строительного проектирования"; III –"Правила производства работ и приемки"; IV – "Сметные нормы".
Впервой части освещены вопросы технического нормирования в строительстве: виды, категории и порядок разработки, согласования и утверждения нормативных документов, терминология, классификация зданий и сооружений, системы допусков и отклонений в строительстве для материалов, деталей и конструкций и т.д.
Во второй части изложены требования к проектированию, пожарной безопасности, нормы теплотехники и освещения, нормы проектирования фундаментов, водоснабжения, теплоснабжения, вентиляции, газоснабжения и т.д., нормы планировки и застройки городов и поселков, генпланы предприятий.
Втретьей части приведены правила организации строительства: индустриализация, ор- ганизационно-техническая подготовка, механизация и автоматизация, оперативное планирование и диспетчеризация, правила техники безопасности, благоустройство территории.
Вчетвертой части собраны сметные нормы на производство всех видов строительномонтажных работ (ранее–ценники на изделия, материалы и полуфабрикаты).
Проектирование осуществляется с учетом Планов развития и застройки соответствующих территорий, схем районных планировок города и др. документов, определяющих схему застройки территории. Заказчик представляет в местные органы декларацию о намерениях, где приводит сведения о проекте предприятия, его потребности в энергоресурсах, влиянии на окружающую среду, информацию об источниках финансирования и способах использования готовой продукции. После получения положительного заключения разрабатывается «Обоснование инвестиций в строительст-
во», для чего заказчик выдает генеральной проектной организации (генпроектировщику) задание
на проектирование. Генпроектировщиком по подряду с заказчиком является проектная организация, выполняющая основную часть проектных работ (в жилищно-гражданском строительстве) или разрабатывающая технологическую часть проекта (в промышленном строительстве). С ее согласия заказ-
212
чик по контракту нанимает для проектирования специализированные субподрядные проектные и проектно-изыскательские организации.
Проектирование предприятия начинается с разработки технико-экономического обоснования и инженерных изысканий, в которых дается характеристика района строительства, климатические условия, численность населения, коммуникации, снабжение энергией и т.д.
После их рассмотрения заказчик составляет задание на проектирование. В него входит решение местного органа о строительстве здания и отводе территории, архитектурно-планировочное задание главного архитектора района, условия присоединения коммуникаций к городским сетям, строительный паспорт с характеристикой зданий и окружающей территории, производственноэкономические характеристики предприятия и т.д.
Для зданий и сооружений, которые будут строиться по типовым и повторно-применяемым проектам, а также для технически несложных объектов, проектирование строительства может производиться в одну стадию – технорабочий проект со сводным сметным расчетом стоимости. Проектирование более крупных объектов производится в две стадии – сначала составляется проект с укрупненным сметным расчетом стоимости, затем рабочая документация со сметами и рабочими чертежами. Стадийность определяется заказчиком.
Проект состоит из пояснительной записки, технико-экономической части, генерального плана, технологической части, проекта организации труда и управления производством, строительной части, проекта организации строительства (ПОС).
Проект организации строительства выполняется организацией, ведущей проектирование объекта. В соответствии со СНиП, ПОС является обязательным документом для заказчика и организаций, осуществляющих строительство и материально-техническое снабжение объекта. В нем определяются объемы строительно-монтажных работ (СМР), потребности в оборудовании, материалах и энергоресурсах, устанавливаются сроки выполнения и методы производства работ, потребность в кадрах, строительных машинах, в транспорте, разрабатываются технологические схемы возведения зданий.
213
Расчет стоимости зданий на первой стадии определяется укрупненно по нормативам. Проект согласовывается с заказчиком и строителями.
Врабочую документацию входят: рабочие чертежи, ведомости объемов СМР, сводные ведомости потребности в строительных материалах, спецификации на оборудование и габаритные чертежи, паспорта рабочих чертежей зданий и сооружений и т.д.
Всостав рабочих чертежей входят архитектурно-строительные чертежи: генплан с подземными коммуникациями, планы зданий, разрезы, чертежи фундаментов, нетиповых узлов и деталей; технологические чертежи – планы и разрезы этажей с расстановкой оборудования и его спецификация, монтажные планы перекрытий и т.д. Здесь же приводятся заказные спецификации. При разработке технорабочего проекта в него включают только те чертежи, которых нет в типовых и повторно применяемых проектах.
6.3.3. Организация и порядок проведения строительных работ. На основе принятых в ПОС решений, рабочей и проектной документации, учета условий поставки материалов и оборудования и др. исходных документов разрабатывается проект производства работ (ППР). В него входят: календарный план производства работ, строительный генеральный план, технологические карты на выполнение отдельных видов работ, пояснительная записка и др. документы.
Генеральный план (от лат. generalis – общий) или сокращенно генплан промышленного предприятия – одна из важнейших частей проекта, содержащая решение вопросов планировки и благоустройства территории, размещения зданий и сооружений, транспортных коммуникаций, инженерных сетей, расположения предприятия в промышленном районе и т.д.
ППР является основным документом для организации работ при возведении объекта, контроле и учете. В ППР уточняются сроки работ, очередность, потребность в строительной технике, транспорте, принимаются решения по производству геодезических работ, по технике безопасности, по прокладке временных коммуникаций и т.д. ППР утверждается главным инженером подрядной организации, а его подразделы – главными инженерами субподрядных организаций. Без наличия ППР начинать строительство не рекомендуется.
214
Строительное производство состоит из изготовления конструкций и оборудования, их монтажа и отделочных работ. Изготовление сборных конструкций и оборудования производится на предприятиях, монтаж и отдельные работы выполняют строительные фирмы. На заводах железобетонных изделий (ЖБИ) изготавливают все несущие и ограждающие конструкции каркаса здания – фундаменты, колонны, ригели, плиты перекрытий, стеновые панели, лестницы, перегородки и т.д.
6.3.4. Основные этапы строительства. Геодезические, подготовительные и земляные работы в строительстве. Нулевой цикл. Строительство начинается с подготовительных работ, которые включают: водоотвод с территории, геодезические работы, снятие растительного грунта, рыхление плотных грунтов для последующей выемки, подготовку работ в зимних условиях (все по ППР).
Геодезическая работа заключается в переносе на местность положения возводимого здания и закрепления его положения геодезическими знаками. В городских условиях отбивается “красная линия” – граница землепользования. Геодезическая разбивка производится на основании генплана участка, ориентированного по сторонам света. Основные точки и разбивочные оси закрепляются железобетонными или металлическими знаками, при этом площадка разбивается на квадраты со сторонами 50, 100 или 200 м, углы закрепляют вкопанными столбами – репперами с высотными отметками.
После подготовки территории приступают к земляным работам, которые включают: вертикальную планировку площадки, рытье траншей – выемок большой протяженности и шириной до 3 м, и котлованов – выемок шириной более 3 м; уплотнение грунта; планировку поверхности земляных сооружений. Вертикальная планировка состоит в создании горизонтальных площадок грунта на поверхностях, указанных в проекте, и производится бульдозерами и грейдерами.
Следующим этапом является укладка фундамента под колонны и стены, затем укладывают остальные фундаменты и блоки стен подвалов, возводят внутренние стены и устанавливают гидроизоляцию подземной части здания (рис. 6.13).
215

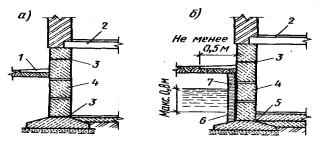

Рис. 6.13. Примеры устройств гидроизоляции фундаментов: а – при отсутствии грунтовых вод, б – то же, с наличием грунтовых вод:
1 – отмостка; 2 – перекрытие; 3 – горизонтальная гидроизоляция; 4 – фундаментный блок; 5 – гидроизоляция пола подвала; 6 – вертикальная обмазочная гидроизоляция; 7 – защитная кирпичная стенка
При некачественной гидроизоляции грунтовые воды по капиллярам стен могут достичь последнего этажа здания, что проявляется через увлажнение стен.
При наличии подвального этажа устанавливают его каркас и перекрывают плитами. На этом заканчивается нулевой цикл работ.
После окончания нулевого цикла устанавливаются краны для возведения наземной части
здания.
Монтаж сборных конструкций (рис. 6.14, 6.15) состоит из строповки (закрепления) конструкций в грузозахватных приспособлениях крана, подъема, установки конструкций в проектное положение, их выверки, временного и постоянного закрепления.
По окончании монтажа каркаса и установки наружных стеновых панелей приступают к устройству кровли. Работа начинается с подготовки поверхности железобетонных покрытий под пароизоля-
216
цию. Затем укладывается утеплитель и выравнивается поверхность под покрытие, укладывается рулонный материал.
Заключительный этап строительства – отделочные работы, куда входят: установка окон и дверей, покрытие полов, штукатурные и малярные работы, декоративная отделка, облицовка фасадов и интерьеров.
Отделочные работы начинаются с верхних этажей и ведутся в несколько этапов: подготовка поверхности к отделке, покрытие пола, отделка стен, установка технологического и сантехнического оборудования, электротехнических приборов.
217

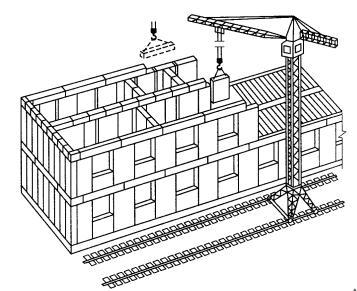

Рис. 6.14. Монтаж крупноблочных зданий
