лорубероида и т.д.). К нетканым материалам из стекловолокна относят также вату, маты, полосы и плиты из стеклянных волокон, применяемые как эффективные теплозвукоизоляционные материалы.
Кроме рассмотренных материалов, в строительстве широко применяются различные виды металлоизделий, о чем мы уже рассказывали в главе "Металлургический комплекс".
6.3.Строительство
6.3.1.Принципы классификации зданий. Основные части зданий и их конструкционное выполнение. Зданиями называют строения, имеющие помещения, предназначенные для определенной деятельности людей. Строения, не имеющие таких помещений, называются инженерными сооружениями (мосты, водонапорные башни и т.д.)
Здания подразделяют на две основные группы: гражданские (общественные здания, школы, жилые дома и т.д.) и промышленные (производственного назначения).
Промышленные здания подразделяются по объемно-планировочным решениям на две основные группы: здания, объемно-планировочные и конструктивные решения которых зависят от характера технологического процесса, например, для металлургических, нефтеперерабатывающих, цементных предприятий, и здания, объемно-планировочные решения которых не зависят от технологии, т.е. в них предусматривается размещение различных предприятий. Такие здания называются универсальными
(для предприятий приборостроения, легкой промышленности и т.д.).
По этажности здания подразделяют на одноэтажные, малоэтажные (до 3 этажей включительно), многоэтажные (4–9 этажей), повышенной этажности (10–20 этажей) и высотные (более 20 этажей). В промышленности распространены одноэтажные, большие по размерам в плане здания с расстановкой колонн внутри помещений и многоэтажные.
По конструктивным схемам можно выделить следующие варианты зданий: бескаркасные, где вся нагрузка ложится на внешние и внутренние стены;
202
каркаснопанельные с полным каркасом – остовом здания здесь является собранный из железобетонных конструкций (колонн, балок и т.д.) каркас с наружными и внутренними панельными стенами, несущие колонны идут вдоль стен и между стенами;
каркасные здания с неполным каркасом – крайние элементы перекрытия здесь опираются на наружные кирпичные стены;
здания без внутренних опор – большепролетные перекрытия, опирающиеся на наружные кирпичные стены.
Основные конструктивные элементы зданий. Основными конструктивными элементами зданий являются фундаменты, стены и перегородки, перекрытия, крыша, лестницы, окна и двери
(рис. 6.8).
203

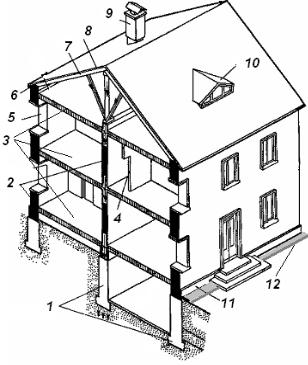

Рис. 6.8. Конструктивные элементы зданий:
204
1 – фундамент; 3 – подвальное, междуэтажное и чердачное перекрытия; 2 –; 4 – перегородка; 5 – наружная и внутренняя несущая стена; 6 – карниз; 7 – стропила; 8 – кровля; 9 – дымовая труба; 10 – слуховое окно; 11 – цоколь: 12 – отмостка
Фундамент – часть здания, находящаяся ниже поверхности земли, передающая нагрузку здания на основание. Основанием служат слои грунта, расположенные под зданием и обладающие необходимой несущей способностью. Горизонтальная плоскость, по которой передается нагрузка от фундамента на грунт, называется подошвой фундамента. Фундаменты подразделяются на ленточные – укладывают под стены здания, столбчатые – под колонны, сплошные – под все здание при недостаточной несущей способности грунта и свайные – при глубоком заложении фундамента, например, при возведении высотных зданий (рис. 6.9).
Ленточный под стены |
Ленточный под колонны |
205
Сплошной балочный |
Сплошной безбалочный |
Столбчатый |
Свайный |

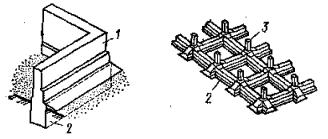

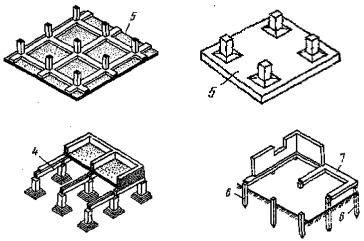

Рис. 6.9. Конструктивные схемы фундаментов:
1 – стена; 2 – ленточный фундамент; 3 – железобетонная колонна; 4 – фундаментные блоки; 5 – монолитная железобетонная плита; 6 – сваи; 7 – ростверк
Находясь в грунте, фундаменты подвергаются воздействию грунтовых вод и влаги, поэтому вокруг здания делают отмостку – полосу асфальта шириной 0,5 м и с уклоном 2–5º, а для защиты от капиллярного проникновения влаги по стенам – вертикальную и горизонтальную гидроизоляцию между фундаментом и стеной.
Стены по месту расположения делятся на наружные и внутренние. Нижняя часть стены (рис. 6.10) называется цоколем, она обычно выступает и снаружи декоративно оформляется.
Рис. 6.10. Элементы наружной стены
206
Стены подразделяются на несущие, которые несут на себе пере-
крытия, самонесущие – несут только собственный вес, а перекрытия лежат на колоннах, и навесные – панели стен крепятся к колоннам. По вертикали (рис. 6.10) в структуру стены могут входить: карниз 1 – для защиты от стоков воды, парапет (ограждение над крышей), 2 – собственно стена с оконными проемами, перемычкой 3 и простенком 4, цоколем 5 и фундаментом с гидроизоляцией
6; вокруг стены, как указывалось выше, делается отмостка – наклонное асфальтовое покрытие для защиты фундамента от стоков воды. Элементами стены являют-
ся также балконы, эркеры и лоджии.
Балкон представляет собой открытую площадку, выступающую за плоскость наружной стены. Ограждением балкона служат перила, укрепленные на стойках по всему периметру железобетонной плиты, закрепленной в стене. В некоторых случаях балконные плиты укрепляют на кронштейнах.
207
Эркер – остекленная часть помещения, выступающая наружу по отношению к плоскости фасадной стены здания. Эркер увеличивает площадь расположенного за ним помещения и значительно улучшает освещенность, что особенно важно для северной ориентации фасадов зданий.
Лоджии представляют собой закрытое с трех сторон, кроме фасадной, помещение, образованное за счет объема здания. Большое значение лоджии имеют на юге, где они защищают помещение от перегрева солнечными лучами.
По конструкции и способу возведения каменные стены делятся на кладки из мелких (кирпич,
природный камень) и крупных камней, блочные и крупнопанельные.
Кирпичные стены выполняются из керамического или силикатного кирпича. Крупноблочными называются здания, стены которых возводятся из природных или искус-
ственных камней большого размера (блоков) массой до 3 т (рис. 6.11). Материалом для них служат легкие бетоны, а также местные материалы (известняк, ракушечник, туф и др.).
208

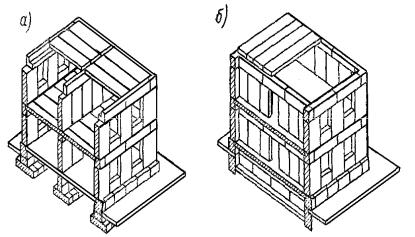

Рис. 6.11. Конструктивные схемы крупноблочных зданий с продольными (а) и поперечными (б) несущими стенами
Стены из природного камня делают в районах, где имеются пористые горные породы с малой плотностью, легко поддающиеся механической обработке. Наиболее часто используется известняк (в Причерноморье, Крыму), туф (в Армении) и др.
Крупнопанельное строительство основано на монтаже стен из крупных железобетонных панелей (рис. 6.12) и является одним из ведущих направлений современного домостроения, особенно при строительстве жилых зданий. Крупнопанельные здания отличаются от каменных многообразием конструктивных схем и могут иметь несущие, самонесущие и навесные стены. Самонесущие и навесные внешние стены применяют при конструктивных схемах зданий с поперечными, несущими перекрытия
209
стенами. Навесные стены обычно выполняют из крупных панелей, работающих на нагрузки от собственного веса панели и от ветра.
Рис. 6.12. Конструктивные схемы крупнопанельных зданий:
а – бескаркасное здание с несущими наружными и поперечными стенами; б – здание с полным каркасом:
1 – несущая наружная стена; 2 – то же, внутренняя, 3 – несущая внутренняя поперечная стена; 4 – стойка каркаса; 5 – ригель; 6 – самонесущая простеночная панель
По конструктивной схеме крупнопанельные здания могут быть бескаркасные и каркасные, в свою очередь они делятся на здания с полным и неполным каркасом. Область применения бескаркасных зданий – преимущественно массовое жилищное строительство. Каркасные схемы используются в строительстве крупных общественных зданий и в промышленном строительстве.
Домостроительные комбинаты выпускают стеновые панели с уже установленными в них дверными и оконными блоками, с декоративной отделкой наружной поверхности и с внутренней поверхностью, подготовленной под окраску или оклейку обоями. Строительство крупнопанельных зда-
