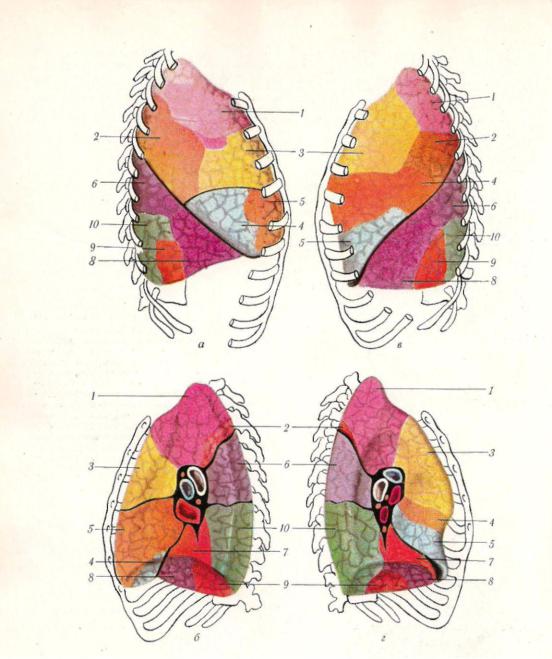

М а л . III . Бронхолегенев і сегменти правої (а, б) і лівої (в, г) легені:

/ — верхівковий (СІ); 2 — задній (СІІ) (у лівої легені може бути один верхівково-задній сегмент — СІ + СІІ); З — передній (CIII); 4 — бічний (CIV) — права легеня; верхній язичковий (CIV) — ліва легеня; 5 — присередній ( C V ) — права легеня; нижній язичковий (CV) — ліва легеня; 6 — верхній (CVI); 7 — присередній основний (серцевий) (CVII); <S' - передній основний (CVIII); 9 — бічний основний (СІХ) ; 10 — задній основний ( C X ) .

Р и с . VI. Топографія глибокої ді­ лянки лиця:

/ — надочноямкові артерія і нерв; 2 — ви­

лична кістка; З — надблокова артерія і ло­ бовий нерв; 4 — підочноямкові артерія і нерв; 5 — верхня задня коміркова арте­ рія; 6 — щічний нерв; 7 — щічний м'яз; 8 — щічна артерія; 9 — лицева артерія; 10 — підборідні артерія і нерв; // — піднижньощелепна залоза; 12 — присередній

крилоподібний м'яз; 13 — язиковий нерв; 14 — нижній комірковий нерв; 15 — жу­ вальний м'яз; 16 — нижня коміркова арте­ рія; 17 — середня оболонка артерія; 18 — верхньощелепна артерія; 19 — потилич­ на артерія; 20 — задня вушна артерія; 2/ — вушно-скроневий нерв; 22 — лицевий нерв;

23 — зовнішній вушний прохід; 24 — по­ перечна артерія лиця; 25 — жувальні ар­ терія і нерв; 26 — вилично-очноямкова артерія; 27 — поверхнева скронева арте­ рія; 28 — вилична дуга; 29 — середня оболонка артерія; ЗО — скроневий м'яз; 31 — глибокі скроневі артерії; 32 — гли­

бокі скроневі нерви.

12 І!

15г-

lé-

13-

Мал. VII. Вени лицевого і мозкового відділів голови: / — потиличні артерія і веиа; 2 — задня вушна; 3 — внутріш­ ня яремна; 4 — зовнішня сон­ на артерія; 5 — зовнішня ярем­ на; 6 — занижи ьощеленна; 7 — лицева; 5 — підборідна; 9 -

нижня губна; 10 — глибока лиця; / / — верхня губна; 12 — зовнішні носові; 13 — кутова; 14 — надочноямкова; 15 — ло­ бова.

М а л . V I I I . П о р т о к а в а л ь н і а н а с т о м о з и :

а — нормальний стан; 6 — розширення портокавальних анастомозі в у разі портальної гіпертензії; / — верхня порож­

ниста вена; 2 — стравохіл; З — стравохідна гілка, яка впадає в ліву шлункову вену; 4 — ліва шлункова вена; 5 — селезінкова вена; 6 — верхня брижова вена; 7 — верхні прямокишкові вени;

Мал. XII. Схематичне зображення асоціатив­ них, комісуральних і проекційних нервових

шляхів великого мозку:

1,2 — короткі й довгі сполучні асоціативні нервові шляхи; З — комісуральні нервові шляхи; 4 — проек­ ційні нервові шляхи.

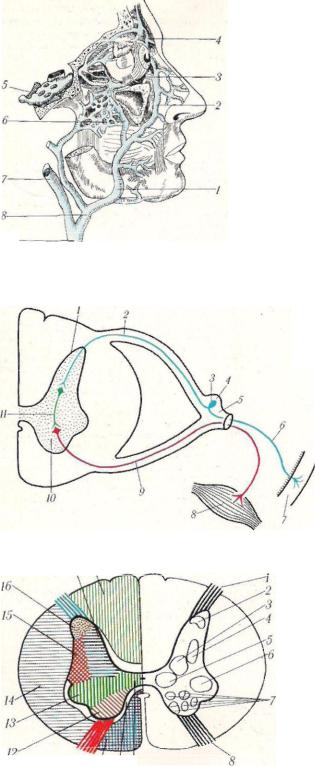

Мал. XIII. Спинномозковий нерв і його гілки: / — задній ріг; 2 — передній ріг; 3 — передній (рухо­ вий) корінець; 4 — симпатичний вузол; 5 — сіра спо­ лучна гілка; 6 — передня гілка; 7 — біла сполучна гілка; 6' — гілка мозкової оболонки; 9 — спинномозко­ вий нерв; 10 — чутливий вузол спинномозкового нерва;

11 — задня гілка; 12 — задній (чутливий) корінець.

Мал. XIV. Трійчастий нерв і його зв'язки з автономними вузлами (чутливі шляхи позна­ чено синім кольором, рухові — червоним, ав­ тономні — зеленим):

/ — ядро середиьомозкового шляху трійчастого нер­ ва; 2 — мостове ядро трійчастого нерва; 3 — рухове ядро трійчастого нерва; 4 — ядро спинномозкового шляху трійчастого нерва; 5 — чутливий корінець трійчастого нерва; 6 — руховий корінець трійчастого нерва; 7 — трійчастий вузол; 8 — очний нерв; 9 — верхньощелепний нерв; 10 — нижньощелепний нерв; // — сльозовий нерв; 12 — лобовий нерв; 13 — иосовійковий нерв; 14 — сполучна гілка сльозового нерва з виличним нервом; 15 — війковий нерв; 16 — вилич­ ний нерв; 17 — підочпоямковий нерв; 18 — крилопіднебінний вузол; 19 — рухові гілки до жувальних м'язів; 20 — язиковий нерв; 21 — ніднижньоїцслспиий вузол; 22 — альвеолярний нерв; 23 — щелепиоиід'язиковий нерв; 24 — вушний вузол; 25 — вушпоскронсвий нерв; 26 — короткі війкові нерви; 27 — чутливі і парасимпатичні волокна до під'язикової та

підщелепної залоз; 28 — гілка намету мозочка.

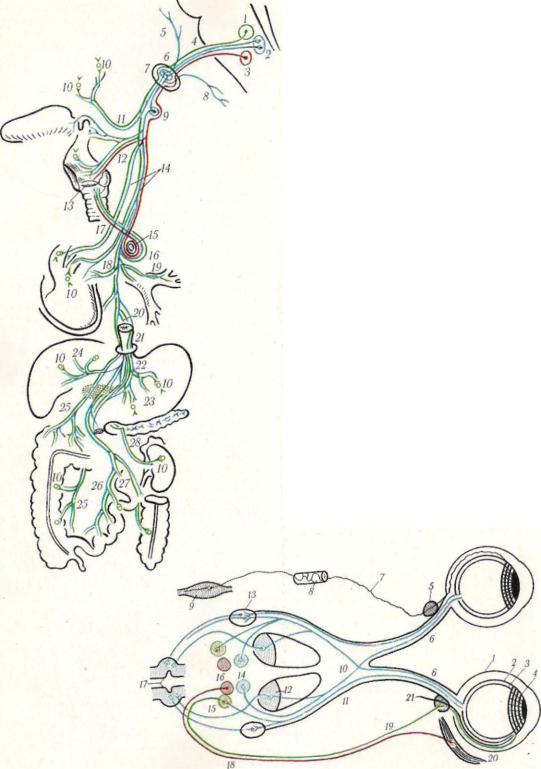

рухові — червоним, парасимпатичні — з е л е н и м ) : / — заднє ядро блукаючого нерва; 2 — ядро одиночного шляху; З — подвійне ядро; 4 — корінці блукаючого нерва; 5 — гілка мозкової оболонки; 6 — верхній вузол; 7 — ярем­ ний отвір; 8 — вушна гілка; 9 — нижній вузол; 10 — нут­ ряні парасимпатичні вузли; 11 — глоткові гілки; 12 — верх­ ній гортанний нерв; 13 — голосова щілина; 14 — верхні та нижні шийні серцеві гілки; 15 — дуга аорти (праворуч підключична артерія); 16 — поворотний гортанний нерв; 17 — нижній гортанний нерв; 18 — грудні серцеві нерви; 19 — бронхіальні гілки; 20 — стравохідне сплетення; 21 - стравохідний отвір діафрагми; 22 — передній блукаючий стовбур; 23 — передні шлункові гілки; 24 — печінкові гілки; 25 — черевні гілки до висхідної і поперечної ободо­ вої кишки; 26 — черевні гілки до тонкої кишки; 27 — черевні гілки до низхідної ободової кишки; 28 — печінкові

гілки.

нервової системи, я к і беруть участ ь у зіничном у

ре ф л е к с і :

/— волокниста оболонка очного яблука; 2 — судинна обо­

лонка очного яблука; 3 — внутрішня (чутлива) оболонка очного яблука; 4 — райдужка; 5 — війковий вузол; 6 — зоровий нерв; 7 — симпатична иостгангліонариа гілка до

м'яза — розширювача зіниці; 8 — симпатичне нервове спле­ тення очної артерії; 9 — верхнії! шийний вузол симпатич­ ного стовбура; 10 — зорове перехрестя; 11 — зоровий шлях; 12 — подушка таламуса; 13 — бічне колінчасте тіло; 14 — сірий шар верхнього горбка середнього мозку; 15 — до­ даткове (автономне) ядро окорухового нерва; 16 — нижні горбки; 17 — кірковий кінець зорового аналізатора; 18 — окоруховий нерв; 19 — окоруховий корінець (парасимпа­ тичний прегапгліопарний) до ВІЙКОВОГО вузла; 20 — м'яз очного яблука, до якого підходять волокна окорухового нерва; 21 — чутлива гілка иосовійкового нерва, яка йде, не перериваючись, від очного яблука через війковий вузол.
