1.3. Классификация электронных и квантовых приборов свч и оптического диапазонов

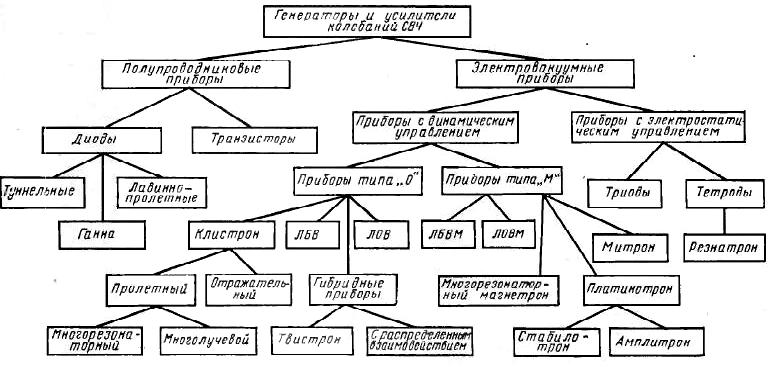

В настоящее время разработано много приборов, отличающихся как принципом действия, так и областью применения. На рис. 1.2 приведена классификация электронных приборов СВЧ, а на рис. 1.3 — квантовых приборов. Данная классификация не претендует на полноту и не является единственно возможной.
Электровакуумные приборы СВЧ диапазона могут быть по характеру энергообмена разделены на приборы типов О и М. В приборах типа О происходит преобразование кинетической энергии электронов в энергию СВЧ поля в результате торможения электронов этим полем. Магнитное поле или не используется совсем, или применяется только для фокусировки электронного потока и принципиального значения для процесса энергообмена не имеет. В приборах типа М, которые еще также называются приборами со скрещенными полями (потому что постоянное магнитное поле перпендикулярно постоянному электрическому полю, ускоряющему электроны) в энергию СВЧ поля переходит потенциальная энергия электронов.
Рис. 1.2
По продолжительности взаимодействия с СВЧ полем приборы разделяются на приборы с кратковременным (прерывным), и длительным (непрерывным) взаимодействием. В первом случае используется взаимодействие с СВЧ полем резонаторов, а во втором — с бегущей электромагнитной волной.
Приборы с кратковременным взаимодействием одновременно являются приборами типов О (пролетные и отражательные клистроны). Приборы с длительным взаимодействием могут быть как типа О — ЛБВ, ЛОВ, так и типа М — ЛБВМ, ЛОВМ, магнетрон, платинотрон, митрон.
По типу управления электронным потоком приборы подразделяются на приборы с электростатическим и динамическим управлениями.
В полупроводниковых приборах СВЧ выделяются группа диодов с отрицательным сопротивлением и группа СВЧ транзисторов.

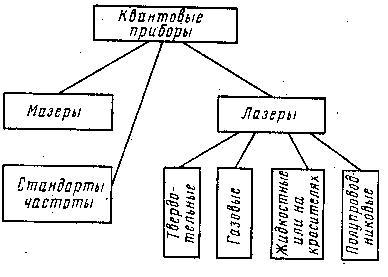

Квантовые приборы (см. рис. 1.3) обычно разделяются на два класса в зависимости от диапазона рабочих частот. В СВЧ диапазоне это мазеры и квантовые стандарты частоты, а в оптическом— лазеры. Затем лазеры подразделяются в зависимости от агрегатного состояния активного вещества на газовые, твердотельные, жидкостные, полупроводниковые. Хотя используемые в квантовой электронике полупроводники являются твердыми телами, полупроводниковые лазеры выделены в отдельную группу в связи с тем, что характер генерации в полупроводниках существенно отличается от генерации в обычных твердотельных квантовых генераторах.
Рис. 1.3
В зависимости от режима работы различают лазеры, работающие в непрерывном режиме, в импульсном режиме с длительностью импульсов с,режиме гигантских, импульсов с длительностью с ирежиме синхронизации мод, при котором длительность импульса может быть с.

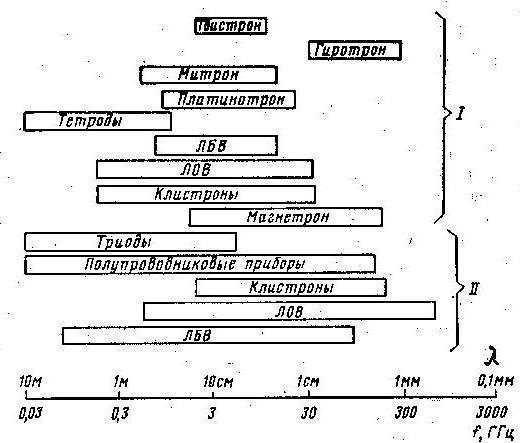

Распределение приборов СВЧ по диапазону частот, показано на рис. 1.4, где I — мощные приборы (свыше 100 Вт); II — маломощные (менее 1Вт). Промежуточное положение занимают приборы средней мощности (1—100 Вт), которые на рисунке не приведены. Распределение квантовых приборов по диапазону частот приведено на рис. 1.5. Следует отметить, что приборы постоянно совершенствуются, и поэтому приведенное распределение может носить только ориентировочный характер.
Достигнутый уровень выходной мощности некоторых мощных приборов СВЧ в непрерывном режиме работы в зависимости от частоты приведен на рис. 1.6. (1— усилительные клистроны; 2 — ЛБВ; 3— триоды; 4— гиротрон).
Рис. 1.4
В области миллиметровых волн наибольшей выходной мощностью в непрерывном режиме обладают гиротроны, к которым последние годы возник повышенный интерес в связи с разработкой радиолокационных и связных систем в миллиметровом диапазоне.
