5.2. Взаимодействие электронов и свч поля
Движение электронов в подвижной системе координат. Предположим, что в пространстве между двумя электродами кроме скрещенных статических полей (электрического и магнитного) имеется высокочастотное поле. Для создания этого поля используются замедляющие системы, которые позволяют обеспечить взаимодействие электронов с бегущим СВЧ полем. В общем случае СВЧ поле в пространстве между электродами можно представить суммой волн пространственных гармоник (cм. § 4.2), имеющих различные фазовые скорости. Обычно в приборах типа М используется нулевая пространственная гармоника (прямая или обратная) .
На рис. 5.4 приведена картина силовых линий СВЧ поля рабочей пространственной гармоники в некоторый момент времени. Ось z совмещена с нижним электродом замедляющей системы. Предполагается, что в пространство на высоте у0 входит тонкий (ленточный) электронный поток. Если начальная скорость электронов равна переносной (6.9), т. е.
v0г = vп = Е0/В, (5.13)
то в статическом режиме (без СВЧ поля) электроны движутся далее прямолинейно с той же скоростью. Компоненты напряженности СВЧ поля Еу=Еz — функции координат и времени. Влияние СВЧ поля на движение электронов удобнее рассматривать в подвижной системе координат х'у'г', перемещяющейся вдоль оси z со скоростью, равной фазовой скорости бегущей волны vф. Тогда связь координат
z = z' + vфt;у = у';х = х'. (5.14)
в подвижной системе координат СВЧ поле становится не под составляющие напряженности Еу,Ez — постоянными во времени, поэтому можно воспользоваться выводами, сделанными ранее для статических .полей, а знак ~ опустить.
Скорость электронов при переходе в подвижную систему координат уменьшается от vп на значение скорости системы vф. Это эквивалентно уменьшению магнитной силы, на . Чтобы при отсутствии СВЧ поля в новой системе координат движение электронов осталось прямолинейным, необходимо одновременно уменьшить на то же значение электрическую силу, т. е. уменьшить напряженность ноля от Е0 до некоторого эквивалентного значения
Е'0 = Еa – /е = Е0—vфВ. (5.15)
Таким образом, в подвижной системе координат на электрон действуют эквивалентное однородное статическое поле с постоянной напряженностью Е'0 и статическое поле, обязанное происхождением СВЧ полю с напряженностью Е, зависящей от координат. Исключая В из (5.15) с помощью (5.9), получаем
Е'0 = Е0( 1-vф/vп). (5.16)
Если vф = vп, то Е'0=0. Следовательно, в частном случае, когда фазовая скорость волны и переносная скорость электронов равны, останутся только составляющие СВЧ поля.
Для анализа движения электронов в подвижной системе координат можно использовать выводы, полученные при рассмотрении статических полей, только вместо напряженности поля Е0 необходимо брать напряженность результирующего поля Ер, являющуюся векторной суммой Е'0 и напряженности Е СВЧ поля, проекции которой обозначены Еу и Еz (рис. 5.5), т. е.
Еp = Еa2 + Еz. (5.17)
Вектор Е всегда направлен ло касательной к силовой линиш СВЧ поля. Таким образом, движение электронов в подвижной системе координат можно рассматривать как сумму поступательного и
Рис. 5.5 Рис.5.6
вращательного движений. По аналогии с (5.9) скорость поступательного
движения
vп = Ey/B. (5.18)
В любой точке переносная скорость должна быть перпендикулярна вектору магнитной индукции В и результирующему вектору напряженности электрического поля Ey. Теперь для описания движения электрона в подвижной системе координат можно использовать механическую модель с катящимся диском (см. рис. 5.26). Величина vп — это поступательная скорость центра диска. Если в неподвижной системе координат переносная скорость равна фазовой: vп = vф, то по (5.16) и (5.17) Е'о=0, Ер=Е и поэтому из (5.18) vа=Е/В. Следовательно, в этом частном случае перпендикулярна Е, т. е. касательной к силовой линии. Другими словами, направление v'п в любой точке совпадает с эквипотенциальной линией поля. По направлению этой эквипотенциали и должен в механической модели перемещаться центр диска, при этом траектория электрона должна иметь вид циклоиды, расположенной вдоль эквипотенциали. Как только электрон уйдет из точки А в точку В, величина и направление вектора Ер изменятся, поэтому изменятся величина и направление v'п,, т. е. произойдет поворот системы координат {у", z"), а реальная траектория центра круга на рис. 5.5 будет следовать за изменением направления.
Рассмотрим влияние составляющих поля Еz и Еу, которые при плоских электродах называются соответственно поперечной и продольной составляющими, а при цилиндрических электродах — радиальной и касательной. Движение электронов раскладывается на вертикальное и горизонтальное, т. е. определяются проекции переносной скорости у' на осях у z' (или z).
Продольная составляющая Ег при наличии магнитного поля вызывает вертикальное движение электронов. В тормозящем поле (Ег> 0) электрон смещается вверх к (положительному электроду (рис. 5.6а), а в ускоряющем (Ez<0) — вниз к отрицательному электроду (рис. 5.66).
Поперечная составляющая Еу вызывает горизонтальное смещение электронов, направление которого зависит от знака Еу. При Еу>0 электрон смещается влево (рис. 5.6в), а при Eу<0 —вправо (рис. 5.6г).

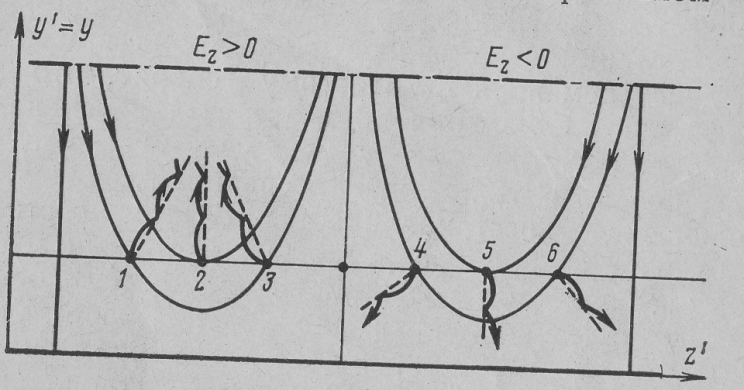

На рис. 5.7 показаны в подвижной системе координат результирующие траектории электронов при одновременном действии
Рис. 5.7
составляющих поля Еz и Еу. Электроны, начавшие движение в тормозящем поле (Еz>0), смещаются вверх и группируются около электрона 2, двигающегося все время в максимальном тормозящем .поле. Группирование связано с различным знаком поперечной составляющей поля Еу слева и оправа от сечения с максимальным значением поля, например, для электрона 1 Еу<0, а для электрона 3 Еу>0. В ускоряющем поле (Eг<0) электроны 4—6 смещаются вниз из-за влияния Ег так как для электрона 4 Еу>0,а для электрона 6 Еу<О.
Энергообмен. Для объяснения особенностей энергообмена при взаимодействии электронов и СВЧ поля вернемся к неподвижной системе координат. В этой системе циклоидальные траектории электронов, совершающих движение в тормозящем СВЧ поле, вытягиваются по сравнению со случаем подвижной системы (см. рис. 5.6) вправо из-за пересчета скорости (рис. 5.8а). В точке а продольная скорость электрона равна переносной скорости vп, при которой электрическая и магнитная силы, действующие на электрон, уравновешивают друг друга. Кинетическая энергия электрона Wк=mv2п/2. Продольная скорость электрона, взаимодействующего с тормозящим СВЧ .полем, должна далее становиться меньше значения vп (рис. 5.86). Потенциал точки в однородном статическом электрическом поле пропорционален координате у, если верхний электрод имеет положительный потенциал v0 относительно нижнего электрода. Но потенциальная энергия Wпот электрона, имеющего отрицательный заряд, равна нулю около верхнего электрода и максимальна около нижнего (у= 0). Кинетическая энергия, теряемая электроном на пути между точками а и b, передается СВЧ полю, но эта потеря восполняется за счет уменьшения потенциальной энергии электрона при его смещении вверх под действием поля Е0. Поэтому говорят, что в приборах типа М в энергию СВЧ поля преобразуется потенциальная энергия электронов. Кинетическая энергия участвует в процессе взаимодействия, но она служит лишь посредником, так как ее значение периодически восстанавливается. В этом состоит принципиальное отличие от приборов типа О с бегущими волнами, где в процессе взаимодействия потенциальная энергия остается неизменной, а кинетическая непрерывно убывает, обеспечивая усиление СВЧ поля. Условие синхронизма в приборах типа О ограничивает допустимое превышение скорости электрона над фазовой скоростью волны, т. е. ограничивает изменение кинетической энергии в процессе взаимодействия. Поэтому электроны передают СВЧ полю лишь небольшую долю своей кинетической энергии. Следовательно, электронный КПД приборов типа О с бегущими волнами оказывается малым. В приборах типа М принципиально нет ограничения на изменение потенциальной энергии электрона, поэтому электронный КПД может быть большим. Однако вследствие других имеющихся ограничений, рассматриваемых в § 5.5, КПД приборов типа М — не более 80%.
Условие синхронизма. При анализе движения электронов не случайно предполагалось, что их начальная старость равна переносной скорости: v0z=vп — и обе они равны (или почти равны) фазовой скорости пространственной гармоники и vт СВЧ поля: voz=vп=vфт. При этих условиях электроны, начавшие движение з тормозящехм поле, продолжают двигаться в нем, но группируются и смещаются к положительному электроду. Таким образом, эти электроны все время остаются в благоприятной фазе: тормозятся, смещаются в область максимума СВЧ поля и передают свою потенциальную энергию этому полю.
Соотношение
vп = vфт (5.9)
называют условием синхронизма для приборов типа М.
