15 кг, крепятся как минимум в двух точках дюбелями для полых стен. Минимальное расстояние между дюбелями – 75 мм.

2.12.2 СБОРНО-РАЗБОРНЫЕ ПЕРЕГОРОДКИ

Сборно-разборные перегородки (рис.2.12.10) – в отличие от стационарных конструкций – монтируются из отдельных, готовых к эксплуатации элементах (подобно конструктору), преимущественно по “чистовой” отделке. Основной плюс данного типа перегородок в том, что конструкция при необходимости (например для изменения зонирования в офисе) может быть демонтирована и установлена на другое место или даже перевезена в другое помещение (при смене адреса аренды, например). Существенным является то, что данную операцию можно производить не на стадии капитального ремонта помещения, а в процессе его эксплуатации. После демонтажа частей перегородки остаются, конечно же, видимыми места их креплений к полу, стенам (небольшие отверстия), но они могут быть легко устранены с помощью несложных косметических мероприятий.

Еще одной особенностью сборно-разборных перегородок является то, что они могут возводиться не только до плиты перекрытия, но и до уровня подвесного потолка. Но в этом случае следует помнить, что при необходимости повышения звукоизоляции помещений нужно принимать дополнительные меры, например – устройство гипсокартонной преграды в межпотолочном пространстве (через которое звук может легко распространяться).

Сборно-разборные перегородки часто также называют “офисными”. Но данное название сужает представление об области их применения, т.к. они могут использоваться не только в офисах, но и в торговых центрах, учебных заведениях,

Ä

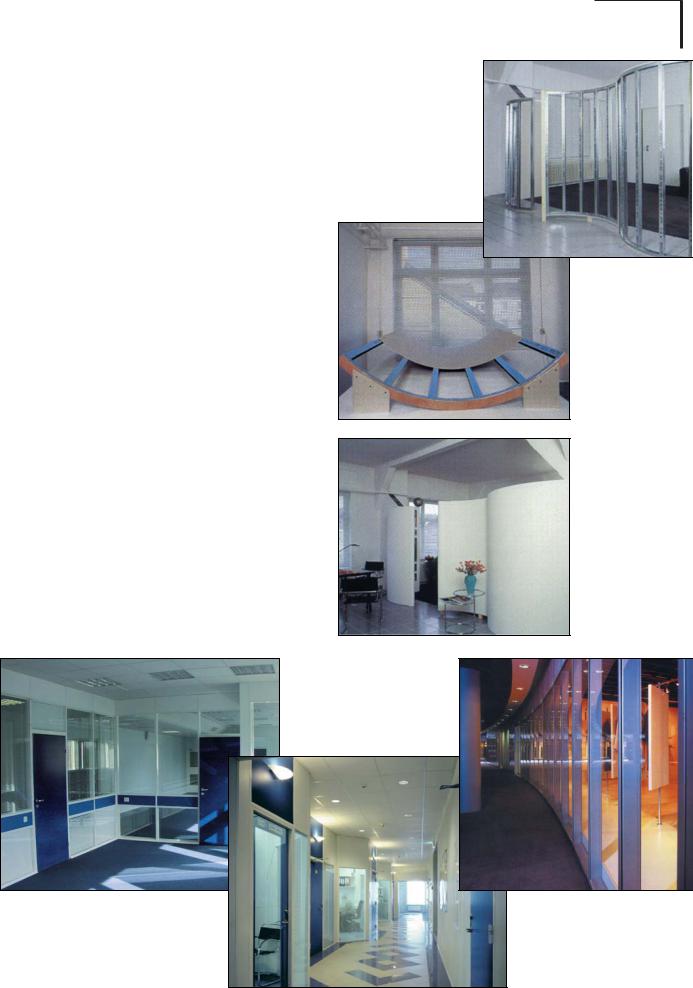

êËÒ.2.12.10 ë·Ó ÌÓ- ‡Á·Ó Ì˚ ÔÂ Â„Ó Ó‰ÍË:

Д - Днщка;

Е - DECO (ЛМЪВ ¸В ˚ ‚˚ФУОМВМ˚ иад “кВНУМТЪ ЫНˆЛfl”);

B - TRIPLAN.

кЛТ.2.12.9 дУМТЪ ЫНЪЛ‚М˚В ТЛТЪВП˚ Н‡ Н‡ТМ˚ı ФВ В„У У‰УН ЛБ „ЛФТУН‡ ЪУММ˚ı ОЛТЪУ‚

ФУБ‚УОfl˛Ъ ‚˚ФУОМflЪ¸ О˛·˚В Н Л‚УОЛМВИМ˚В ЩУ П˚

(KNAUF).

Å

è Ö ê Ö É é ê é Ñ ä à

Ä

Å

Ç

Ç

è Ö ê Ö É é ê é Ñ ä à

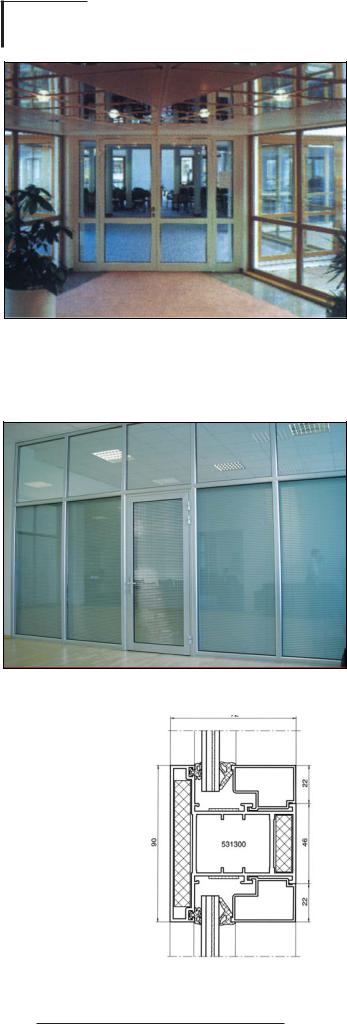

êËÒ.2.12.11 ë·Ó ÌÓ- ‡Á·Ó Ì˚ ÔÂ Â„Ó Ó‰ÍË,

‚˚ФУОМВММ˚В ЛБ ‡О˛ПЛМЛВ‚˚ı Ф УЩЛОВИ:

Ä - HUECK;

Е - кмлДгыелнкйв.

кЛТ.2.12.12 дУМТЪ ЫНˆЛfl „ОЫıУИ Ф УЪЛ‚УФУК‡ МУИ

ÔÂ Â„Ó Ó‰ÍË ÙË Ï˚ HUECK.

Ä

Å

предприятиях отдыха и развлечения, в гостиницах, аэропортах, вокзалах, зданиях промышленного назначения и т.д.

Другое распространенное название данной группы перегородок – модульные. Это связано с тем, что в ряде конструкций заложен принцип модульности, т.е. технология производства оптимизирована под определенные размеры. Причем все типы модулей взаимозаменяемы и легко сочетаются друг с другом. Модуль любого типа при помощи небольшого набора декоративных элементов можно изменить (на базе одной и той же основы-каркаса). При использовании модульных систем возникает необходимость в применении доборных модулей в местах примыкания к капитальным конструкциям здания. С их помощью можно легко компенсировать неровности поверхности, отклонения от вертикали, несоблюдение проектных размеров и т.д. Часто случается так, что проектировщик настаивает на отсутствии каких-либо доборных элементов. В таких случаях от строителей требуется высочайшая точность при производстве работ, т.к. отклонение даже в несколько миллиметров от вертикали производит неприятное впечатление.

Сборно-разборные перегородки могут иметь высокие показатели по звукоизоляции и огнестойкости, которые зависят от особенностей конкретной конструкции. Предел огнестойкости ряда глухих перегородок (рис.2.12.12) и некоторых остекленных моделей позволяет использовать их и на путях эвакуации2. Принцип работы противопожарных дымонепроницаемых конструкций основан на том, что специальные вставки при повышении температуры вспениваются и заполняют все пространство, создавая дополнительное препятствие распространению огню.

При зонировании пространства помещения с помощью устройства перегородок высотой равной высоте помещения в тех зонах, где естественная вентиляция отсутствует, встает проблема организации воздухообмена. Данная задача может быть решена либо устройством приточно-вытяжной вентиляции в выгороженных перегородками зонах, либо установкой специальных жалюзи в конструкцию перегородок.

Сборно-разборные перегородки могут быть не только с неподвижными секциями, но и с раздвижными и даже мобильными (небольшой высоты, не закрепленными жестко к определенному месту в помещении, см. ниже).

Производством перегородок сборно-разборных конструкций занимаются как фирмы, специализирующиеся только на данном виде продукции (рис.2.12.10), так и компании, которые выпускают огромную номенклатуру так называемых системных профилей (рис.2.12.11), из которых можно собрать не только перегородки, но и окна, двери, фасадные конструкции, входные группы и т.д.

Для того чтобы сделать выбор в пользу той или иной торговой марки конструктивной системы,необходимо сначала точно сформулировать функциональные и эстетические требования. Чем более высоким требованиям обязана отвечать система, тем она соответственно будет дороже. Более дешевые конструкции вовсе не обязательно являются плохими, не качественными, вполне возможно, что набора их свойств будет вполне достаточно для решения конкретных задач, определенных заказчиком.

Перечислим задачи, которым могут удовлетворять конструкции сборно-разборных перегородок:

•соответствовать требованиям по звукоизоляции и огнестойкости (что должно подтверждаться сертификатами), в т.ч. и для стеклянных перегородок;

•обеспечивать требуемый воздухообмен;

è Ö ê Ö É é ê é Ñ ä à

Ä

Å

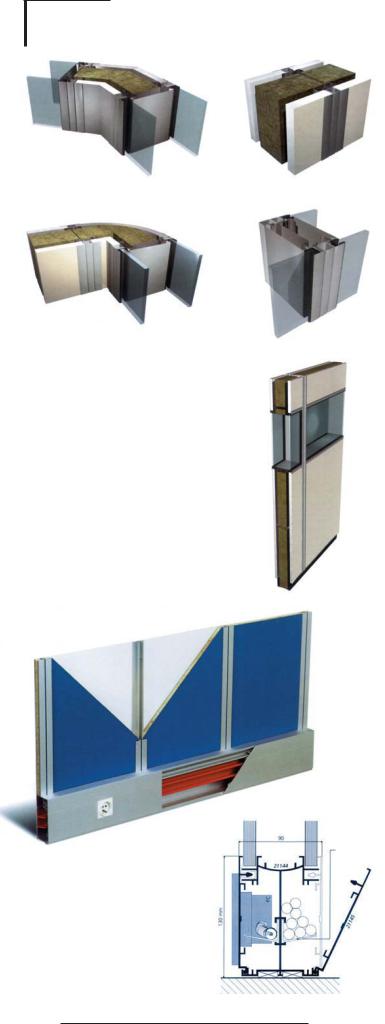

кЛТ.2.12.13 дУМТЪ ЫНЪЛ‚М˚В ТıВП˚ ФВ В„У У‰УН ЩЛ П˚ TRIPLAN:

Д - Ы„УО 45° (‰‚УИМУВ УТЪВНОВМЛВ); Е - Ы„УО 90° (ТН Ы„ОВММ˚И); З - ТУВ‰ЛМВМЛВ „ОЫıЛı ПУ‰ЫОВИ;

Й - ТУВ‰ЛМВМЛВ УТЪВНОВММ˚ı ПУ‰ЫОВИ; С - ‚В ЪЛН‡О¸М˚И ‡Б ВБ ПУ‰ЫОfl.

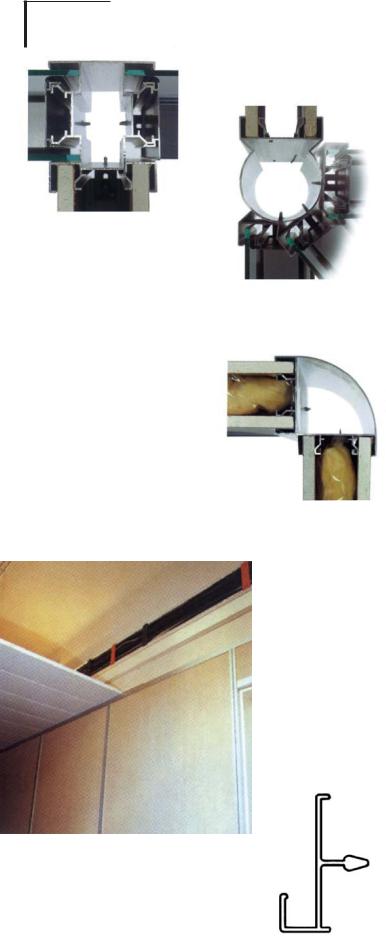

кЛТ.2.12.14 СОfl Ф УНО‡‰НЛ ЛМКВМВ М˚ı

ТВЪВИ Л Лı ФУТОВ‰Ы˛˘В„У У·ТОЫКЛ‚‡МЛfl ПУКВЪ Ф ЛПВМflЪ¸Тfl ТФВˆЛ‡О¸М˚И Ф УЩЛО¸ (SAB-International).

•отвечать требованиям по сейсмостойкости;

•организовывать пространство, создавая помещения любой конфигурации (для этой цели разработаны специальные углы, в т.ч. для поворота под любым градусом, элементы в виде закругленных углов и т.п.);

•позволять возводить перегородки на требуемую высоту помещения;

Ç• монтировать их в помещениях с неровными поверхностями пола, потолка, стен или в новом здании, где еще продолжаются усадочные процессы;

•интегрироваться в конструктивное решение помещения (способы крепления к стенам, полу);

•позволять прокладывать инженерные сети, обеспечивать простой доступ к ним и возможность легкой смены месторасположения розеток;

•давать возможность устанавливать двери из различных материалов, в т.ч. раздвижные (скользящие вдоль или задвигающиеся внутрь перегородки), складные, маятниковые и т.д.

•соответствовать общему дизайну интерьера (дизайн профи-

Éлей перегородок, номенклатура отделочных материалов, способ навески глухих панелей – стык встык или с металлическими раскладками);

•возможность отделки стен теми же материалами, что применялись для перегородок, для решения интерьера в едином стиле;

•возможность установки навесного оборудования (полочек, столешниц, досок и т.д.);

•предохранять низ перегородок от повреждения – установка в нижней части долговечного плинтуса.

Äрую бронзу, дерево или окрашиваются порошковыми эмалями различных цветов (чаще всего белого цвета, но по желанию заказчика могут быть окрашены в любой из цветов палитры RAL).

Необходимо отметить, что применяемые в данном случае профили для каркасов существенным образом отличаются от тех, что используются для каркасных стационарных перегородок, рассмотренных в разделе 2.12.1.3.

Каркас может также быть выполнен и из деревянных

Å брусков.

Заполнение каркаса может быть выполнено полностью светопрозрачным, глухим и комбинированным. Выбор материала зависит от требований по тепло- и звукоизоляции или пожеланий дизайнера.

В качестве глухого заполнения в перегородках можно использовать гипсокартонные панели с виниловой отделкой различных цветов и текстур, ламинированные ДСП, различные виды пластиков, МДФ, массив дерева, алюминий, “сэндвичпанели” и другие декоративно-отделочные материалы, имеющие декоративное покрытие. Глухие панели обычно заполняются звукопоглощающим материалом (минеральной ватой).

Отделочные панели могут навешиваться на собранный каркас различными способами:

•с помощью различных прижимных профилей, выполненных из оцинкованной стали, или алюминия с декоративным покрытием;

•с открытыми стыками (ширина стыка – 6-17 мм);

•стык в стык с помощью специальных клипсов (стыки между панелями представляют собой небольшие фаски, нет видимых металлических раскладок).

Светопрозрачные секции могут быть с одинарным и двойным остеклением, в том числе тонированным и матированным. Существуют также конструкции стеклянных перегородок с уплотнителями из неопрена, позволяющие выполнять остекление с закругленными углами.

Перегородки с двойным остеклением позволяют устанавливать в них горизонтальные или вертикальные жалюзи с наружным или даже со встроенным механизмом управления. Цвета жалюзи – вся гамма по RAL-каталогу. Эффектно смотрятся перфорированные и с нанесенным изображением жалюзи, например с логотипом.

По желанию заказчика может быть установлено стекло любого типа: витринное, тонированное, покрытое светоотражающей, декоративной или защитной пленкой, одинарное или двойное (толщиной 4, 5 или 6 мм), закаленное, триплекс и т.д. Большое разнообразие оттенков стекла достигается за счет нанесения на него тонирующих пленок.

В противопожарной модификации перегородки используется огнестойкое стекло.

Отметим, что замена поврежденной глухой панели или стекла осуществляется непосредственно на объекте без демонтажа всей конструкции.

Сборно-разборные перегородки позволяют устанавливать следующие типы дверей (в зависимости от возможностей конструкции перегородок) – распашные, раздвижные (как навесные, так и задвигающиеся внутрь модуля), а также складные. Форма дверей может быть также различна, некоторые фирмы предоставляют возможность установки даже полукруглой двери.

Производители перегородок оснащают свои системы дверями не только разных конструкций, но и из различных материалов: ламинированными, алюминиевыми, из массива

Рекомендуется на нижнюю часть перегородки устанавливать наружный металлический профиль, который предохраняет наиболее подверженную повреждениям часть перегородок от ударов, обычно приводящих к появлению сколов, царапин и вмятин.

Способ крепления перегородок зависит от их размеров, конфигурации установки и конструктивных особенностей. Перегородки могут крепиться к стенам, полу, потолку (в том числе подвесному). Существует конструкция, позволяющая крепить каркас в распор между полом и потолком, при этом используется пружинный распорный механизм, который упрощает

установку перегородок и хорошо защищает их при деформациях здания. Применение горизонтальных перемычек придает дополнительную жесткость системе.

В номенклатуру некоторых систем входит также специальный профиль, использующийся для монтажа подвесных потолков (рис.2.12.16).

Возможная высота перегородок зависит от конструктивных особенностей системы, обычно – до 6 м, но существуют конструкции, позволяющие устраивать перегородки и до 10 м.

Мобильные перегородки

Остановимся еще на одной разновидности перегородок –

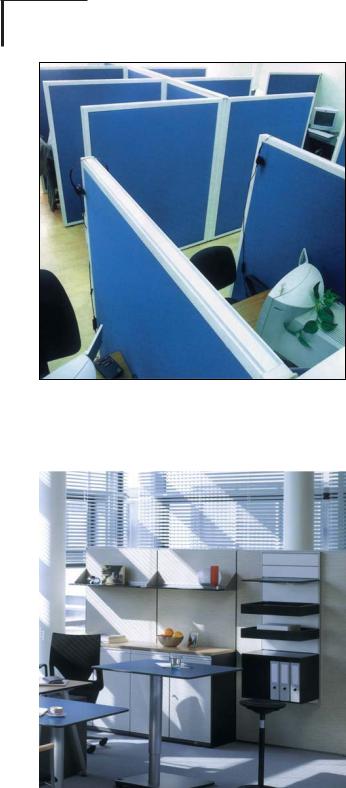

системах мобильных перегородок (рис.2.12.17). Данные системы созданы, прежде всего, для разделения помещения на функциональные зоны и формирования рабочих мест. Мобильные перегородки обеспечивают визуальное разделение пространства и создают психологический комфорт для персонала офиса (менеджеров, дизайнеров, операторов и др.).

Мобильные перегородки не крепятся к полу и стенам, доставляются в офис в виде полностью готовых модулей и устанавливаются на месте в считанные минуты. В основе мобильных перегородок лежит каркас, выполненный из системы алюминиевых профилей и заполненный панелями, отделанными различными видами полимерных покрытий или драпированными тканями.

Система мобильных перегородок позволяет формировать выделенные кабинеты и рабочие места, оснащать их дверями различных конструкций, столешницами, навесным офисным оборудованием. Мобильные перегородки можно без труда трансформировать, легко двигать, перестраивать, менять их конфигурацию, передвигать из помещения в помещение.

Наиболее часто применяются два основных типоразмера: перегородки высотой 1,5 и 2,1 м. Перегородки высотой 1,5 м визуально изолируют сидящего человека и производятся глухими, частично и полностью остекленными. Перегородки высотой 2,1 м удобны в помещениях со значительной высотой потолка для выделения отдельных “зон-офисов” при сохранении общего объема помещения.

Мобильные офисные перегородки чаще всего изготавливают фирмы, занимающиеся производством сборно-раз- борных перегородок.

2.12.3ТРАНСФОРМИРУЮЩИЕСЯ

ПЕРЕГОРОДКИ

Трансформирующиеся (раздвижные, складные) перегородки предназначены для частого изменения планировки в многофункциональных помещениях, например в переговорных комнатах, концертных залах, на стадионах и т.д. Примеры использования трансформируемых перегородок показаны на рис.2.12.18.

Трансформирующиеся перегородки производят как фирмы, изготавливающие сборно-разборные перегородки (см. выше), так и специализированные компании.

Существует множество конструктивных решений раздвижных перегородок на одной, двух или более направляющих. Во всех случаях необходимо предусматривать зоны размещения модулей в сложенном состоянии (места “парковки”). Это может быть просто дополнительная ширина помещения или специальная ниша, или даже запотолочное пространство (для подъемных перегородок).

è Ö ê Ö É é ê é Ñ ä à

Ä

Å

êËÒ.2.12.18 è ËÏ ˚ Ú ‡ÌÒÙÓ ÏË Û˛˘ËıÒfl ÔÂ Â„Ó Ó‰ÓÍ:

Ä - HUPPE FORM; Å - HUFCOR.

кЛТ.2.12.19 щОВ„‡МЪМ˚В ЪУ˜В˜М˚В Н ВФОВМЛfl ЛБ МВ К‡‚В˛˘ВИ

ТЪ‡ОЛ (MANET), ЛТФУО¸БЫВП˚В ‰Оfl ЫТЪ‡МУ‚НЛ ФОУТНЛı Л „МЫЪ˚ı ТЪВНОflММ˚ı Ф‡МВОВИ, Ф Л‰‡˛Ъ НУМТЪ ЫНˆЛflП ОВ„НУТЪ¸ Л ЛБfl˘ВТЪ‚У (DORMA).

Существуют перегородки, которые требуют устройства направляющего рельса в полу, что может быть не всегда приемлемо с эстетической и функциональной точек зрения. В этом случае следует применять конструкции, которые подвешиваются только к верхнему рельсу, что позволяет сохранить неразрывность поверхности пола. Однако такое решение дороже из-за появления сложных узлов примыкания, которые обеспечивают необходимый уровень звукоизоляции.

При выборе конструктивного решения и геометрических параметров раздвижных перегородок следует учитывать специфические особенности и назначение помещения (его объем, высоту и ширину, направление передвижения людей, конструкцию перекрытия), материал изделий, масштабность их рисунка в интерьере и т.д.

Раздвижные перегородки изготавливаются из различных материалов: древесноволокнистых, древесностружечных и столярных плит, которые облицовываются пластиком, шпоном ценных пород дерева, отделываются полимерными пленками или окрашиваются.

Разработан также особый тип трансформирующихся перегородок – складные мягкие перегородки, которые могут двигаться навстречу друг другу или перемещаться в одном направлении. Специальный механизм позволяет фиксировать перегородку в любом положении. Поверхность может быть выполнена из кожзаменителя, винила, текстиля и других материалов.

Интересным конструктивным решением являются акустические раздвижные “стены”.

По особому заказу производятся передвижные и складные перегородки с противопожарными характеристиками требуемых категорий.

Особое место в ряду трансформируемых перегородок занимают полностью стеклянные перегородки (рис.2.12.19, 2.12.20). Их назначение – зонирование пространства, обеспечение звуковой изоляции и в то же время обеспечение визуальной взаимосвязи помещения.

Трансформируемые стеклянные перегородки выпускаются различных моделей: от безрамных конструкций с угловыми крепежными элементами, обеспечивающие максимальную прозрачность, до обрамленных профилем панелей, отвечающих повышенным требованиям по термо- и звукоизоляции.

Ä

Å

Легко и бесшумно скользящие панели могут быть без труда сдвинуты к одному краю, практически не занимая места в припаркованном положении. В качестве альтернативы конструкциям с раздельными откатными панелями существуют разнообразные системы складных перегородок. Их соединенные между собой панели припарковываются “гармошкой”.

Перегородки могут состоять из подвижных и стационарных частей (створок, модулей) или только из подвижных. Перегородка, у которой все модули являются подвижными створками, целесообразна только в том случае, если преследуются цель сделать пространство полностью трансформируемым. Надежной звукоизоляции в данном случае добиться невозможно.

Система точечного крепления. Основным элементом конструкции в данном случае является коническая муфта точечного крепления, устанавливаемая заподлицо в зенковые отверстия, просверленные в стеклянном полотне, и образующая с ними идеально ровную поверхность. Кронштейны с регулируемым углом крепления обеспечивают жесткость и прочность конструкции “стекло-стекло” или “стекло-несущая поверхность”. Набор универсальных элементов для распашных и раздвижных дверей позволяет разрабатывать дизайн помещения в едином стиле. Рельсы из нержавеющих стальных трубок заменяют собой стандартные подвесные направляющие из металлического профиля.

В качестве каркаса чаще всего используется алюминиевый профиль, который покрывают порошковыми эмалями, полимерными пленками (либо анодируют), ПВХ. Деревянный профиль обычно используют для перегородок, предназначенных для жилых помещений, баров, ресторанов и т.п. (см. ниже).

Стекло нужного формата, рисунка, цвета, прозрачности закрепляют в раме с помощью резиновых прокладок. Чтобы перегородка была максимально эффективна с точки зрения звуко- и теплоизоляции, применяют стеклопакеты.

Для жилых домов и квартир лучше всего, конечно же, подходят перегородки, имеющие каркас не из холодного металла, а из дерева (рис.2.12.21). Подобные перегородки производят некоторые из фирм, специализирующиеся на производстве дверей. Кроме того, данный сегмент рынка осваивают и компании, занимающиеся сборно-разборными перегородками.

Конструкции раздвижных и складных перегородок, предназначенные для жилых помещений, скользят по верхней направляющей и не требуют порогов и направляющих, вмонтированных в пол. В полу чаще всего устанавливается лишь небольшой “флажок” для того, чтобы исключить колебательные движения створок перегородок.

Каркас может выполняться из MDF (фанерованного шпоном), брусков из хвойных пород (также со шпоном ценных пород) и из массива ценных пород древесины. Для каркаса из массива древесины во избежание деформаций применяется только клееный брус из двух или четырех ламелей с разнонаправленным расположением волокон.

В каркас может устанавливаться узорчатое, тонированное в массе, цветное стекло, оклеенное защитной или тонированной пленкой. Рекомендуется в целях безопасности применять стекла толщиной не менее 6 мм, а еще лучше (если в квартире есть дети) – закаленные или оклеенные защитной пленкой.

кЛТ.2.12.20 сВО¸МУТЪВНОflММ˚В ФВ В„У У‰НЛ ·ВБ ·УНУ‚˚ı ‚В ЪЛН‡О¸М˚ı

У·‚flБУН ЪУО¸НУ Т „У ЛБУМЪ‡О¸М˚ПЛ Ф УЩЛОflПЛ (DORMA).

êËÒ.2.12.21 ê‡Á‰‚ËÊ̇fl (Ä) Ë ÒÍ·‰Ì‡fl (Å) ÔÂ Â„Ó Ó‰ÍË Ò Í‡ ͇ÒÓÏ

ËÁ ‰Â ‚flÌÌÓ„Ó · ÛÒ‡ (NAYADA).
