18.6 Предельные отклонения формы и расположения поверхностей
Предельные отклонения геометрической формы детали и взаимного расположения поверхностей указывают на чертежах условными обозначениями или текстом в технических требованиях. Условные обозначения предпочтительнее (ГОСТ 2.308-79). При условном обозначении все данные располагают в прямоугольной рамке, разделённой на две или три части (таблица 18.10);
Таблица 18.10 – Знаки допусков форм и расположения поверхностей (ГОСТ 2.308-79)
Допуск |
Знак |
Допуск |
Знак |
Прямолинейности |
– |
Позиционный |
|
Плоскостности |
|
Пересечения осей |
|
Параллельности |
|
Радиального биения |
|
Круглости |
|
Торцевого биения | |
Цилиндричности |
|
Биения в заданном направлении | |
Профиля продольного сечения |
|
Полного радиального биения |
|
Перпендикулярности |
|
Формы заданного профиля |
|
Наклона |
Ошибка! Раздел не указан. |
Формы заданной поверхности |
|
Соосности |
|
Зависимый |
|
Симметричности |
|
Расположения |
|
Пересечения осей |
+ |
В первой части рамки указывается знак допуска; во второй – предельное отклонение (в миллиметрах); в третьей –буквенное обозначение базы или другой поверхности, к которой относится отклонение расположения (рисунок 18.28).

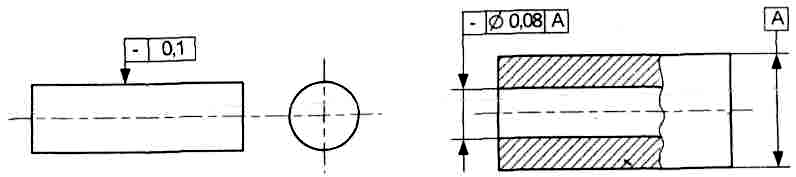

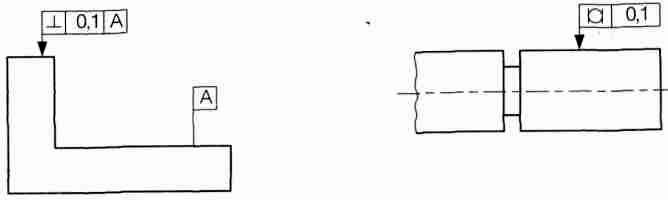

Рисунок 18.28 – Допуски формы поверхностей
Для примера расшифруем допуск прямолинейности:
–знак допуска прямолинейности;
– символ, обозначающий круглое поле допуска;
0,08 – числовое значение допуска;
А – база, относительно которой дан допуск.
Указанное обозначение читается так: “Допуск прямолинейности оси отверстия, круглости, относительно поверхности А 0,08 мм”.
При указании допуска рамку соединяют с элементом, к которому относятся все обозначения, прямой или ломаной линией, заканчивающейся стрелкой. Если предельные отклонения поверхности определяются относительно базы, то рамку соединяют и с базой, а линия заканчивается зачернённым треугольником (рисунок 18.29).

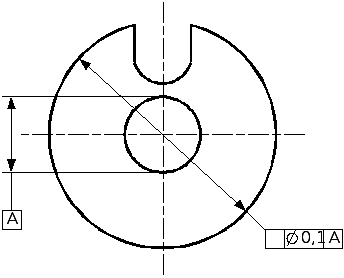

Допуск соосности |
Допуск симметричности |
Допуск параллельных осей | |
Допуск радиального сечения |
Допуск полного радиального биения |
Суммарный допуск параллельности и плоскостности | |
Рисунок 18.29 – Допуски расположения поверхностей
Допуск формы и расположение поверхностей разрешается указывать текстом в технических требованиях чертежа (рисунок 18.30)

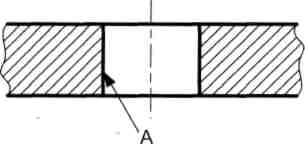

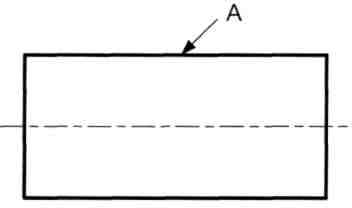

Рисунок |
Пример текста в технических требованиях |
|
Допуск круглости поверхности А – 0,1 мм
|
|
Допуск овальности поверхности А – 0,05 мм
|
|
Допуск профиля продольного сечения поверхности А – 0,4 мм. Увеличение диаметра поверхности А в сторону поверхности В не допускается
|
|
Позиционный допуск осей 4 отверстий, ø0,02 М, база поверхности А
|
|
Допуск параллельности поверхности А относительно поверхности В – 0,01 мм
|
Рисунок 18.30 – Примеры указания допусков формы и расположения поверхностей текстом
В большинстве случаев шпонки в пазах вала и втулки устанав- ливаются по переходной посадке. Свободное соединение предусмот- рено лишь для призматической шпонки в том случае, когда она должна закрепляться в пазу вала.

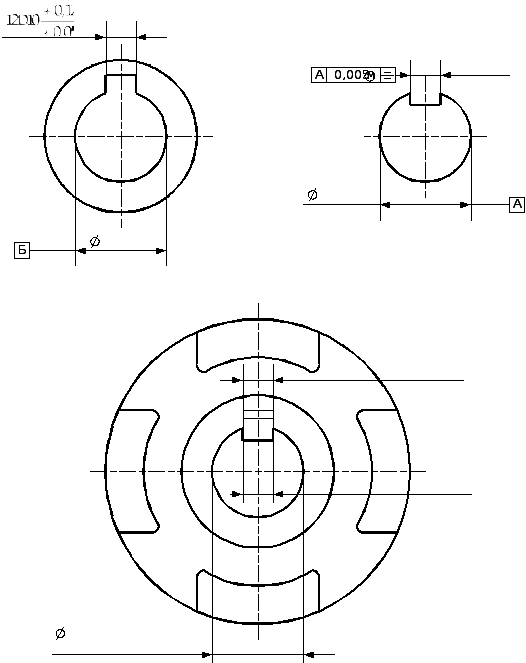

Для всех видов соединений в рабочих чертежах вала и втулки должны устанавливаться допуски симметричности расположения паза посадочных цилиндрических поверхностей вала и втулки (рисунок 18.31). На рисунке показан свободный вид шпоночного соединения: посадка шпонки в пазу вала – 12 а в пазу втулки – 12
Рисунок 18.31 – Допуски и посадки шпоночных соединений
