Ниже приведен примерный перечень графических листов, который может быть изменён руководителем дипломного проекта по своему усмотрению.

1 . Обоснование проекта ............................................. 1 лист.

Приводятся графики и таблицы с основными технико-экономическими показателями существующего предприятия или исходные данные для вновь создаваемого хозяйства изучаемого объекта в соответствии с темой дипломного проекта.

2. Состояние вопроса ............................................ 1 лист.

По результатам изучения научных исследований и передового опыта приводятся графики и таблицы, показывающие влияние различных факторов на улучшение основных технико-экономических показателей в рассматриваемой проблеме.

3 . Технологическая разработка .......................... 3…4 листа.

Приводятся сравнительные результаты опытов, расчётов для обоснования экономически выгодного варианта, схема предлагаемой технологии, технологические планировки объектов, зданий и сооружений, технологические процес­сы поточных линий, схемы операционные или технологические карты и т.п.

4. Конструкторская разработка 3…4 листа

а) чертёж общего вида ….. 1 лист;

б) сборочный чертёж (узлы).………………………. 1 лист;

в) чертежи деталей 1...2 листа;

5. Экономическое обоснование проекта ……………….. 1 лист.

Приводятся графики и таблицы основных технико-экономических показателей (проектных и фактических) с указанием срока окупаемости капиталовложений по предлагаемому варианту.

9.2 Масштабы

Рекомендуется изображать предметы на чертеже в натуральную величину – 1:1. При необходимости масштабы изображений на чертежах должны выбираться из следующего ряда (таблица 9.1).

Таблица 9.1 – Масштабы чертежей

Масштаб уменьшения	1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000
Масштаб увеличения	2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

Масштаб, указанный в графе основной надписи чертежа, должен обозначаться по типу 1:1; 1:2; 2:1 и т.д., а в остальных случаях – М1:1; М1:2; М2:1 и т.д.

При любом масштабе на чертеж наносят только действительные размеры изделия.

9.3 Форматы чертежей

Чертежи графической части дипломного проекта должны выполняться в количестве 9…10 листов на формате А1, а при необходимости на других форматах (таблица 9.2).

Таблица 9.2 – Форматы чертежей

ГОСТ 2.301-68 (СТ СЭВ 1181-78)	АО	А1	А2	АЗ	А4
Размеры сторон, мм	841x1189	594x841	420x594	297x420	210x297

По ЕСКД СЭВ (СТ СЭВ 1 178-78) принят формат А5 (148x210 мм). Форматы листов определяются размерами внешней рамки, выполняемой тонкими линиями (рисунок 9.1).

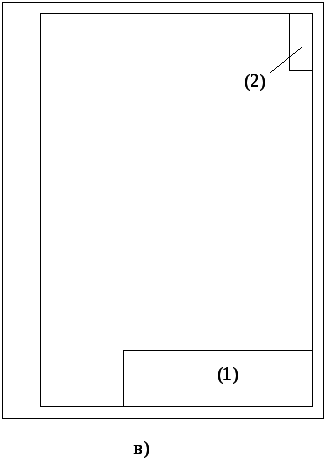

Рисунок 9.1 – Расположение основных надписей (1) и дополнительных граф (2): а) – для формата А4; б) – для формата больше А4 при расположении основной надписи вдоль длинной стороны листа; в) – для формата больше А4 при расположении основной надписи вдоль короткой стороны листа
