4.5.4 Размещение частей схемы в вариантах

Этот раздел продолжает пример вариантов для рынков северной Америки (NA) и Европы (EU), использованный в разделе «Установка вариантов».

►Чтобы разместить часть схемы в схеме, содержащей варианты:

1.Разместите часть схемы обычным образом, как документировано в «Использование обозревателя размещения компонентов».

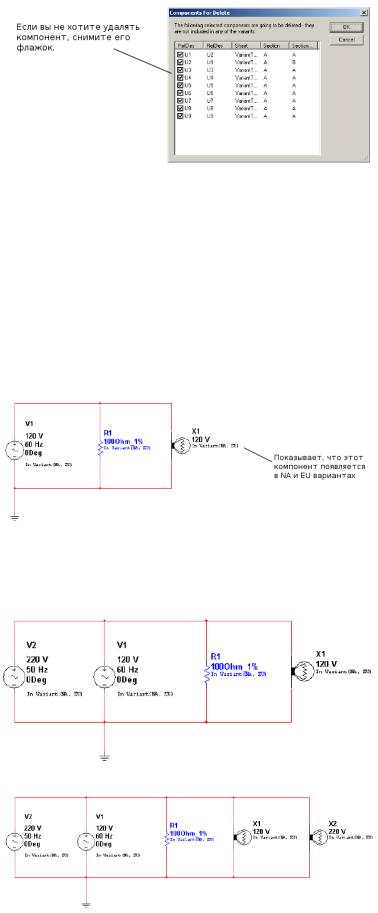

После соединения частей в примере, схема появится, как ниже. Заметьте, что в этой точке каждый компонент включен в оба варианта NA и EU схемы.

Примечание: Для отображения статуса варианта для компонентов, то есть, «In Variant (NA, EU)», вы должны установить флажок Variant Data на закладке Circuit

диалогового окна Sheet Properties.

2.Добавьте 220 В, 50 Гц источник питания в схему (для EU варианта).

3.Добавьте 220 В лампу в схему (тоже для EU варианта).

4.Назначьте статус варианта (в данном случае NA или EU) для каждого компонента, как

описано ниже.

4.5.2.1 Назначение статуса варианта компонентам

Этот раздел продолжает пример вариантов для рынков северной Америки (NA) и Европы (EU), использованный в «Установки вариантов». После того, как установки для этих вариантов сделаны, вы должны установить, какой компонент принадлежит какому варианту.

►Для привязки компонентов к вариантам:

1.Откройте нужную схему, как в следующем примере.

2.Дважды щелкните по компоненту (например, V2) для отображения диалогового окна свойств компонента и щелкните по закладке Variant.

Это источник питания 220 В, 50 Гц, так что мы хотели бы его видеть в EU варианте, но хотели бы исключить из NA варианта.

3.Подсветите линию, содержащую «NA» в колонке Variant Name и затем выберите

Excluded из колонки Status.

4. Щелкните по ОК, чтобы закрыть диалоговое окно свойств компонента.

5.Продолжая пример, дважды щелкнем по V1 и выберем закладку Variant.

Это 120 В, 60 Гц источник питания, так что мы хотели бы его включить в NA (North American) вариант, но исключить из EU (European) варианта.

6.Подсветите линию, которая содержит «EU» в колонке Variant Name и выберите

Excluded из колонки Status.

7.Щелкните по ОК, чтобы закрыть диалоговое окно свойств компонента.

8.Установите статус варианта для ламп X1 и X2, используя закладку Variant, как описано на предшествующих шагах. X1 относится к 120 В, так что это для североамериканского варианта, а X2 220 В, то есть, европейский вариант.

Когда вы все сделаете, схема примет вид, показанный ниже:

►Для исключения компонента из будущих вариантов схемы:

1.Дважды щелкните по нужному компоненту для отображения диалогового окна его свойств и щелкните по закладке Variant.

2.Выберите Excluded из выпадающего списка For New Variants. Этот компонент не будет включаться в варианты этой схемы, которые вы можете создавать в будущем.

Примечание: Если вы создадите новый вариант после установки статуса Excluded и затем разместите такой же компонент из базы данных, он все еще будет включаться в варианты, поскольку это установка по умолчанию для нового компонента.

Совет: Если вы копируете компонент с вариантами из одной схемы и вставляете его в схему с другими вариантами, вставляемый компонент будет включать варианты из копируемой схемы. В этом случае вы можете получить схему, которая имеет комбинированные варианты (скажем, USA и NA). Вы можете это сделать, используя клавишу Rename в диалоговом окне Variant Manager. Достаточно переименовать один из них для соответствия другому... например, переименовать USA в North America, и два варианта будут слиты в один вариант, названный North America.

4.5.2.2 Назначение статуса варианта вложенным схемам

Активный вариант для вложенной схемы (HB или SC), это когда вариант отображает активный вариант его родительской схемы. Ниже описаны детали.

►Для назначения статуса варианта подсхеме или иерархическому блоку:

1.Щелкните правой клавишей мышки по нужному варианту и выберите Include во всплывающем меню Active Variant.
