4.4.2.3 Переименование линий шины в шине
►Для переименования buslines в шине:
1.Дважды щелкните по размещенной шине для отображения диалогового окна Bus Properties.
2.Выберите нужную шину(ы) в поле Buslines (Net) и щелкните Rename. Появится диалоговое окно Rename Busline.
3.Введите нужное имя в поле New Name и щелкните ОК.
4.4.3 Слияние шин
►Для слияния двух шин вместе, так чтобы они имели то же имя шины:
1.Подсветите две шины и выберите Place/Merge Bus, чтобы отобразить диалоговое окно Bus Merge.
Совет: Если вы хотите переименовать линию(и) шины до слияния шин, выберите нужные шины и щелкните Rename. Лини шин с одинаковым именем в каждой из объединяемых шин будут электрически соединены после слияния.
2.В области Merged Bus выберите шину для слияния из выпадающего списка Name.
3.Щелкните по Merge. Заметьте, что две шины в рабочей области теперь получили выбранное имя, как в следующем примере.
Примечание: Вы можете также получить доступ к диалоговому окну Bus Merge
после двойного щелчка по шине и щелчка по кнопке Merge в диалоговом окне Bus
National Instruments Corporation |
150 |
Multisim User Guide |
Properties. В этом случае вы должны выбрать вторую шину из выпадающего списка Name до щелчка по Merge. Кроме того, вы можете сливать шины, соединив их вместе, или переименовывая одну шину именем другой, существующей шины.
4.4.4 Соединение с шиной
Врежиме линий шины
1.Соедините шину в вашей схеме, рисуя соединение к любому месту шины. Появится диалоговое окно Bus Entry Connection:
2.Выберите нужную линию шины и щелкните ОК.
Примечание: После соединения вы можете переименовать сеть, дважды щелкнув по ней мышкой и редактируя имя в диалоговом окне Net, которое появится.
Примечание: Вы можете выбрать ввод шины для его перемещения с помощью курсорной клавиатуры или повернуть с помощью клавиш SHIFT-R.
Примечание: Вы можете дважды щелкнуть по вводу шины для редактирования ее свойств в диалоговом окне Bus Entry Connection.
В сетевом режиме шины
1.Соедините шину в вашей схеме, соединяя провода к любому месту шины. Появится диалоговое окно The Bus Entry Connection:
National Instruments Corporation |
151 |
Multisim User Guide |
2. Выберите нужную сеть и щелкните ОК.
Примечание: После соединения вы можете переименовать сеть, как обычно, дважды щелкнув по ней мышкой и отредактировав имя в диалоговом окне Net, которое появится.
Примечание: Вы можете выбрать ввод шины для его перемещения с помощью курсорной клавиатуры или повернуть с помощью клавиш SHIFT-R.
Примечание: Вы можете дважды щелкнуть по вводу шины для редактирования ее свойств в диалоговом окне Bus Entry Connection.
Изменение размеров шины
►Для изменения размеров шины:
1.Щелкните по шине и перетащите одну из «ручек изменения размера», которая появится на шине.
►Для удлинения шины:
1.Поместите курсор на конец шины и, когда он превратится в перекрестие, щелкните мышкой.
2.Переместите курсор в нужное место и дважды щелкните, чтобы удлинить шину.
4.4.5 Соединение вектором шины
Вместе с методом, описанным в разделе «Соединение с шиной», вы можете использовать команду Bus Vector Connect. Это предпочтительный метод для размещения нумерованных соединений многовыводных элементов, таких как микросхемы, с шиной.
Следующий пример детализирует соединение микросхемы с шиной. Однако Bus Vector Connect функционально пригодна для соединения любого многовыводного элемента с шиной.
National Instruments Corporation |
152 |
Multisim User Guide |
Врежиме линий шины
►Для соединения устройства с шиной в режиме линий шины:

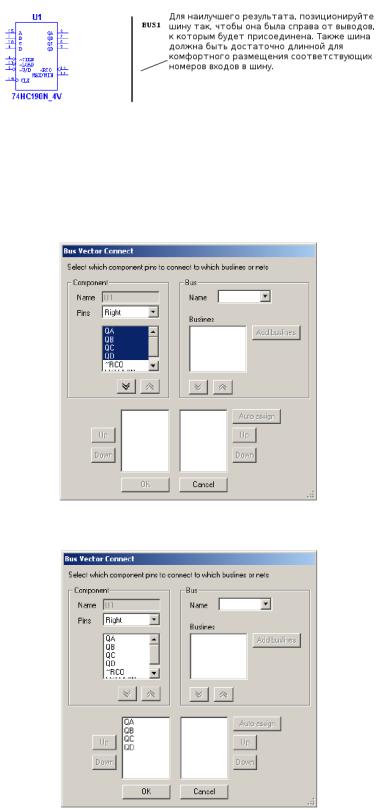

1.Разместите компонент, который вы хотите соединить с шиной в рабочей области.
2.Разместите шину в рабочей области, как описано в разделе «Размещение шины».
3.Щелкните один раз по компоненту для его выделения и выберите Place/Bus Vector Connect для отображения диалогового окна Bus Vector Connect.
4.В области Component выберите сторону компонента, выводы которой должны соединяться, из выпадающего списка Pins. Ниже списка поле Pins заполняется на основе вашего выбора.
5.Подсветите выводы, которые вы хотите присоединить к шине, как в примере ниже.
6.Щелкните по активизированной кнопке со стрелкой вниз, для перемещения выводов в нижнюю левую часть поля.
Примечание: Если вы ошиблись при перемещении, подсветите неправильный вывод и
National Instruments Corporation |
153 |
Multisim User Guide |
щелкните по кнопке со стрелкой вверх, чтобы вернуть его в список выводов.
7.В области Bus выберите шину с которой нужно соединить выводы из выпадающего списка Name.
8.В поле Buslines выберите линию шины, которую вы хотите использовать и щелкните по ставшей активной кнопке со стрелкой вниз для перемещения выбора в правое нижнее поле.
(Если поле Buslines пусто, вы можете щелкнуть по клавише Auto-assign для автоматического создания и назначения имен линиям шины, которые будут соотнесены с именами выводов).
9. Щелкните ОК. Соединение с шиной сделано, как в следующем примере.
National Instruments Corporation |
154 |
Multisim User Guide |
Всетевом режиме
►Для соединения элемента с шиной в сетевом режиме ( Net bus wiring):
1.Разместите компонент, который вы хотите соединить с шиной в рабочей области.
2.Разместите шину в рабочей области, как описано в разделе «Размещение шины».
3.Щелкните один раз по компоненту, чтобы выделить его и выберите Place/Bus Vector Connect для отображения диалогового окна Bus Vector Connect.
4.В области Component выберите сторону компонента, выводы которой вы намерены соединить с шиной, из выпадающего списка Pins. Ниже списка поле Pins заполняется на основе вашего выбора.
5.Подсветите выводы, которые вы хотите соединить с шиной, как в примере ниже.
6.Щелкните по ставшей активной кнопке со стрелкой вниз для перемещения выбранных выводов в нижнее левое поле.
National Instruments Corporation |
155 |
Multisim User Guide |
Примечание: Если вы ошиблись при перемещении, подсветите неправильный вывод и щелкните по кнопке со стрелкой вверх, чтобы вернуть его в список выводов.
7.В области Bus выберите шину с которой нужно соединить выводы из выпадающего списка Name.
8.В Nets в поле Bus выберите:
•existing nets — например, «1» и/или «2», как выше, и щелкните по кнопке со стрелкой вниз, чтобы переместить их в правое нижнее поле.
•<new> — чтобы картировать новые сети для выбранных выводов компонента. Каждый раз, когда вы щелкаете по кнопке со стрелкой вниз при подсвеченном <new>, появляется образец <new> в нижнем правом поле.
(Если поле Buslines пусто, вы можете щелкнуть по клавише Auto-assign для автоматического создания и назначения имен линиям шины, которые будут соотнесены с именами выводов).
9. Щелкните ОК. Соединение с шиной сделано, как в следующем примере.
National Instruments Corporation |
156 |
Multisim User Guide |
