400 |
|
|
|
|
Г л а в а 8 |
|
= 9;19 |
10 3 |
1 + z 1 |
1 + 2z 1 + z 2 |
|||
|
|
|
; |
|||
1 0;605z 1 |
|
1 |
1;437z 1 + 0;623z 2 |
которое совпадает с выражением (8.39).
Структурная схема фильтра, построенная из типовых звеньев по полученному выражению, представлена на рис. 8.122,a.
Рис. 8.122. Структурные схемы цифровых фильтров: a — ФНЧ; b — ФВЧ
Пример 2. Синтезировать цифровой фильтр верхних частот Баттерворта, отвечающий следующим требованиям:
частота дискретизации fд = 26 кГц;
нижняя граничная частота полосы пропускания fп = 4;7 кГц;
верхняя граничная частота полосы задерживания fз = 2 кГц;
максимальное ослабление в полосе пропускания Amax = 3 дБ;
минимальное ослабление в полосе задерживания Amin = 23 дБ.
Решение.
1. Рассчитываем период дискретизации
T= 1=fд = 1=26000 = 3;846 10 5 c = 38;46 мкс:
2.Рассчитываем угловые граничные частоты полос пропускания
изадерживания аналогового прототипа:
!ап = |
2 |
tg |
2 fпT |
= |
2 |
|
tg |
2 4700 3;846 10 5 |
= |
|
T |
2 |
3;846 |
10 5 |
2 |
||||||
|
|
|
|
|
= 3;32 104 рад=с;
![](/html/74500/137/html_VLTKG8oBpS.Yl3M/htmlconvd-T3XtAM402x1.jpg)
Частотная фильтрация электрических сигналов |
|
401 |
||||||||
!аз = |
2 |
tg |
2 fзT |
= |
2 |
|
tg |
2 2000 3;846 10 |
5 |
= |
T |
2 |
3;846 |
10 5 |
2 |
|
|||||
|
|
|
|
|
|
=1;28 104 рад=с:
3.Определяем порядок фильтра:
n > |
23 |
= |
23 |
= 2;78; |
20 lg(!ап=!аз) |
20 lg(3;32 104=1;28 104) |
принимаем n = 3.
4. Порядок фильтра в этом примере совпадал с порядком, рассчитанным в предыдущем примере. Поэтому значения полюсов передаточной функции нормированного фильтра так же совпадают с соответствующими значениями из предыдущего примера: p2 = 0;5 + + j0;866; p3 = 1; p4 = 0;5 j0;866.
Передаточная функция аналогового прототипа ФВЧ записывается так же, как и для ФНЧ с той лишь разницей, что с целью преобразования частот оператор p заменяется выражением 1=p:
H(p) = |
1 |
= |
p3 |
|
|
|
: |
||
(1 + 1=p)(1 + 1=p + 1=p2) |
(1 + p)(1 + p + p2) |
5.Как видим, выражение знаменателя передаточной функции в конечном счёте получилось таким же, как и в предыдущем примере, но изменился числитель.

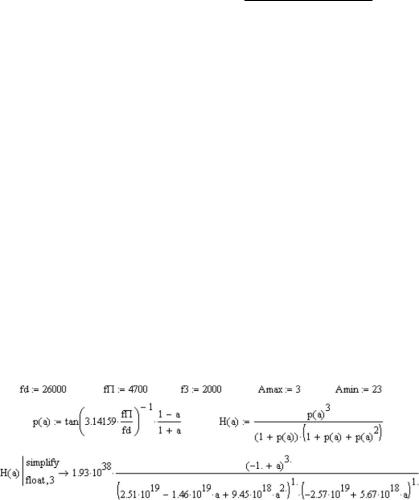

6.Для получения выражения системной функции требуемого цифрового фильтра воспользуемся сначала системой Mathcad:
Заменяя переменную a выражением z 1 и нормализуя полученное выражение, т. е. деля первую скобку знаменателя на константу 2;51 1019, вторую скобку знаменателя на константу 2;57 1019, а числитель на произведение этих констант, приходим к выражению системной функции
H(z) = 0;299 |
1 |
z 1 |
1 2z |
1 + z 2 |
|||
|
|
|
|
|
: |
||
1 |
0;221z 1 |
|
1 |
0;582z |
1 + 0;376z 2 |
Структурная схема фильтра, построенная из типовых звеньев по полученному выражению для H(z), представлена на рис. 8.122,b.
![](/html/74500/137/html_VLTKG8oBpS.Yl3M/htmlconvd-T3XtAM403x1.jpg)
402 |
Г л а в а 8 |
Пример 3. Синтезировать цифровой полосовой фильтр Баттерворта, отвечающий следующим требованиям:
частота дискретизации fд = 26 кГц;
нижняя граничная частота полосы пропускания fп2 = 2 кГц;
верхняя граничная частота полосы пропускания fп1 = 11 кГц;
верхняя граничная частота первой полосы задерживания fз2 =
=0;7 кГц;
нижняя граничная частота второй полосы задерживания fз1 =
=12;3 кГц;
максимальное рабочее ослабление в полосе пропускания Aр max =
=3 дБ;
минимальное рабочее ослабление в полосе задерживания Aр min =
=23 дБ.
Решение.
1.Полосовой фильтр можно представить в виде каскадного соединения ФНЧ и ФВЧ.
2.Несложно показать, что при заданных требованиях порядки упомянутых ФНЧ и ФВЧ n1 и n2 равны трём, как и в предыдущих примерах. Поэтому аналитические выражения операторных передаточных функций этих ФНЧ и ФВЧ (H1(p) и H2(p)) идентичны соответствующим выражениям, приведённым ранее. Для получения выражения системной функции требуемого цифрового фильтра воспользуемся сначала системой Mathcad:
Заменяя переменную a выражением z 1 и нормализуя полученные выражения, приходим к выражениям системных функций ФНЧ
и ФВЧ: |
|
|
|
|
|
|
1 + z 1 |
|
|
1 + 2z 1 + z 2 |
|
H1(z) = 0;614 |
|
|
|
|
; |
1 + 0;605z |
1 |
1 + 1;44z 1 + 0;623z 2 |
![](/html/74500/137/html_VLTKG8oBpS.Yl3M/htmlconvd-T3XtAM404x1.jpg)
Частотная фильтрация электрических сигналов |
403 |
||||||
H2(z) = 0;614 |
1 |
z 1 |
1 2z |
1 + z 2 |
|||
|
|
|
|
|
: |
||
1 |
0;605z 1 |
|
1 |
1;44z |
1 + 0;623z 2 |
Системная функция требуемого фильтра является произведением полученных выражений: H(z) = H1(z)H2(z).
Структурная схема фильтра, построенная из типовых звеньев, представлена на рис. 8.123.
Рис. 8.123. Структурная схема полосового фильтра
Пример 4. Синтезировать цифровой полосовой фильтр Баттерворта, отвечающий следующим требованиям:
частота дискретизации fд = 26 кГц;
нижняя граничная частота полосы пропускания fп2 = 3;5 кГц;
верхняя граничная частота полосы пропускания fп1 = 9;5 кГц;
верхняя граничная частота первой полосы задерживания fз2 =
=1;5 кГц;
нижняя граничная частота второй полосы задерживания fз1 =
=11;5 кГц;
максимальное рабочее ослабление в полосе пропускания Aр max =
=3 дБ;
минимальное рабочее ослабление в полосе задерживания Aр min =
=23 дБ.
Результаты основных этапов синтеза:
1. Порядок фильтра n = 3.
![](/html/74500/137/html_VLTKG8oBpS.Yl3M/htmlconvd-T3XtAM405x1.jpg)
404 |
|
|
|
|
|
|
|
|
|
|
Г л а в а 8 |
|||
2. Выражения операторных передаточных функций ФНЧ и ФВЧ |
||||||||||||||
имеют вид: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
H(p) = |
|
1 |
|
; |
|
|
|
H(p) = |
|
p3 |
|
|
|
: |
(1 + p)(1 + p + p2) |
|
|
|
(1 + p)(1 + p + p2) |
||||||||||
3. Выражения системных функций ФНЧ и ФВЧ имеют вид: |
||||||||||||||
H1(z) = 0;417 |
1 + z 1 |
|
|
|
1 + 2z 1 + z 2 |
|
; |
|
||||||
1 + 0;379z |
1 |
|
|
1 + 0;965z |
1 + 0;455z |
2 |
|
|||||||
H2(z) = 0;417 |
1 |
z 1 |
|
|
|
1 2z |
1 + z 2 |
|
|
: |
|
|||
1 |
0;379z |
1 |
|
1 0;965z |
1 + 0;455z |
2 |
|
Системная функция требуемого фильтра является произведением полученных выражений: H(z) = H1(z)H2(z).
4. Конфигурация структурной схемы требуемого фильтра совпадает с конфигурацией схемы, представленной на рис. 8.123. Числовые значения констант на схеме другие (они определяются значениями коэффициентов, фигурирующих в полученных выражениях для системных функций при расчётах по заданию п. 8.6.3.5).
8.6.3. Задание для предварительного расчёта
|
|
|
|
|
|
|
|
|
8.6.3.1. Выразить систем- |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
ную функцию цепи, представ- |
|
|
|
|
|
|
|
|
|
|
ленной на рис. 8.124, через си- |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
стемные функции составляю- |
|
|
|
|
|
|
|
|
|
|
щих её цепей. |
|
Рис. 8.124. Соединение цифровых цепей |
||||||||||
8.6.3.2. Вывести выраже- |
ние передаточной АЧХ цифровой цепи, структурная схема которой приведена на рис. 8.107, при a0 = 1 и буквенных обозначениях остальных коэффициентов.
8.6.3.3. Построить нуль-полюсную диаграмму цепи, изображённой на рис. 8.120,b, при следующих значениях коэффициентов: a0 = 1, a1 = 1, a2 = 0;5, b1 = 1;2, b2 = 0;3. Определить, устойчива ли эта цепь при новом значении коэффициента b2. Сравнить полученную нуль-полюсную диаграмму с диаграммой, представленной на рис. 8.121.
8.6.3.4.Рассчитать порядки ФНЧ и ФВЧ для цифрового полосового фильтра, отвечающего требованиям, указанным в задании третьего примера.
8.6.3.5.Синтезировать цифровой полосовой фильтр, отвечающий требованиям, указанным в задании четвёртого примера (рассчитать порядок фильтра, вывести выражения для операторной передаточной функции и системной функции, составить структурную схему фильтра).
Частотная фильтрация электрических сигналов |
405 |
8.6.4. Вопросы для самопроверки
1.Как, зная системные функции цифровых цепей, рассчитывают системные функции их каскадного и параллельного соединений?
2.Как, зная системную функцию цифровой цепи, строят её каноническую структурную схему?
3.Какой вид имеют выражения системных функций типовых звеньев первого и второго порядков?
4.Какой вид имеют структурные схемы типовых звеньев первого
ивторого порядков?
5.Как точки p-плоскости отображаются в z-плоскости?
6.Что такое нуль-полюсная диаграмма цифровой цепи?
7.Как найти значения нулей и полюсов передаточной функции цифровой цепи?
8.В чём заключается принципиальное различие в поведении отклика устойчивой и неустойчивой цепи?
9.Как формулируется критерий устойчивости цифровой цепи?
8.6.5. Задание для самостоятельного выполнения экспериментов на персональном компьютере
8.6.5.1.Синтезировать цифровые ФНЧ, ФПЧ и ПФ Баттерворта по заданным рабочим параметрам.
8.6.5.2.Получить выражения системных функций, нуль-полюс- ные диаграммы, АЧХ и частотные характеристики ослабления, а также импульсные характеристики синтезированных фильтров.
8.6.5.3.Убедиться в устойчивости и работоспособности исследуемых фильтров.
8.6.6. Порядок выполнения экспериментов
8.6.6.1.Получить выражение для системной функции цифрового фильтра нижних частот, синтезированного по рабочим параметрам, указанным в условии примера 1 (см. п. 8.6.2.6).
8.6.6.2.Найти значения нулей и полюсов системной функции и построить нуль-полюсную диаграмму. Сделать и записать в отчёт вывод об устойчивости исследуемого фильтра.
8.6.6.3.Получить графики АЧХ и частотной характеристики ослабления. Убедиться в том, что частотные свойства фильтра соответствуют заданным требованиям.
8.6.6.4.Получить график импульсной характеристики исследуемого фильтра.
8.6.6.5.Получить фрагмент выходной последовательности при входной последовательности, представленной мгновенными значениями сложного колебания (см. п. 8.6.7.3).
406 |
Г л а в а 8 |
8.6.6.6.Повторить исследования, описанные в п. 8.6.6.1–8.6.6.5, для цифрового фильтра верхних частот, синтезированного по рабочим параметрам, указанным в условии примера 2 (см. п. 8.6.2.6).
8.6.6.7.Повторить исследования, описанные в п. 8.6.6.1–8.6.6.3, для полосового цифрового фильтра, синтезированного по рабочим параметрам, указанным в условии примера 3 (см. п. 8.6.2.6).
8.6.6.8.Повторить исследования, описанные в п. 8.6.6.1–8.6.6.5, для полосового цифрового фильтра, синтезированного по рабочим параметрам, указанным в условии примера 4 (см. п. 8.6.2.6).
8.6.6.9.Прокомментировать полученные результаты.
8.6.7. Методические указания
8.6.7.1.Экспериментальные исследования нужно выполнять в системе Mathcad.
8.6.7.2.Перед выполнением компьютерных экспериментов следует ознакомиться с программами для Mathcad, описанными в п. 8.6.2.6
ина рис. 8.125–8.142.
8.6.7.3.Выполняя задания по п. 8.6.6.5 при исследовании работоспособности цифровых ФНЧ и ФВЧ, нужно использовать в качестве входной последовательности фрагмент дискретизированного сигнала, соответствующий трём периодам колебания
u1(t) = 6 sin(2 f1t) + 3 sin(3 2 f1t);
где f1 = 1;5 кГц, а при исследовании работоспособности цифровых ПФ — фрагмент, соответствующий трём периодам колебания
u1(t) = 3 sin(2 f1t) + 6 sin(2 f2t) + 3 sin(2 f3t);
где f1 = 1;5 кГц; f2 = 3;5 кГц; f3 = 11;5 кГц.
8.6.7.4. При выполнении исследований по п. 8.6.6.8 целесообразно опираться на результаты, полученные в процессе предварительного расчёта (см. п. 8.6.3.5).
8.6.8. Графики
Результаты выполнения работы должны совпасть с распечатками, представленными на рис. 8.125–8.142.
![](/html/74500/137/html_VLTKG8oBpS.Yl3M/htmlconvd-T3XtAM408x1.jpg)
![](/html/74500/137/html_VLTKG8oBpS.Yl3M/htmlconvd-T3XtAM409x1.jpg)
408 |
Г л а в а 8 |
Рис. 8.127. Результат, полученный по заданию в п. 8.6.6.3 (окончание)

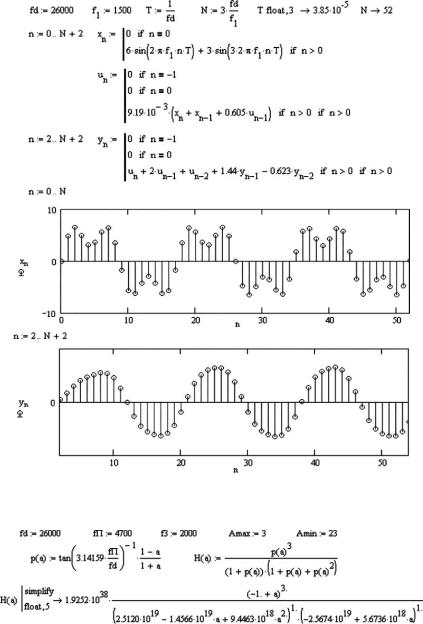

Рис. 8.128. Результат, полученный по заданию в п. 8.6.6.4
