Дисциплина «Теоретические основы электротехники»

Отчёт по лабораторной работе № 20

На тему:

«Исследование на ЭВМ входных характеристик длинной линии»

Выполнил:

Студент группы БРТ2102

Епифанов Г.Ю

Доронина Анжела

Проверила:

Преподаватель

Микиртичан А. Г.

Москва 2023 г.

1. Цель работы

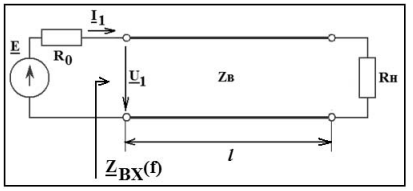

С помощью машинного эксперимента проанализировать зависимость входного сопротивления длинной линии от частоты при различных сопротивлениях нагрузки. Получить практические навыки в проведении машинных экспериментов и обработки их результатов.

2. Предварительный расчет

По предварительному расчету l=160 м, L0=0,25 мкГн, C0=100 пФ/м, ZB= Ом, VФ, = м/с					Получено экспериментально
n	f=n*[VФ/(4*l)], Гц	Re[ZBX(f)], Ом(СН)	Im[ZBX(f)] Ом(ХХ)	Im[ZBX(f)], Ом(КЗ)	Re[ZBX(f)], Ом(СН)	Im[ZBX(f)], Ом(ХХ)	Im[ZBX(f)], Ом(КЗ)
0	0	50	0	0	-50	0	0
1	312500	50	-0,039	0,039i	-50	0	0
2	625000	50	31394,119	-31394,119i	-50	31394	-31394
3	937500	50	-0,119	0,119i	-50	0	0
4	1250000	50	15697,021	-15697,021i	-50	15697	-15697
5	1562500	50	-0,199	0,199i	-50	0	0
6	1875000	50	10464,635	-10464,635i	-50	10464	-10464,

Vф=200000000м/с

3.Экспериментальная часть

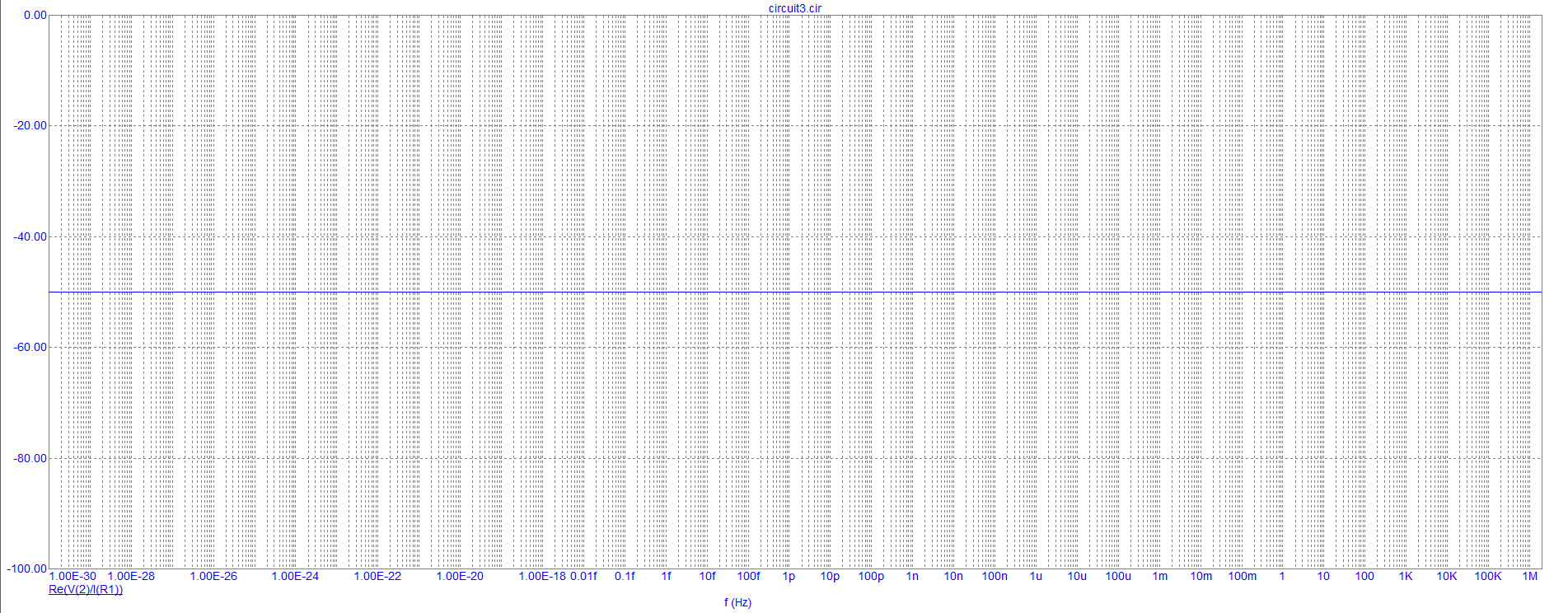

Рисунок 3 входное сопротивление длинной линии для режима СН

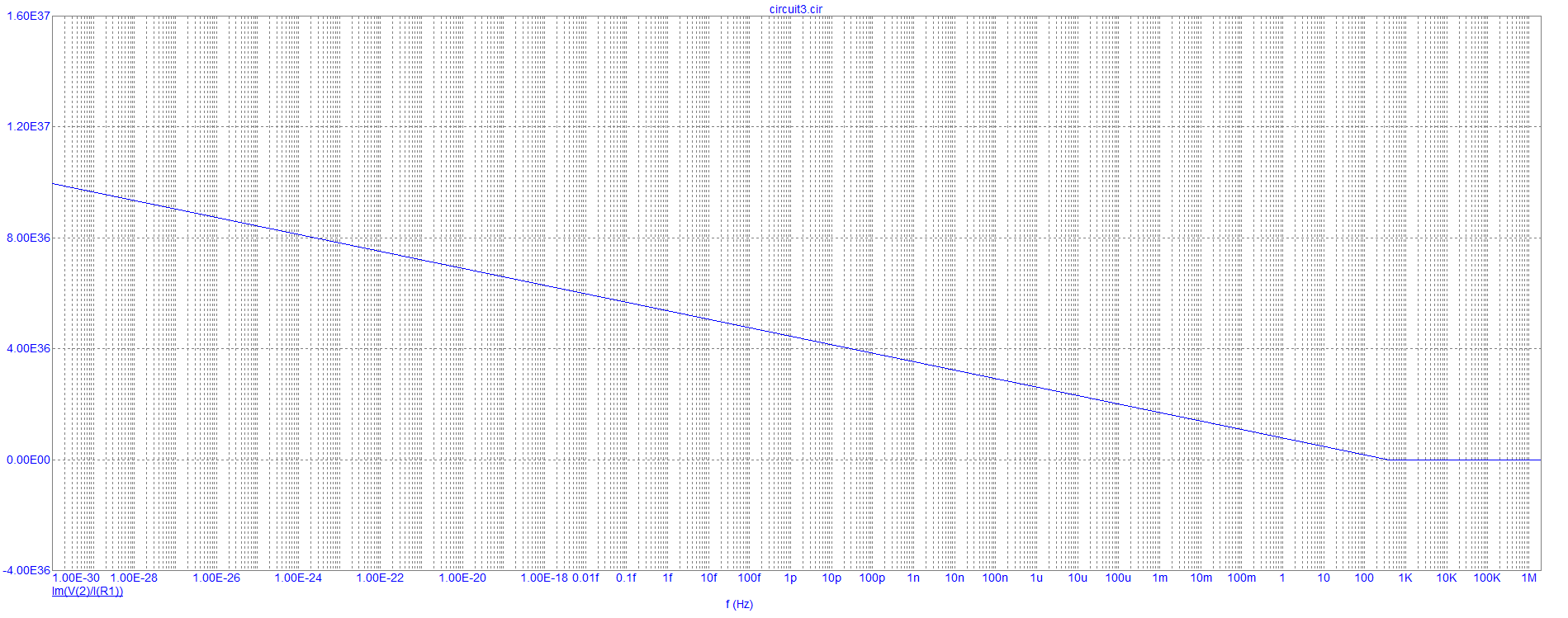

Рисунок 4. Частотная зависимость входного сопротивления длинной линии для режима Х.Х

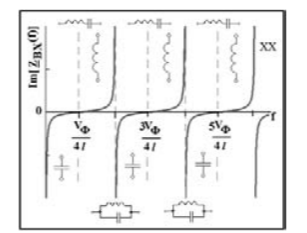

Рисунок 5. Частотная зависимость входного сопротивления длинной линии для режима КЗ
