2.2.4. Замок выпущенного положения средней главной ноги

Замок фиксирует ногу в выпущенном положении с помощью крюка, запираемого защелкой. Открывается замок гидроцилиндром, подключенным к гидравлической системе самолета. Замок расположен в нижней части отсека ноги, за амортизационной стойкой.

Замок имеет две щеки, соединенные между собой через распорные втулки несколькими болтами, которыми к щекам крепятся другие детали замка (крюк, защелка и т.д.) и сам замок к шпангоуту № 57 в отсеке средней ноги.

Крюк установлен между щеками замка на оси с распорной втулкой. На крюке имеется накладка с двумя отверстиями для подсоединения пружин, связанных через ось со щеками замка (дружины крюка). Ось крюка имеет пресс-масленку.

Защелка установлена между щеками замка на оси.

Ось защелки установлена в отверстиях щек на бронзовых втулках.

Защелка выполнена в виде двуплечей качалки, одно плечо которой является непосредственно защелкой замка, а другое плечо предназначено для установки ролика под упор штока гидроцилиндра замка. Защелка имеет квадратное посадочное отверстие для установки на поверхность оси с таким же сечением. Таким образом, проворачиваться защелка относительно оси не может.

Установочная ось защелки выполнена вместе с двуплечей качалкой, к одному плечу которой подсоединена пружина, связанная с неподвижно установленной в отверстиях щек осью крюка, а на другом плече установлены два регулируемых упора для штоков концевых выключателей.

С другой стороны установочная ось защелки имеет поверхность квадратного сечения, на которую устанавливается имеющая квадратное посадочное отверстие двуплечая качалка. Одно плечо этой качалки предназначено для подсоединения пружины, связанной с осью крюка, а на втором плече установлен регулируемый болт-упор под шток концевого выключателя. Установочная ось защелки имеет пресс-масленку.

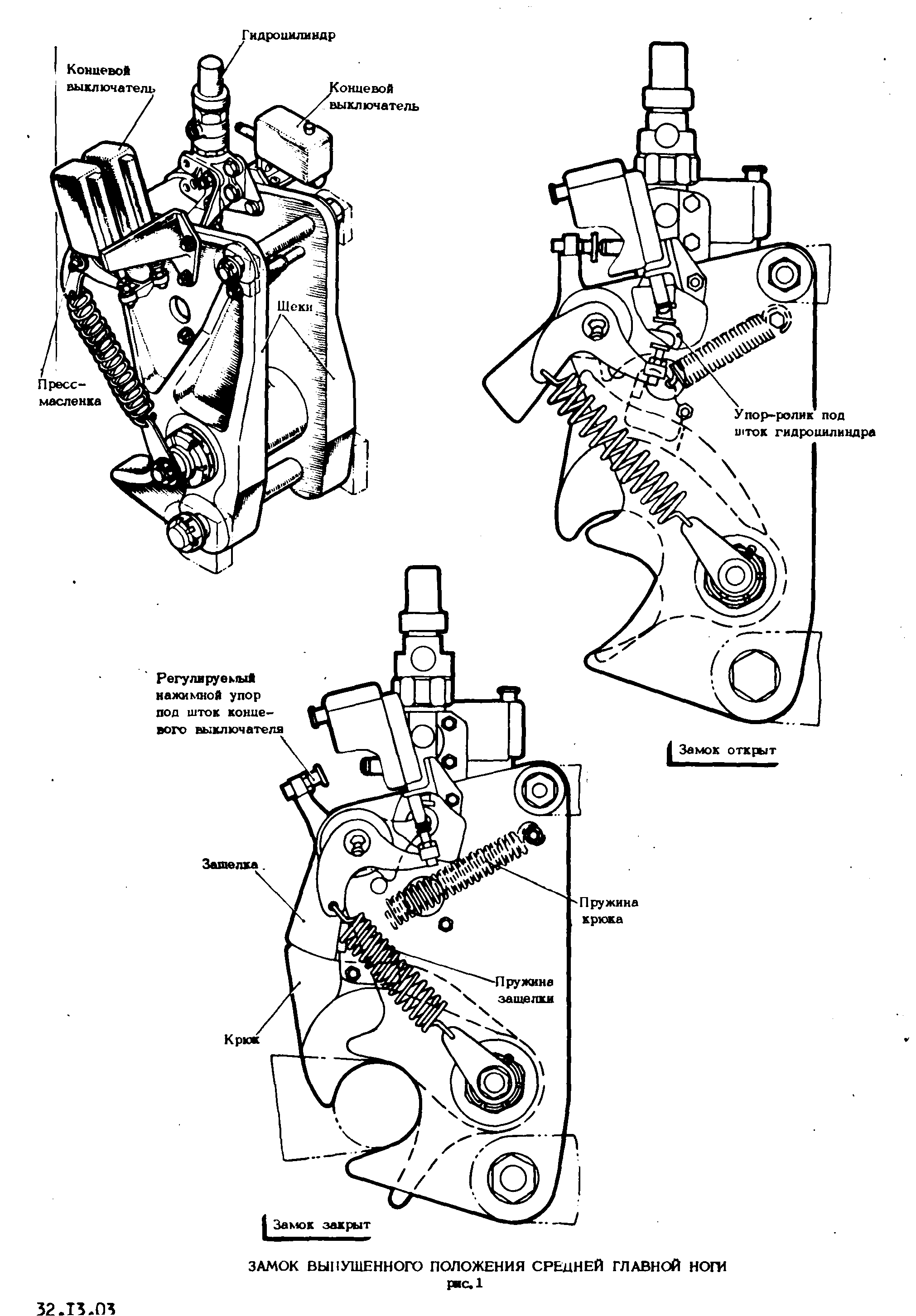

Рис. 48. Замок выпущенного положения средней главной ноги

При закрытом замке хвостовик крюка находится под защелкой, удерживающей крюк от поворота и упирающейся в упор хвостовика. При открытом замке хвостовик крюка под действием пружин упирается в болт, установленный в отверстиях щек.

При подаче давления в гидроцилиндр замка (при уборке шасси) его шток выдвигается, нажимает на ролик защелки и, преодолевая силу пружин, поворачивает защелку и установленные вместе с нею на одной оси качалки.

При этом нажимается шток концевого выключателя 48/551, замыкающего цепь электрогидросистемы уборки ноги.

Серьга выходит из крюка и освобождает его. Крюк под действием пружин поворачивается и прижимается к болту-упору, замок открывается, штоки концевых выключателей 42/551 и 64/551 не нажаты.

При выпуске шасси валик серьги упирается в верхний отросток крюка и, преодолевая силу пружин, поворачивает крюк. Хвостовик крюка скользит по криволинейной поверхности защелки, при этом крюк захватывает валик серьги замка. Как только хвостовик крюка окажется под защелкой, защелка под действием пружин повернется, надвинется на хвостовик крюка и упрется в его упор, замок закроется.
