3.4.3. Метод начальных параметров
Метод непосредственного интегрирования позволяет решать задачи определения перемещений при любом законе изменения жесткости сечений балки. В случае, когда балка имеет постоянную жесткость (EIz=const) и число участков большее двух, его применение становится нерациональным, так как для определения постоянных интегрирования зачастую требуется составлять и решать достаточно громоздкую систему линейных алгебраических уравнений. В этих случаях предпочтение отдают другим методам, и в частности методу начальных параметров. В этом методе для определения прогибов используют универсальное уравнение упругой линии балки, которое получают с использованием следующих правил составления и интегрирования дифференциальных уравнений упругой линии на участках балки:
1. Начало координат для всех участков должно быть единым и находиться на конце балки (левом или правом) (рис. 19).
2. При составлении выражения для изгибающего момента на каждом участке рассматриваем нагрузки, приложенные к балке с той стороны от сечения, где находится начало координат.
3. Если на балку действует распределенная нагрузка, которая обрывается в каком-то сечении балки, то ее следует продолжить до конца балки и приложить на участке, где добавлена нагрузка ‒ распределенную нагрузку той же интенсивности, но противоположного знака (рис. 19). (Конец балки всегда противоположен выбранному началу координат.)
4. Если к балке приложена сосредоточенная пара сил с моментом М, то в выражение для изгибающего момента она входит с множителем , где а – расстояние от начала координат до места приложения пары сил (рис. 19).
5. Интегрирование ведется без раскрытия скобок, то есть
.
Опуская доказательство, отметим, что при соблюдении вышеперечисленных правил постоянные интегрирования на участках соответственно равны друг другу и число их сокращается до двух: θ0 и V0.
При этом универсальное уравнение упругой линии балки для направлений нагрузок, показанных на рис. 19, записывается в следующем виде:

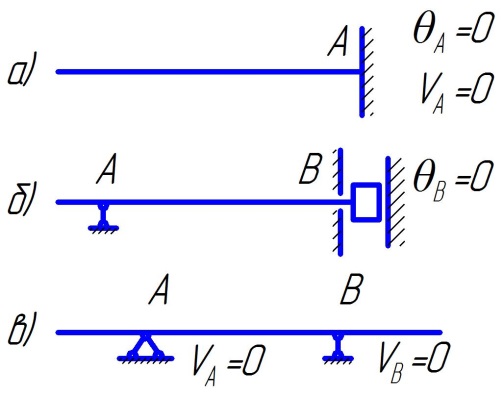

здесь V0 и θ0 это прогиб и угол поворота сечения, расположенного в начале координат, которые называют начальными параметрами и определяют из условий опирания балки (рис. 20), x – текущая абсцисса рассматриваемого
сечения, a ,b, c ,d – расстояния от начала координат до точки приложения сосредоточенного момента, сосредоточенной силы и начала действия распределенной нагрузки.
Рис. 19 Рис. 20
При необходимости определения углов поворота сечений методом начальных параметров уравнение (3.23) нужно продифференцировать, тогда получим
Следует отметить, что знаки слагаемых в уравнениях (3.23) и (2.24) зависят от того, положительный или отрицательный изгибающий момент создает данная нагрузка в сечении балки с абсциссой Значок «отс» над символом суммы обозначает, что суммируются только те величины, которые относятся к части балки, расположенной между началом координат и сечением, где ищутся перемещения.
