8. Розрахунок на рухоме навантаження
8.1. Короткі теоретичні відомості
8.2. Лінії впливу для двоопорної балки
8.3. Лінії впливу для консольної балки
8.4. Навантаження ліній впливу
8.5. Лінії впливу для шарнірно–консольної балки
8.6. Лінії впливу в фермах
8.7. Лінії впливу в шпренгельних фермах
8.8. Приклади визначення зусиль за допомогою ліній впливу
8.8.1. Шарнірно-консольна балка
8.8.2. Ферма
8.8.3. Шпренгельна ферма
8.9. Задачі для самостійного розв’язування
8. Розрахунок на рухоме навантаження
8.1. Короткі теоретичні відомості
Рухомими називають навантаження які переміщуються по конструкції До таких навантажень відносять автомашини потяги трактори які переміщуються по мостовим переходам кранові навантаження на підкранові балки навантаження від підвісних кранів які рухаються по фермам покриття, тощо Від дії таких навантажень усі параметри що визначають напружено– деформований стан споруди опорні реакції згинальні моменти поперечні та поздовжні сили напруження переміщення тощо змінюються і залежать від місця де розташоване навантаження в кожний поточний момент часу Задача розрахунку на рухоме навантаження полягає у визначенні найбільших за величиною зазначених параметрів які можуть виникнути в елементах споруди під час його руху
Одним із найбільш поширених методів розрахунку на рухоме навантаження є метод ліній впливу який дозволяє аналізувати зусилля і переміщення в будь-яких перерізах будь-яких споруд Метод полягає в побудові так званих ліній впливу – графіків які показують як змінюється той чи інший фактор коли по споруді переміщується вертикальна одинична сила За допомогою цих графіків можна визначати величини згаданих факторів від будь-яких зовнішніх силових навантажень як рухомих так і нерухомих
8.2. Лінії впливу для двоопорної балки
Розглянемо побудову ліній впливу для опорних реакцій та внутрішніх зусиль для однопрогонової двоопорної балки Нехай однопрогонова балка AB перебуває під дією вертикальної зосередженої сили P = 1 (рис 8.1,а). Сила може перебувати в будь-якій точці балки зона можливого розташування сили тобто зона руху показана на рисунку штриховою лінією Розташування сили визначається координатою x початок системи координат взято на лівій опорі
A Таким чином у процесі руху одиничної сили координата змінюється в межах c1 x l c2 .
Лінії впливу опорних реакцій
В опорах балки виникають вертикальні опорні реакції VA та VB оризонтальна складова HA в
шарнірно-нерухомій опорі A дорівнює нулю |
е випливає з рівняння рівноваги балки |
Fx 0 |
HA 0. |
Для обчислення опорної реакції VA складемо рівняння рівноваги
2
M B 0 |
VAl 1 l x 0 |
VA |
l x . |
|
|
|
l |
Отже реакція VA є лінійною функцією координати
VA VA x .

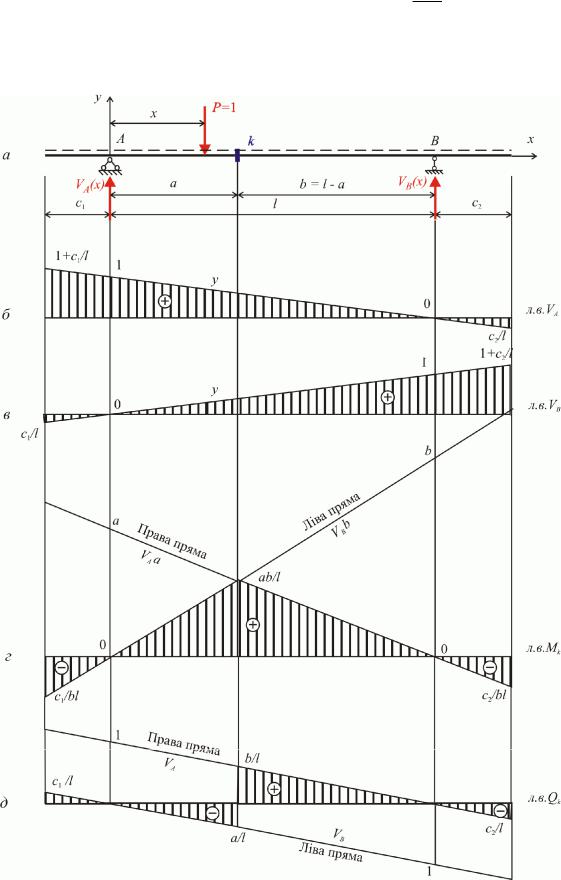

Рис 8.1
3
рафік зазначеної функції є прямою Для побудови прямої надамо координаті двох будь–
яких значень наприклад = |
та = l) У результаті маємо |
x 0 |
VA 0 l 0 1; |
|
l |
x l |
VA l l l 0. |
|
l |
рафік функції VA VA x представлено на рис 8.1,б. Він називається лінією впливу опорної
реакції VA . рафік показує як змінюється опорна реакція VA, коли по балці рухається одинична вертикальна сила P 1. удь-яка ордината y графіка характеризує величину опорної реакції VA, коли сила розташована на балці над цією ординатою
Аналогічно побудуємо лінію впливу опорної реакції VB.
M A 0 |
VBl 1 x 0 |
VB |
x . |
|
|
|
l |
Отже реакція VB також є лінійною функцією координати
VB VB x
рафік цієї функції – пряма Надамо координаті двох будь–яких значень наприклад = та = l) У результаті маємо
x 0 |
VB 0 |
0 0; |
|
|
|
l |
|
x l |
VB l l |
1. |
|
|
|
l |
|
Лінія впливу опорної реакції VB побудована на рис 8.1,в Отже побудовано графік який показує закон зміни опорної реакції VB залежно від розташування одиничної сили P 1 удь-яка ордината y графіка характеризує величину опорної реакції VB коли на балці над цією ординатою розташована сила.
Таким чином для балки на двох опорах лінія впливу опорної реакції VA – це пряма яка має одиницю на опорі A і нуль на опорі В а лінія впливу опорної реакції VВ – пряма яка має одиницю на опорі В і нуль на опорі А. рафіки розповсюджуються на всю балку
Лінія впливу згинального моменту
Визначимо згинальний момент в перерізі k розташованого в прогоні двоопорної балки рис 8.1,а на відстані а від опори А і на відстані b = l – a від опори В Скористаємось правилом
4
викладеним у п 5.1: згинальний момент в будь-якому перерізі k обчислюється як алгебраїчна сума моментів всіх сил що діють на балку по один бік від перерізу стосовно його центру
л в |
або |
рав |
. |
(8.1) |
Mk Mk |
Mk Mk |
Для обчислення згинального моменту при дії рухомої сили доцільно вибирати ту формулу яка має меншу кількість доданків Так при розташуванні сили ліворуч перерізу k слід вибирати другу а при розташуванні сили праворуч перерізу – першу формулу
Отже розглянемо два випадки розташування одиничної сили
|
Сила P=1 ліворуч перерізу k |
|
Сила P=1 праворуч перерізу k |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
Mk Mk |
|
VB x b. |
|
Mk Mk |
VA x a. |
|
|
|
|
|
рав |
|
|
л в |
|
|
|
|
|
|
|
|
|
||||
Таким чином ліворуч |
перерізу k лінію |
впливу згинального моменту в перерізі k можна |
|||||||
отримати множенням лінії впливу опорної реакції VB на множник b |
див рис 8.1,г |
ей графік |
|||||||
називається лівою прямою Він справедливий і відповідно штрихується ліворуч перерізу k. |
|||||||||
Аналогічно |
праворуч перерізу k лінію |
впливу згинального моменту в перерізі k можна |
|||||||
отримати множенням лінії впливу опорної |
реакції VА на множник |
а рис 8.1,г |
ей графік |
||||||
називається правою прямою Він штрихується праворуч перерізу k. |
|
|
|
||||||
Таким чином |
лінія впливу згинального моменту в перерізі k складається з двох прямих які |
||||||||
перетинаються під перерізом k: |
|
|
|
|
|
||||
ліва пряма проходить через нуль лівій опорі і штрихується ліворуч перерізу |
|
|
|||||||
права пряма проходить через нуль правій опорі і штрихується праворуч перерізу Проміжні ординати лінії впливу можна обчислити з умов подібності трикутників Остаточна лінія впливу згинального моменту в перерізі k представлена на рис 8.1,г.
Лінія впливу поперечної сили
к було зазначено в п 5 поперечна сила в перерізі k обчислюється як сума проекцій на вертикальну вісь всіх сил що діють на балку по один бік від перерізу:
