7

Друга ділянка має за кінці точку прикладання зосередженого моменту і опорне затиснення Тут також призначаємо два перерізи і в безпосередній близькості від кінців ділянки

Знаходимо згинальні моменти в призначених перерізах

M11 M11л в 0;

M12 M12л в 2,3 1 2,3 кНм;

M13 M13л в 2,3 1 4 7,3 кНм;

M14 M14рав 10,9 кНм.

Поперечні сили

Q11 Q12 Fyл в 2,3 кН;

Q13 Q14 Fyл в 2,3 кН.

Епюри згинальних моментів і поперечних сил в шарнірно-консольній балці побудовані згідно обчислених величин зусиль представлено відповідно на рис 5.4,е та рис 5.4, .

5.3. Задачі для самостійного розв’язування

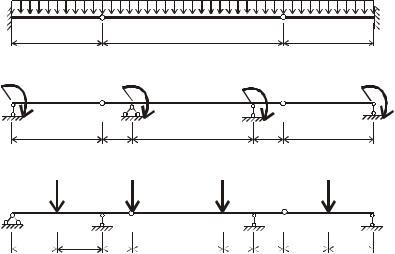

Побудувати епюри зусиль в шарнірно–консольних балках представлених на рис 5.5.

Рис 5.5
