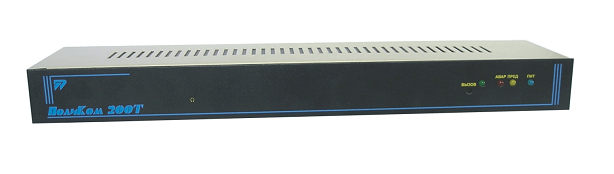

2.4. ПолиКом-200т.
Назначение:
Передача смешанного TDM (4 потока Е1) и Ethernet-трафика (10/100Base-TX, до 100 Мбит/с), а также асинхронных данных (RS-232/RS-485, до 921 000 бит/с) по оптическим кабелям, организованных по однопролетной и многопролетной схеме.
Описание:
Контроль и управление оборудованием с персонального компьютера (ПК) через стык F (RS-232) по протоколу PPP.
Контроль и управление оборудованием с ПК через стык Q (Ethernet 10/100Base-T) по протоколу SNMP v.1.0.
Передача асинхронных данных по стыку RS-232/RS-485 со скоростью до 19200 бит/с.
Канал Ethernet (10/100Base-TX, до 100 Мбит/с) с функцией моста, обеспечивающий поддержку VLAN (IEEE 802.1q), расширенных пакетов (до 1760 байт) и контроль потока IEEE 802.3x (опционное).
Выделение Потоков Е1 на промежуточных станциях.
Возможность работы по одному или двум волокнам оптического кабеля с длиной волны 1310 или 1550 нм.
Возможность организации служебной связи с оператором удаленного оборудования.
Встроенная система контроля состояния станционных стыков и линейного тракта локального и удаленного оборудования (без перерыва связи).
Многоступенчатая защита электрических стыков от коротких замыканий и перенапряжений.
Малое энергопотребление (менее 6 Вт).
Простота монтажа и обслуживания.
Привлекательные массогабаритные показатели.
Типовые схемы включения, технические характеристики см. приложение Б.
Продолжение приложения А
2.5. FlexGain FOM4E.
Назначение:
Мультиплексор FlexGain FOM4E предназначен для передачи четырех потоков Е1 и Ethernet трафика со скоростью до 100 Мбит/с по одному или двум одномодовым оптическим волокнам.
FlexGain FOM4E представляет собой модуль в исполнении MiniRack для установки в стандартные стойки 19" или 23" для телекоммуникационного оборудования. На лицевой панели расположены светодиодная индикация состояния оборудования, DIP-переключатели для настройки и управления, а также разъем для подключения служебной связи. На задней панели расположены оптические интерфейсы, порты для подключения оборудования через интерфейсы Е1, G.703 и 10/100BaseT, разъемы для подключения питания, внешней аварийной сигнализации и порт RS485 для конфигурирования и контроля с помощью терминальной программы. Также на задней панели имеются два места под установку дополнительных интерфейсов FXO/FXS, V.35 и V.24.
Особенности:
- Простая установка и эксплуатация.
- 100 Мбит/с Ethernet.
- Минимальные требования к обслуживанию.
Схемы применения, технические характеристики см. в приложении Б.
3. Оборудование третичного временного группообразования (e3).
Параметр/Тип аппаратуры |
ТС-БСС 16Е1 |
Поликом-300Т |
ТЛС-31 Е3 |
FMUX-16 |
Максимальное количество потоков Е1 |
16 |
16 |
16 |
16 |
Число каналов ТЧ или ОЦК |
480 |
480 |
480 |
480 |
Максимальная длина участка регенерации, км |
|
110 |
|
|
Скорость передачи цифрового сигнала в ЛТ, Мбит/с |
34,368 |
|
35,840 |
|
Линейный код |
РСМI |
NRZ |
NRZ со скремблированием |
|
Уровень передачи, Дб |
|
|
|
|
Тип источника излучения |
|
Лазерный диод |
|
|
Длина волны излучения, нм |
1.31 или 1.55 |
1.31 или 1.55 |
1.31 или 1.55 |
|
Энергетический потенциал |
|
|
|
|
