2.3.2Воздействие на резонансный усилитель радиоимпульса выключения
В момент времени Т входной сигнал становится равным нулю, поэтому на выходе усилителя вынужденное колебание отсутствует, а в контуре остается свободное колебание с частотой равной резонансной частоте . Учитывая непрерывность амплитуд и фаз колебания можно записать выражение сигнала на выходе резонансного усилителя при t > T.
|
(2.53) |
где – фаза сигнала на выходе усилителя в момент времени Т.
2.3.3Результат воздействия на резонансный усилитель радиоимпульса с прямоугольной огибающей
На рисунке 2.4 изображен радиоимпульс с прямоугольной огибающей на входе резонансного усилителя. На выходе усилителя при отсутствии расстройки радиоимпульс будет иметь вид, изображенный на рисунке 2.5. При расстройке – рисунок 2.6. При расстройке – рисунок 2.7.

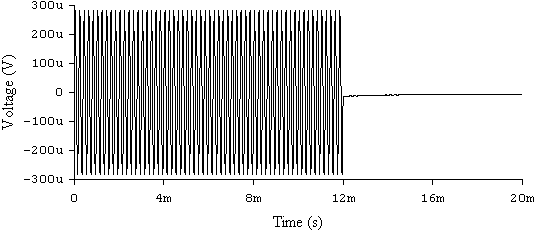

Рис. 2.4 Радиоимпульс с прямоугольной огибающей
Рис. 2.5 Радиоимпульс на выходе резонансного усилителя при точной настройке контура
Рис. 2.6 Радиоимпульс на выходе резонансного усилителя при расстройке контура
Рис. 2.7 Радиоимпульс на выходе резонансного усилителя при расстройке контура
2.4Прохождение амплитудно-модулированного колебания через резонансный усилитель
Анализ прохождения некоторых сигналов через линейную цепь гораздо проще приведенного выше. Примером может быть амплитудно-модулированный (АМ) сигнал. Как правило, для АМ-сигнала не очень важны фазовые характеристики. Поэтому анализ легко проводится по спектру сигнала и АЧХ цепи. Спектр АМ-сигнала и АЧХ резонансного усилителя приведены на рисунке 2.8. Очевиден результат анализа – спектр выходного сигнала. Принципиально спектр не меняется. При точной настройке в какой то степени уменьшаются боковые составляющие. При не точной настройке происходит разное усиление боковых частот, что ведет к линейным искажениям. Чтобы искажений не было АЧХ усилителя должна быть равномерной. Для решения этой задачи строится тот или иной тип многоконтурной нагрузки резонансного усилителя. В этом случае появляется полоса равномерного усиления, в которой АМ-сигнал не искажается. В настоящее время для получения равномерного полосового усиления применяются также электромеханические фильтры, фильтры на поверхностных акустических волнах (ПАВ) и цифровые фильтры. Их реализация более экономична, если порядок фильтра требуется высокий, а последнее необходимо для хорошей избирательности усилителя.
ω0+Ω
ω0-Ω
ω0
ω0-Ω2
ω0+Ω2
Рис. 2.8 Спектр АМ-сигнала и АЧХ резонансного усилителя
3Линейные цепи с обратной связью
В реальном усилителе принципиально всегда существует внутренняя паразитная обратная связь, обусловленная физическими процессами, протекающими в усилительном элементе вследствие его неидеальности (наличие межэлектродных емкостей и т. д.). Наличие ОС приводит к зависимости параметров входной цепи от нагрузки и, в некоторых случаях, может привести к значительному изменению режима работы. Например, усилитель может потерять устойчивость и превратиться в генератор сигналов. На практике для получения требуемых характеристик произвольного активного четырёхполюсника часто используют внешнюю обратную связь.
Внешняя обратная связь может быть введена с помощью четырехполюсника и двухполюсника. В последнем случае различают обратную связь по напряжению и по току.
