Спуск на воду.
Прежде чем ставить швертбот на слип, следует убедиться, что он плавно уходит под воду, а не обрывается, и обратить внимание на направление и силу ветра. Если слип скользкий и крутой, при спуске швертбота надо использовать дополнительную страховку - конец, который удерживается буксировочным крюком автомобиля или человеком, стоящим на твердом грунте. После спуска на воду следует вернуть прицеп на место стоянки, на слипе оставлять его нельзя.
|
|
|
1. Отвяжите фалинь от прицепа. Придерживая конец фалиня, толкайте груженый прицеп в воду. |
2. Столкните плавающий швертбот с прицепа, удерживая при этом прицеп. |
3. Подведите швертбот к краю слипа и верните прицеп на место стоянки. |
Перевозка катамарана.
Большинство
катамаранов гораздо шире однокорпусных
швертботов, поэтому их перевозка сложнее.
Катамараны современной конструкции
можно разбирать и укладывать на
специальный прицеп для буксировки.
Прицеп, показанный на рисунке справа,
и
меет
А-образную раму, поддерживающую ящик,
в котором размещают бимсы катамарана,
трамплин, руль и паруса, а также два
поперечных бруса для укладки корпусов.
Некоторые прицепы имеют выдвижные
поперечные балки, на которых можно
вооружить катамаран и спускать на воду
прямо с прицепа. Тележка для спуска
катамарана имеет ось, проходящую через
два колеса, и две подушки, выполненные
из стеклопластика, по форме корпусов.
Если катамаран правильно положен на
тележку, то сила собственного веса
удерживает его в нужном положении.
Перо руля и румпель.
Руль - одно из основных устройств, служащих для управления яхтой, и во время плавания им приходится постоянно работать при помощи румпеля. Руль эффективен только на ходу яхты, его используют для управления по курсу либо как движитель или тормоз. Он помогает также уменьшить дрейф и должен иметь достаточную прочность, чтобы выдерживать значительные нагрузки. Большинство швертботов оборудовано рулем с подъемным вращающимся пером, что дает возможность плавать на мелководье. Перо обычно погружают в воду на 60 см ниже днищевой кромки транца. Достаточное заглубление руля имеет важное значение, так как по крайней мере часть его должна оставаться в воде, когда яхта кренится. Перо удерживается в погруженном положении при помощи резинового шнура или штерта (сорлиня), ходовой конец которого крепят сбоку или на нижней части румпеля.

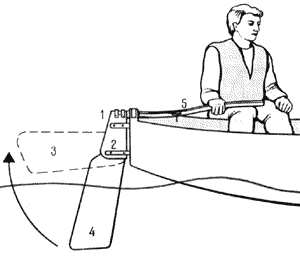

ЧАСТИ РУЛЯ. Рулевое устройство состоит из румпеля, соединенного с баллером (2) при помощи муфты (1), и пера руля, которое можно поднимать (3) или опускать (4). Сорлинь (5) удерживает перо руля в нужном положении.
Части руля. |
Удлинитель румпеля. Большинство швертботов снабжают удлинителем румпеля, который позволяет управлять швертботом, сидя достаточно далеко от транца и на любом борту. Универсальный шарнир обеспечивает движение румпеля в любом направлении. |
УСТАНОВКА РУЛЯ. Руль крепят по линии диаметральной плоскости (ДП) к транцу двумя специальными петлями, каждая из которых обычно состоит из металлического стержня, вставляемого в соответствующее гнездо (петлю). Руль лучше всего навешивать на транец до спуска швертбота на воду.
|
|
|
|
1. Расположите штыри и петли по одной линии и опустите руль в нужное положение. |
2. Вставьте румпель в муфту на баллере руля. |
3. Зафиксируйте румпель на месте, поставив шпильку. |
4. Закрепите сорлинь на румпеле так, чтобы перо удерживалось в заглубленном положении. |
